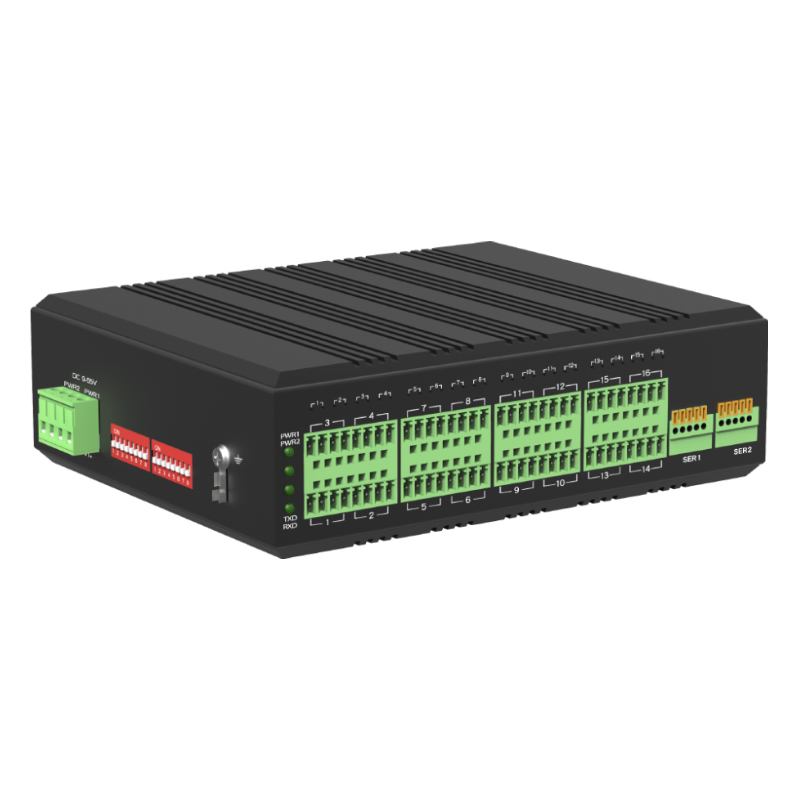

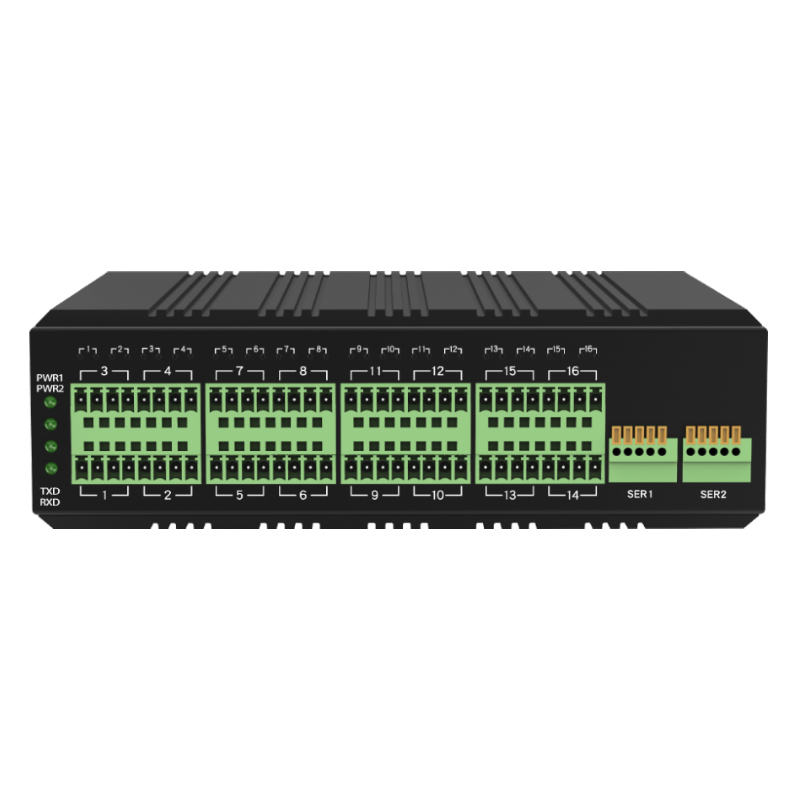

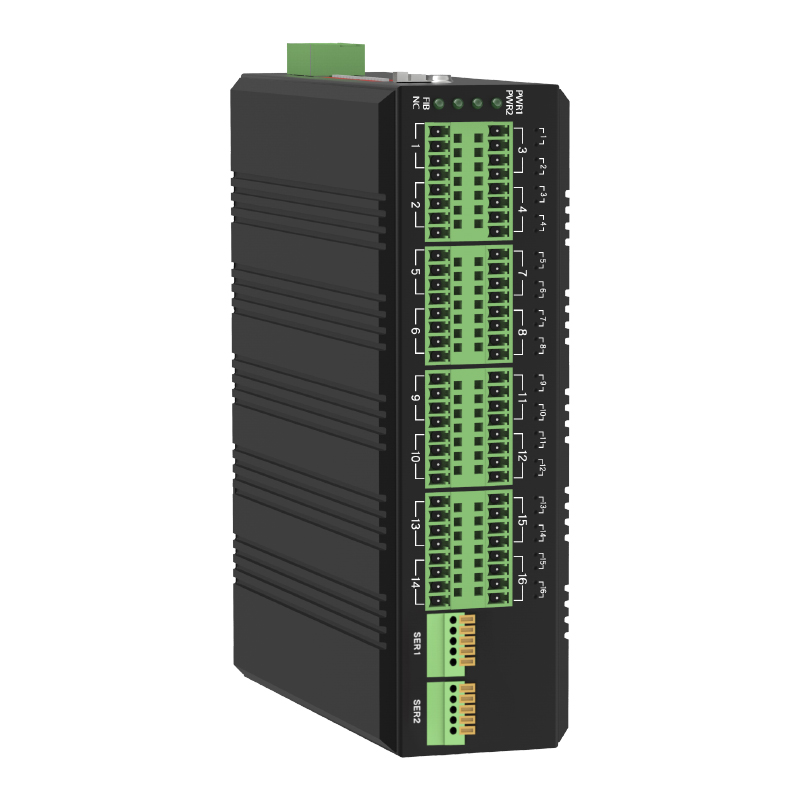

16通道RS485隔离集线器拥有8路完全电气隔离RS485通道，每个通道都有独立的RS485收发器，每路RS485带供电功能，可以提供不大于15W的12V电源。

符合RS485标准，支持透明的，协议独立的RS485 消息传输，使其适用于多种应用，如Modbus 协议等。如果要将PC等监控设备连入网络，16通道RS485隔离集线器上联口可以配置RS232 端口，使您无需安装额外的RS485转RS232转接设备。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有 RS485 网络的可靠性，有效缩短了网络的维护时间。

    16通道RS485隔离集线器每一路具有6kV防雷能力，光电隔离，隔离电压高达2.5KV，并每路有独立的地，使得一路RS485 总线受到破坏时，其他RS485总线上的器件能得到保护，每个RS485 端口最多可携带128每个RS485 端口、电源和RS232端口也拥6kV防雷能力。

l 基于FPGA设计，能根据发送的数据自动产生生精准RS485收发切换使能信号，可以自动检测、控制RS-485数据流,性能远优于普通的斯密特触发器的使能产生方式；

l 每路RS485带直流供电功能，可以提供不大于15W的12V直流电源，每路电源带过载保护，总功率达192W。

l 每一路RS485具有6kV防雷能力，2.5KV光电隔离，每路RS485都带有独立屏蔽线地接口与收发的LED指示灯；

l 每个 RS485 通道可负载至少32 个标准节点或128 个增强型节点；

l 当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作

l 上联口RS232/422/485可以选配,波特率0-115200Bps.

l 采用隔离电压2500V DC-DC电源供电,不采用串口窃电，提高了设备的适用面，通信信号采用高速光耦隔离

l 12V大功率电源供电，支持内部隔离;电源支持过载保护、防反接保护;符合工业四级电磁兼容性要求;

l 超强防雷功能：防雷击，可抗感应高压，防浪涌等;无风扇高效散热，降低修复时间;

l 阳极氧化铝合金外壳，IP40防护等级，能够经受住恶劣环境的考验;导轨或壁挂式安装;

l 宽温型：工作温度-40℃~ +85℃;

l 所有型号皆通过100%烤机测试;

u 串行接口

标准

   EIA/TIA-232 RS-232 (ITU-T V.28)

   EIA/TIA-422 RS-422 (ITU-T V.11)

   EIA/TIA-485 RS-485 (ISO/IEC8284)

   串口界面:

    RS-485 2 线: A(对应TX+) B(对应TX-) GND，DC+，DC-

 RS-232: RXD TXD GND

u 环境指标

    工作温度：-40℃—+85℃

    储存温度：-40℃—+85℃

    工作湿度：0%—95%（无凝结）

    MTBF：   ＞100,000小时
