类别:串口集线器/串口隔离器
摘要:本RS485隔离集线器拥有2路完全电气隔离RS485通道,每个通道都有独立的RS485收发器,能实现2通道传输延时非常小。符合RS485标准,支持透明的,协议独立的RS485消息传输,使其适用于多种应用。

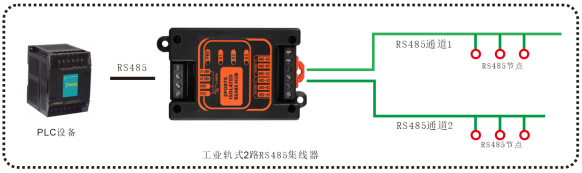

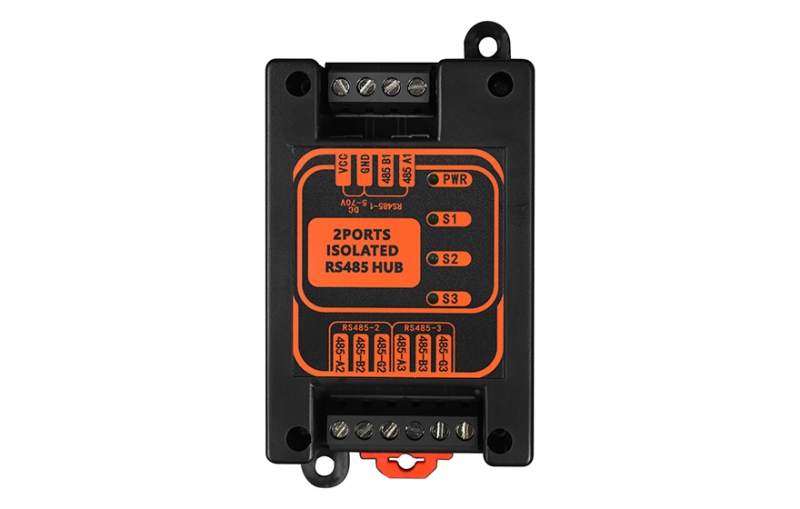

本品为2通道RS485隔离集线器,拥有2路完全电气隔离RS485通道,每个通道都有独立的RS485收发器,能实现2通道传输延时非常小。符合RS485标准,支持透明的,协议独立的RS485 消息传输,使其适用于多种应用,如Modbus 协议等。如果要将PC等监控设备连入网络,2通道RS485隔离集线器上联口为RS485 端口。
2通道RS485隔离集线器每一路具有6kV防雷能力,光电隔离,隔离电压高达2.5KV,并每路有独立的地,使得一路RS485 总线受到破坏时,其他RS485总线上的器件能得到保护,每个RS485 端口最多可携带128节点,每个RS485端口、电源端口拥6kV防雷能力。
◆ 工业级设计,通信完全隔离,性能稳定可靠,传输速率最高达300Kbps;
◆ 每一路RS485具有6kV防雷能力,2.5KV光电隔离,每路RS485都带有独立屏蔽线地接口与LED指示灯;
◆ 数据流自动控制技术,自动判别和控制数据传输方向;
◆ 支持多机通讯,每个 RS485 通道可负载128 个增强型节点,最远传输距离1500米;
◆ 每路RS485采用隔离电压2500V DC-DC电源供电,通信信号采用高速光耦隔离,实现端口之间的电气隔离;
◆ RS485接口有三级防雷保护,防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs,开路峰值输出电压6KV,内阻40欧标准;
◆ 支持宽范围5-70V交流与直流电源输入,电源接口具有6kV防雷能力;
◆ 电源支持过载保护、防反接保护;符合工业四级电磁兼容性要求;
◆ 超强防雷功能:防雷击,可抗感应高压,防浪涌等;
◆ 无风扇高效散热,降低修复时间;

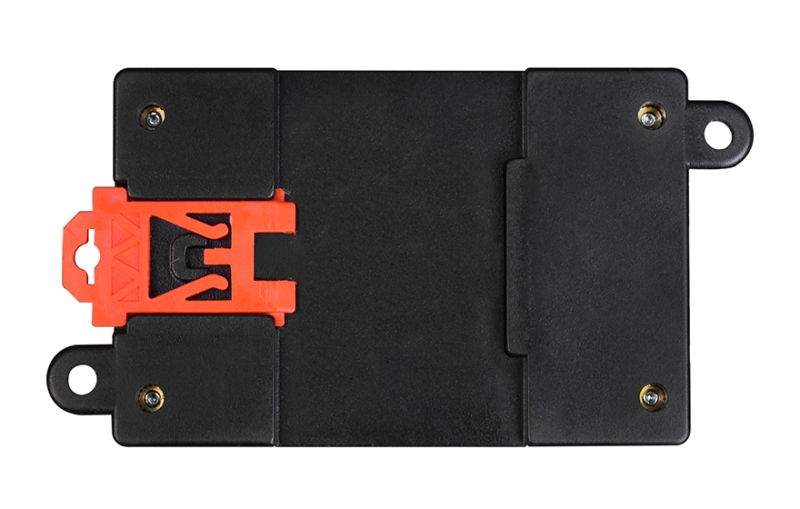

◆ 导轨或壁挂式安装;
◆ 宽温型:工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试;
◆ 串行接口
标准:EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面:RS-485 2线; A(对应TX+) 、B(对应TX-)、 GND

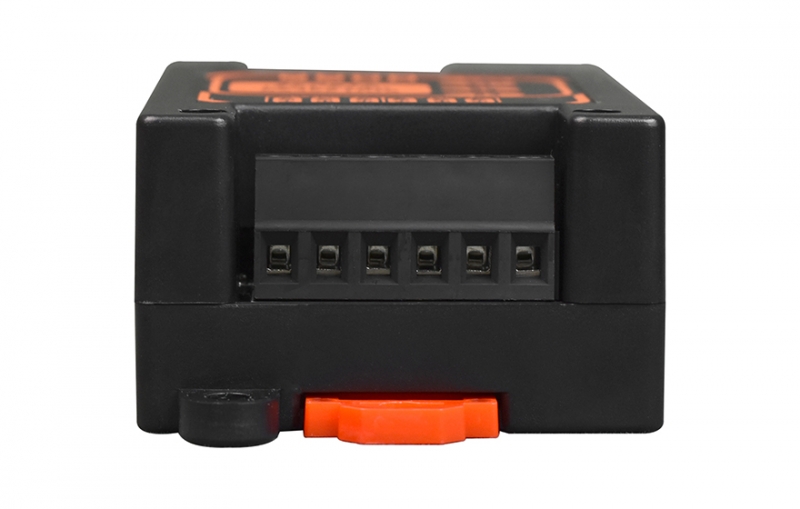

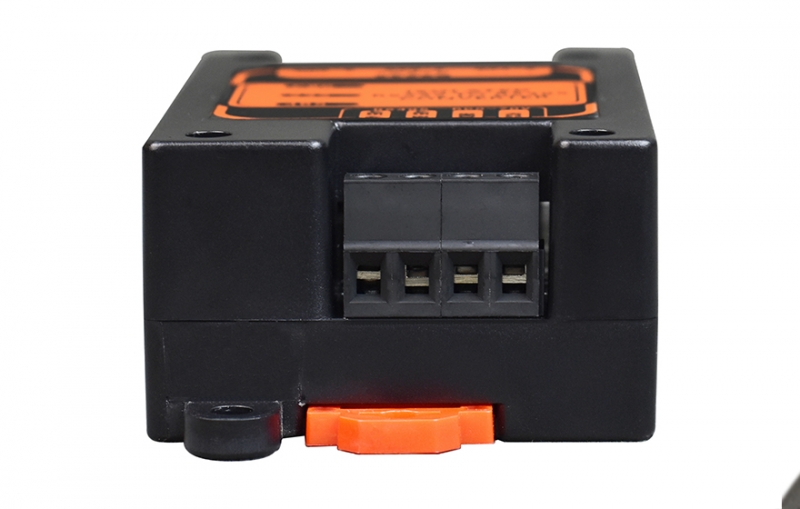

物理接口:5.08mm间距螺钉式端子
◆ 环境指标
工作温度:-40℃—+85℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF: >100,000小时
