产品描述

16通道RS485隔离集线器拥有8路完全电气隔离RS485通道,每个通道都有独立的RS485收发器,能实现16 通道传输延时非常小。符合RS485标准,支持透明的,协议独立的RS485 消息传输,使其适用于多种应用,如Modbus 协议等。如果要将PC等监控设备连入网络,16通道RS485隔离集线器上联口可以配置RS232 端口,使您无需安装额外的RS485转RS232转接设备。当雷击或者设备故障产生时,出现问题的网段将被隔离,以确保其他网段的正常工作。这一性能大大提高了现有RS485网络的可靠性,有效缩短了网络的维护时间。

16通道RS485隔离集线器每一路具有6kV防雷能力,光电隔离,隔离电压高达2.5KV,并每路有独立的地,使得一路RS485 总线受到破坏时,其他RS485总线上的器件能得到保护,每个RS485 端口最多可携带128每个RS485 端口、电源和RS232端口也拥6kV防雷能力。16通道RS485隔离集线器为您提供一线解决方案,将您的组网工程难度降到最低,提高效率,保护通信产品和增加可靠性。

功能特点

基于FPGA设计,能根据发送的数据自动产生生精准RS485收发切换使能信号,可以自动检测、控制RS-485数据流,性能远优于普通的斯密特触发器的使能产生方式;

每一路RS485具有6kV防雷能力,2.5KV光电隔离,每路RS485都带有独立屏蔽线地接口与收发的LED指示灯;

每个 RS485 通道可负载至少32 个标准节点或128 个增强型节点;

当雷击或者设备故障产生时,出现问题的网段将被隔离,以确保其他网段的正常工作

上联口RS232/422/485可以选配,波特率0-115200Bps.

采用隔离电压2500V DC-DC电源供电,不采用串口窃电,提高了设备的适用面,通信信号采用高速光耦隔离

支持宽范围9-55V交流与直流电源输入;

支持内部隔离,冗余双电源输入;

电源支持过载保护、防反接保护;

符合工业四级电磁兼容性要求;

超强防雷功能:防雷击,可抗感应高压,防浪涌等;

无风扇高效散热,降低修复时间;

阳极氧化铝合金外壳,IP40防护等级,能够经受住恶劣环境的考验;

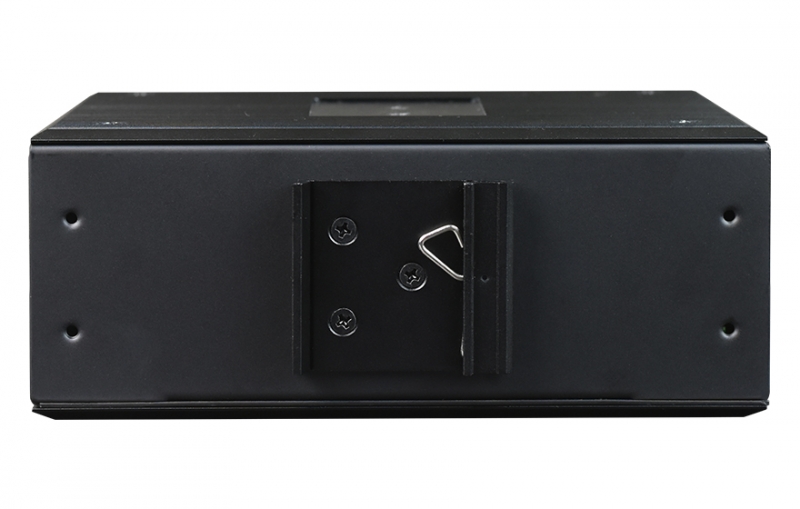

导轨或壁挂式安装;

宽温型:工作温度-40℃~ +85℃;

所有型号皆通过100%烤机测试。

技术参数

◆ 串行接口

标准

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面:

RS-422: TxD+ TxD- RxD+ RxD-

RS-485 4 wires: TxD+ TxD- RxD+ RxD-

RS-485 2 wires: A(对应TX+) B(对应TX-) GND

RS-232: RXD TXD GND

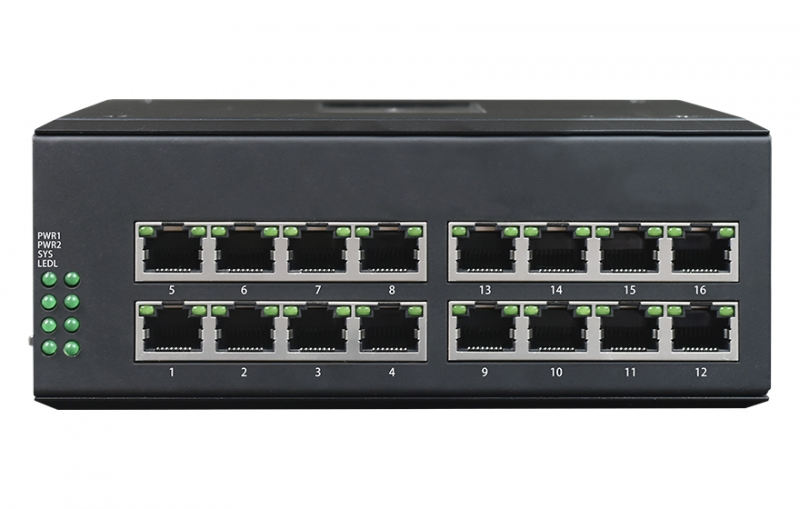

物理接口:RJ45

◆ 电气和机械特性

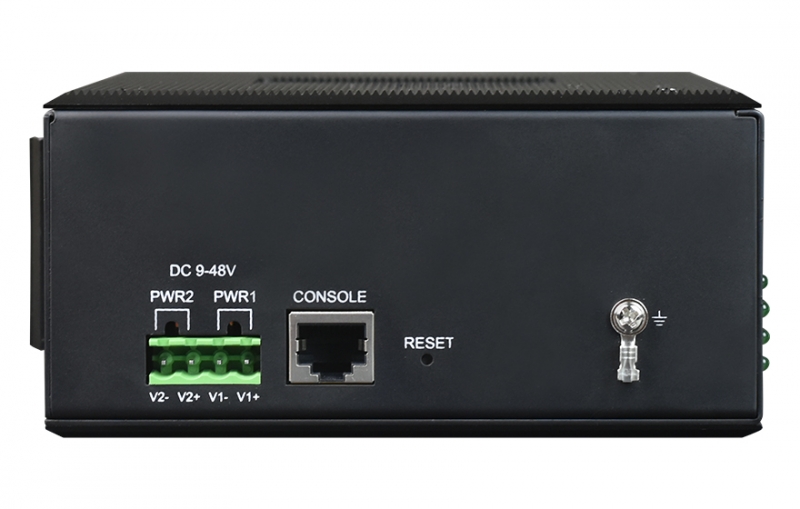

系统电源: 冗余双电源输入DC9-48V

功耗:      ≤10W

外观结构:  (长×宽×高)  162mm x 132mm x 63.0mm

◆ 环境指标

工作温度:-40℃—+85℃

储存温度:-40℃—+85℃

工作湿度:0%—95%(无凝结)

MTBF:   >100,000小时

应用方案

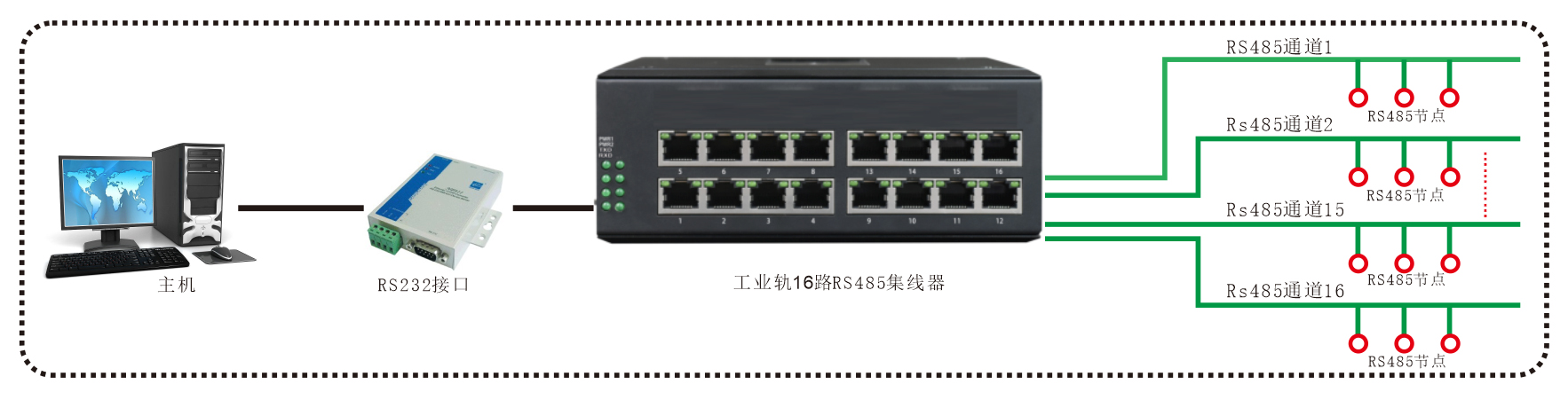

工业轨式-16路RS485集线器-方案图
