串口服务器UDP服务器模式（UDP Server Mode）介绍

背景简介

假设串口服务器的串口工作在“UDP服务器模式”下，被动地等待1台主机PC连接，同时主机能够读取或发送以太网数据给一个串口设备。与TCP模式相比，UDP协议更加快速而有效。

串口服务器（UDP服务器）的参数信息如下：

l IP地址：192.168.0.148

l 本地端口：40080

l 波特率：9600

l 校验位：None

l 数据位：8

l 停止位：1

主机PC（UDP客户端）的参数信息如下：

l IP地址：192.168.0.166

l 本地端口：50000

操作步骤

步骤一、配置串口服务器的IP地址。

1、登录Web配置界面，选择“系统设置 > IP地址配置 ”。

2、在“使用以下IP地址”选项框中分别输入串口服务器对应的“IP地址”、“网络掩码”和“网关地址”。

3、其他参数保持默认即可，单击“设置”。

步骤二、配置串口参数信息。

1、登录Web配置界面，选择“设备管理 > 设备设置 >  串口设置”。

2、在“串口设置”选项框中分别设置“波特率”、“数据位”、“停止位”和“校验位”。

3、其他参数保持默认即可，单击“设置”。

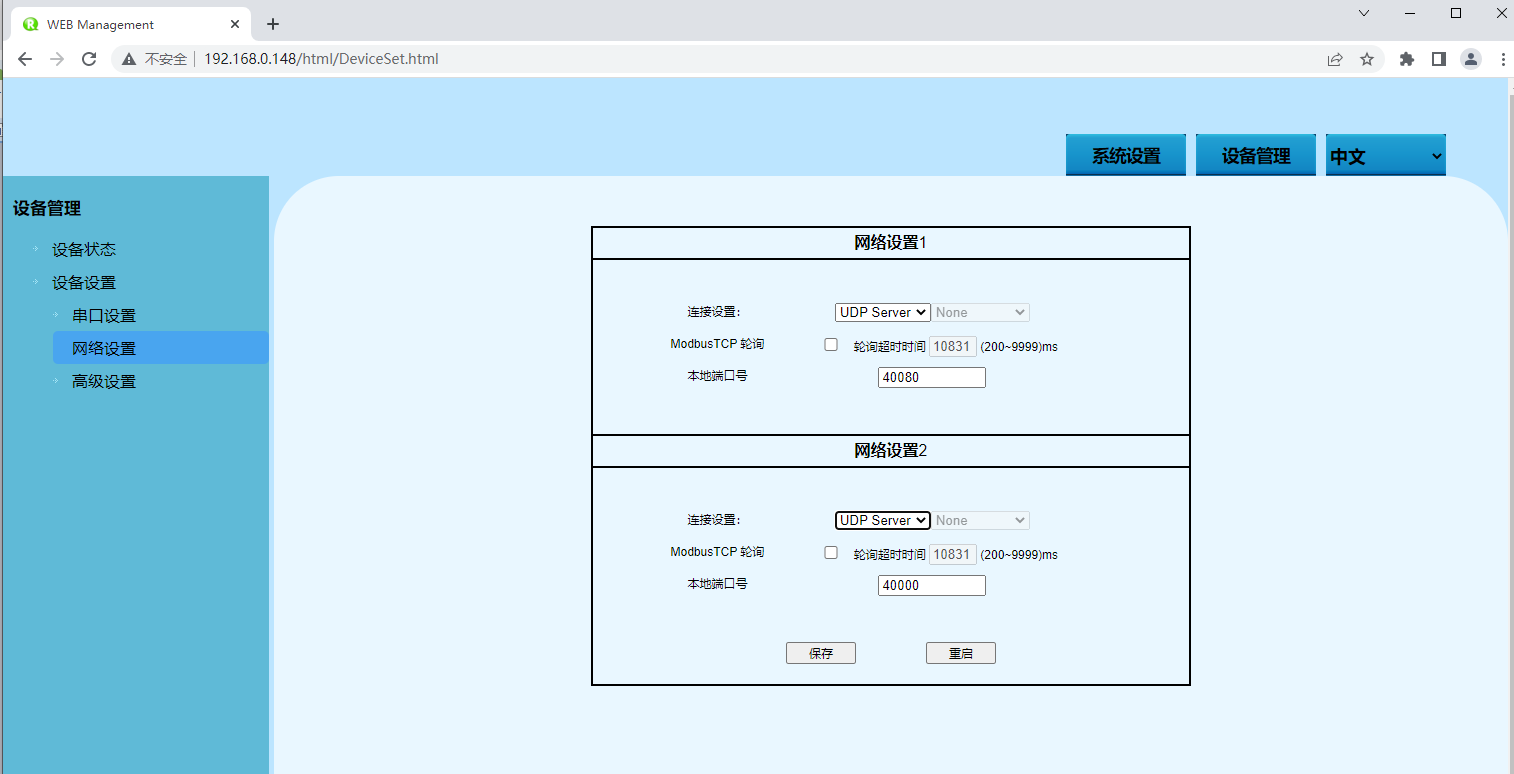

步骤三、配置串口服务器的工作模式。

1、登录Web配置界面，选择“设备管理 > 设备设置 > 串口设置”。

2、单击“连接设置”下拉列表框，选择“UDP Server ”。

3、在“本地端口”文本框中输入“40080”。

4、（可选）选择“系统设置 > 保存设置 > 保存设置”，单击“保存设置”按钮，可避免因重启设备导致参数丢失。

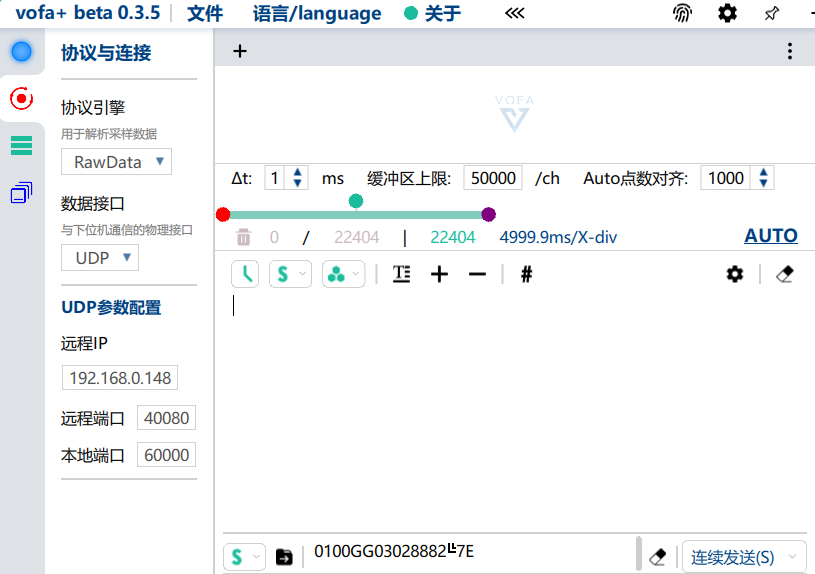

步骤四、运行“调试助手”软件，为主机创建UDP客户端。

1、安装并运行“调试助手”软件，创建UDPClient”。

2、在“本地端口”文本框中输入主机PC（即UDP客户端）的端口号“40080”。

3、在“远程IP”文本框中输入串口服务器（即Udp服务器）的IP地址“192.168.0.148”。

4、在“远程端口”文本框中输入串口服务器（即Udp服务器）的端口号“60000”.

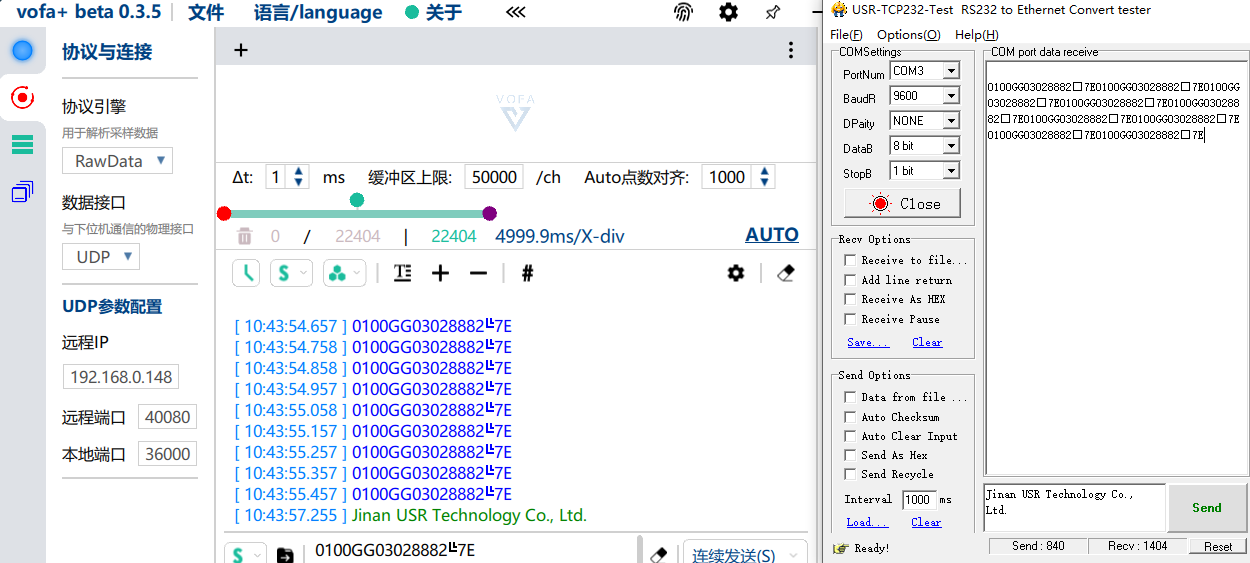

步骤五、同步运行“串口调试助手”和“调试助手”软件，测试串口服务器（即Udp服务器）和主机PC（即UDP客户端）相互通信。

1、安装并运行串口调试助手软件，单击“开始”菜单中的“连接按钮”。

2、新增串口“COM3”窗口，配置串口号、波特率、校验位和数据位等参数与WEB界面的“串口配置”保持一致。

3、打开“COM3”的串口信号，输入串口信息，单击发送。

4、运行“调试助手”软件，在UDPClient选项框中查看主机PC接收到的串口信息。同理，主机PC也可向串口设备发送信息。

注意：未接收数据前UDPServer是不知道发送地址和端口的，所以发送无效，只有接收数据后，获取了对端的地址端口信息，才能发送，可存储最新四路的对端信息，需要测试。
