产品描述

    本工业轨式开关量服务器是为IP40防护等级,是一款能让开关量设备立即具备联网能力的开关量联网服务器,该产品支持32路DI或DO,DI支持干接点输入模式,DO支持干接点输出和脉冲输出两种模式。转2路百兆以太网口,满足双IP和双MAC 地址/多网络管理或网络备份需求,可以采用35mm轨式与壁挂式安装方式。

    开关量服务器支持多种网络协议,如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP,Telnet,SSH等协议;拥有完善的管理功能,支持访问控制、快速配置、在线升级等;支持4路TCP或UDP会话连接,支持Modbus TCP,TCP Server,TCP Server、TCP Client、UDP Server、UDP Client,等多种工作模式;支持WEB访问方式。另外,配套提供的基于Windows平台的管理配置工具,通过简单的设置实现开关量设备立即联网。网管系统界面设计友好,操作简单方便,能带给您良好的用户体验。

    硬件采用无风扇、低功耗、宽温宽压设计,通过符合行业标准的严格测试,能够适应对EMC有严酷要求的工业现场环境。



功能特点

采用ARM 9处理器 ,主频 300MHz处理器,运行Linux OS Openwrt系统;

支持2 路 10/100M自适应以太网接口,提供双 IP和双 MAC 地址,满足多网络管理或网络备份需求

以太网支持10/100Base-T自适应以太网接口;支持自动协商(Auto-Nego Full&half duplex,支持自动交叉线检测(MDI/MDIX);

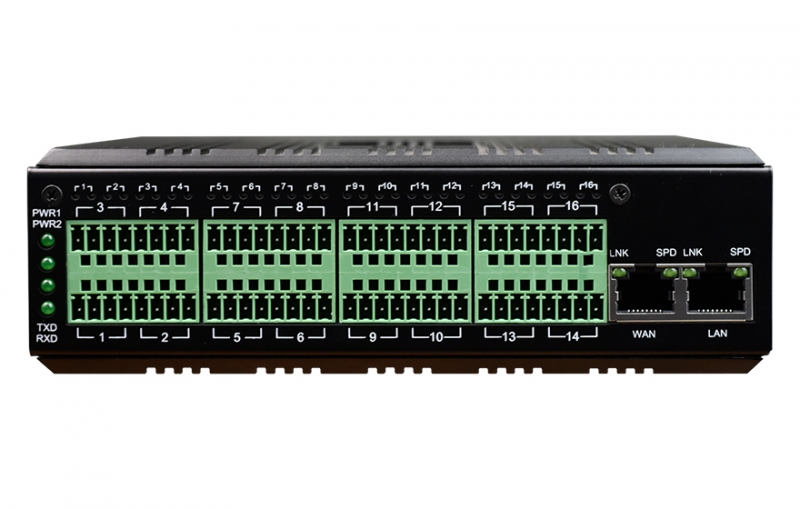

支持总共32路开关量DI与DO;DI支持干节点输入模式,DO支持干接点输出和脉冲输出(湿接点)两种模式;

支持支持Modbus TCP ,TCP Server、TCP Client、UDP Server、UDP Client等多种工作模式

每路有开关量开与闭的指示灯状态指示;输入开关量开与闭自动检测,当输入什么状态,开关量输出即为什么状态;

开关量输入接口自带滤波器,滤除干扰脉冲,保证输出端的稳定输出开关量信号;

完成Modbus-RTU到Modbus-TCP透明转换,实现通过网络方式读取开关量设备数据支持过网关,跨路由通信支持网络中断自动恢复连接功能

支持标准TCP/IP SOCKET应用程序访问,TCP支持多连接,满足4个以内用户同时监控或管理开关量设备

UDP方式下支持单机或多机通讯,满足多个用户同时监控或管理开关量设备

支持Windows配置工具、SSH,TelnetWEB等多种配置形式、支持SNMP网管;

支持本地和远程的系统固件升级

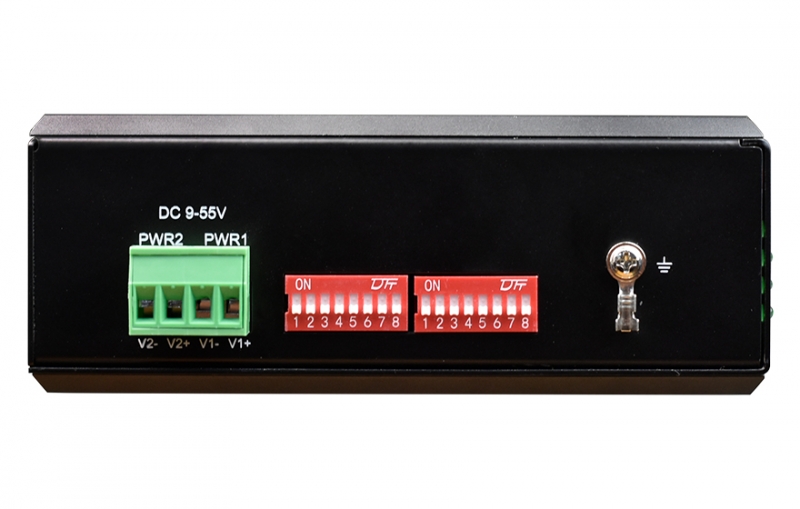

支持宽范围9-55V交流与直流电源输入;支持内部隔离,冗余双电源输入;

电源支持过载保护、防反接保护;符合工业四级电磁兼容性要求;

超强防雷功能:防雷击,可抗感应高压,防浪涌等;无风扇高效散热,降低修复时间;

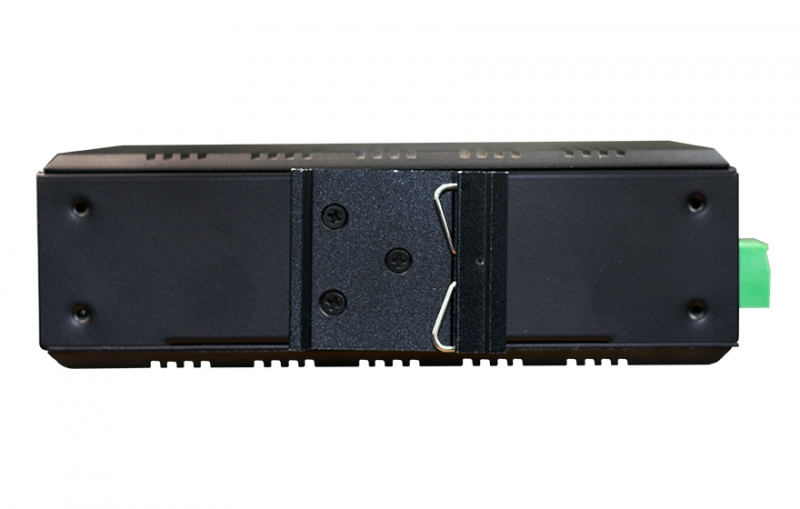

阳极氧化铝合金外壳,IP40防护等级,能够经受住恶劣环境的考验;导轨或壁挂式安装;

宽温型:工作温度-40℃~ +85℃;

所有型号皆通过100%烤机测试;


技术参数

10/100M以太网接口

    协    议:符合IEEE 802.3abIEEE 802.3z

    速    率:10/100自适应m/半双工自适应

    MAC地址表:可以学习4096个MAC地址

    物理接口:RJ45座 支持Auto-MDIX

开关量接口

    输出接口类型:

               干 信号继电器干接点输出;

        脉冲量湿接点

        光MOS继电器输出,0-VCC(VCC为本机供电电源电压)

        响应时间

                   干接点输出:<1.2ms ;湿接点 输出<0.6ms

        开关信号

干接点输出30VDC/0.5A;

湿接点 输出:245VDC/0.12A

最大开关频率  50HZ

    输出浪涌保护:

            干接点输出:无;

            湿接点输出:TVS+固体放电管防护


环境指标

    工作温度:-40℃—+85

    储存温度:-40℃—+85℃

    工作湿度:0%—95%(无凝结)

    MTBF:   100,000小时


应用方案

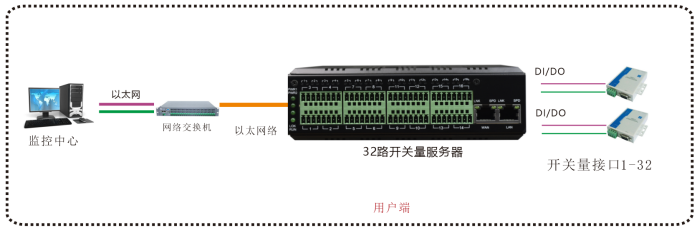

本品可单台应用:

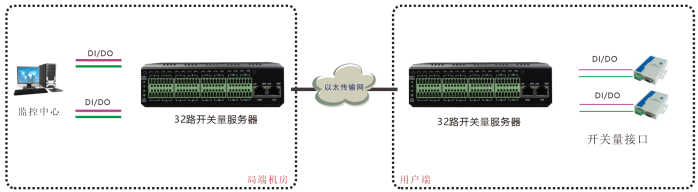

成对应用方案图:
