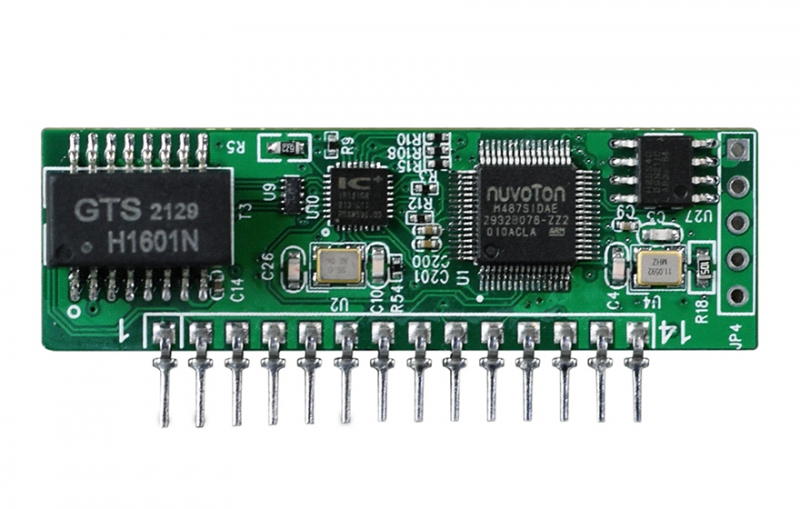

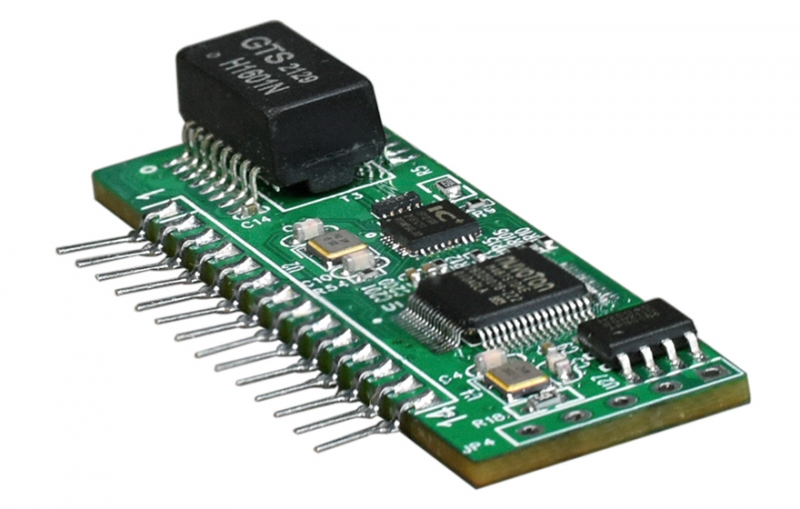

本工业级串口服务器模块是一款能让串口设备立即具备联网能力，可以把分散的串行设备、主机等通过网络来集中管理。该产品支持1路TTL转1路百兆以太网，可以外接RS232/422/485接口，WEB界面上可以设置接口类型。

串口服务器支持多种网络协议，如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP协议；拥有完善的管理功能，支持访问控制、快速配置、在线升级等；每路串口支持4路TCP或UDP会话连接，支持Modbus TCP、TCP Server、TCP Client、UDP Server、UDP Client，等多种工作模式；支持WEB访问方式。另外，配套提供的基于Windows平台的管理配置工具，能够一步一步引导用户对设备进行管理配置，通过简单的设置实现串口设备立即联网。网管系统界面设计友好，操作简单方便，能带给您良好的用户体验。

硬件通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，可以用于许多嵌入式网络控制应用产品；

l MCU采用ARM Cortex -M4 ，主频 192MHz处理器；

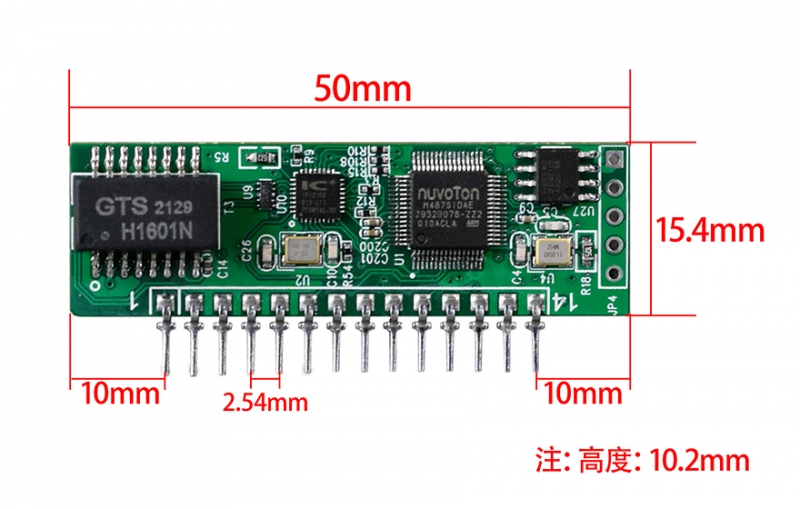

l 模块采用14脚单排2.54mm插针，方便安装；

l 支持1路百兆以太网；以太网支持10/100Base-T(X)自适应以太网接口；支持自动协商（Auto-Nego Full&half duplex）,支持自动交叉线检测（MDI/MDIX）；

l 同时提供1路TTL，接口支持RS232/422/485串口，支持300bps-921600bps线速无阻塞通信，支持波特率自动扫描匹配，支持客户自定义波特率；

l 支持支持Modbus TCP ，TCP Server、TCP Client、UDP Server、UDP Client，等多种工作模式；

l 完成Modbus-RTU到Modbus-TCP透明转换，实现通过网络方式读取串口设备数据；

l 支持串口状态和串口参数监视，通信状态一目了然；

l 支持过网关，跨路由通信；支持虚拟串口驱动访问模式和网络中断自动恢复连接功能；

l 灵活的串口数据分帧设置，满足用户各种分包需求；

l 支持标准TCP/IP SOCKET应用程序访问,TCP支持多连接，满足4个以内用户同时监控或管理串口设备；

l UDP方式下支持单机或多机通讯，满足多个用户同时监控或管理串口设备；

l 支持Windows配置工具、Telnet和WEB等多种配置形式、支持SNMP网管；

l 支持本地和远程的系统固件升级；

l 模块+3.3V电源供电，总电流<400mA等;

l 以太网接口提供三级防雷功能，能通过ITU-T K.21(10/700μS),共模:4KV,阻抗(40Ω)的测试;

l 宽温型：工作温度-40℃~ +85℃;

l 所有型号皆通过100%烤机测试;

u 10/100M以太网接口

协    议：符合IEEE 802.3ab，IEEE 802.3z

速    率：10/100自适应m全/半双工自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座 支持Auto-MDIX

u TTL接口

TTL信号：RXD，TXD，GND，nCTS，nRTS

u 环境指标

工作温度：-40℃—+85℃

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：   ＞100,000小时

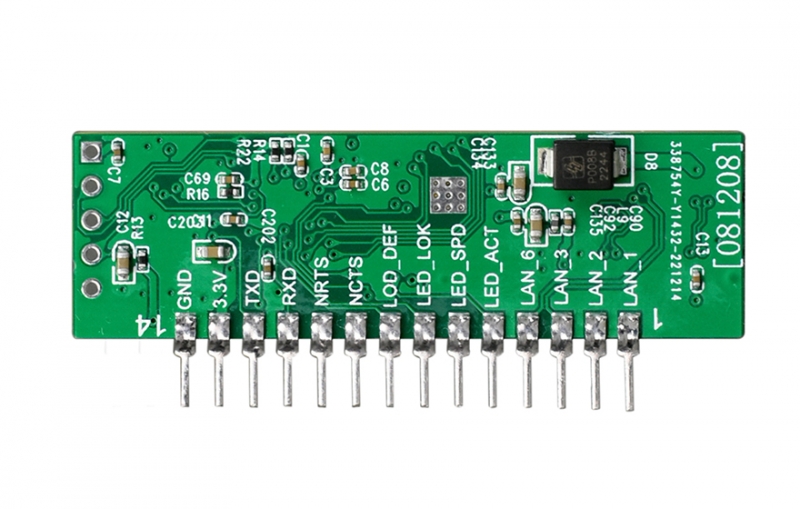

管脚定义：
