产品描述

这是一款LoRa透传1-8路开关量设备,为IP40防护等级,专门用于将开关量信号通过LoRa进行传送的无线中继设备。 这款无线网关采用工业级的高性能32位通信处理器,以嵌入式OS实时操作系统为软件支撑平台,可以采用35mm轨式与壁挂式安装方式,能满足不同应用现场的需求。
LoRa简介
LoRa 是 LPWAN(低功耗广域网 Low Power Wide Area Nerwork)通信技术中的一种,是Semtech
公司采用和推广的一种基于扩频技术的超远距离无线传输方案,LoRa 融合了数字扩频、数字信号处理和
前向纠错编码技术,拥有前所未有的性能,设计人员便可做到远距离和低功耗两者均兼顾,最大程度地
实现更长距离和更低功耗的数据通信,使得嵌入式无线通信领域的局面发生了彻底的改变。
LoRa 的主要特点:
1)高灵敏度、低功耗
2)系统容量大
这些关键特征使得 LoRa 技术非常适用于要求功耗低、距离远、大量连接以及定位跟踪等的物联网应用,如智能抄表、智能停车、车辆追踪、宠物跟踪、智慧农业、智慧工业、智慧城市、智慧社区等应用和领域。

功能特点

 采用ARM Cortex -M4 ,主频 192MHz处理器;
 使用 LoRa 扩频技术进行无线数据传输的终端,为用户提供全透明数据传输模式。支持星形、Mesh网状网等多种模式的组网,在同一个网络中具有点播、广播、组播等多种通信模式。
 -139dbm 高接收灵敏度,超强抗干扰能力,发射功率可调
 ISM 430M-490M免费频段,无需申请频率使用费,默认490M,避开433M拥挤频段;
 支持总共8路开关量DI与DO;DI支持干节点输入模式,DO支持干接点输出和脉冲输出(湿接点)两种模式;
◆ A设备检测开关量数据并通过LoRa传输方式传输到B设备,B设备继电器输出和A设备所检测的开关量状态一致;
 每路有开关量开与闭的指示灯状态指示;输入开关量开与闭自动检测;
 可以通过DIP开关设置LoRa无线信号没有通时输出开关量的常开与常闭的状态;
 支持1路百兆以太网;以太网支持10/100base-T(X)自适应以太网接口;支持自动协商(Auto-Nego Full&half duplex)支持自动交叉线检测(MDI/MDIX);
 支持Web Server、Windows配置工具等多种配置形式、支持SNMP网管;

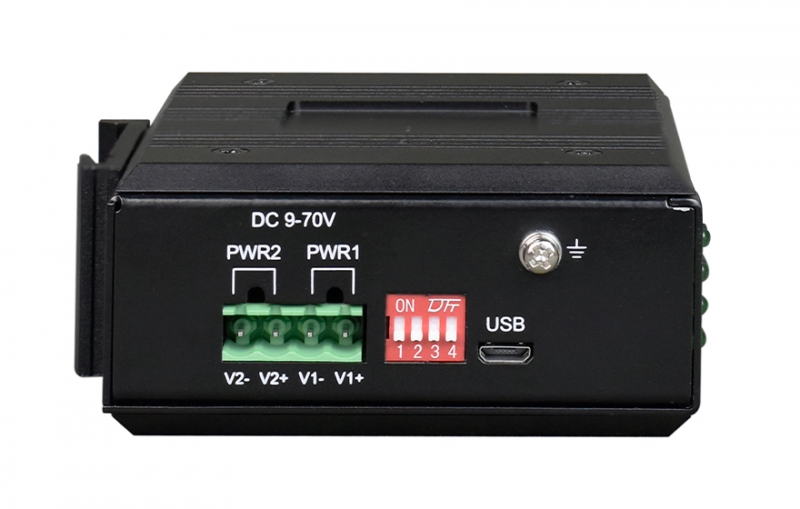

 双DC供电时(5.08接线端子):
   ◆ 可以DC9-70V或AC7-55V宽范围电源供电,电源具备极性自动检测功能,安装时无需区分正负极;
   ◆ 支持内部隔离,冗余双电源输入;防反接保护
 AC供电时(三位梅花AC座):
   ◆ 支持AC~85-265V交流,或DC110-300V直流宽范围输入
 电源支持过载保护;符合工业四级电磁兼容性要求;超强防雷功能:防雷击,可抗感应高压,防浪涌等;
 无风扇高效散热,降低修复时间;
 阳极氧化铝合金外壳,IP40防护等级,能够经受住恶劣环境的考验;
 导轨或壁挂式安装;
 宽温型:工作温度-40℃~ +85℃;
 所有型号皆通过100%烤机测试;

技术参数

 10/100M以太网接口
协    议:符合IEEE 802.3ab,IEEE 802.3z
速    率:10/100自适应m全/半双工自适应
MAC地址表:可以学习4096个MAC地址
物理接口:RJ45座 支持Auto-MDIX
 开关量接口
输出接口类型:
干接点: 信号继电器干接点输出;
脉冲量(湿接点):
光MOS继电器输出,0-VCC(VCC为本机供电电源电压)
响应时间:
干接点输出:<1.2ms;湿接点 输出<0.6ms
开关信号输出:
干接点:30VDC/0.5A;湿接点:245VDC/0.12A
最大开关频率  50HZ
输出浪涌保护:
 干接点输出:无;
湿接点输出:TVS+固体放电管防护
 LoRa接口
RF 频率 :默认 490M,400M~520MHz 可配置
RF 发射功率:默认20dbm / 100mW
空中速率 :0.018-37.5kbps
空中距离: 4~8km
接收灵敏度 :-139dbm Max
天线接口 :SMA接口外螺纹内针
 环境指标
工作温度:-40℃—+85℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF:   >100000小时

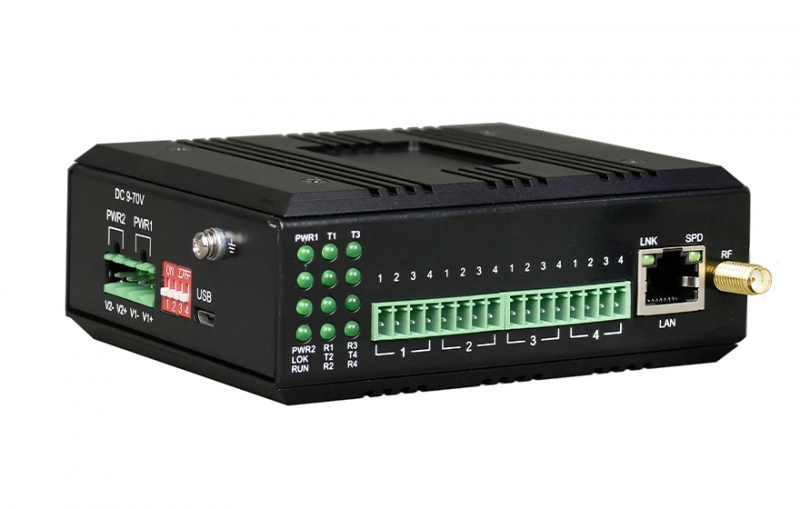

产品型号FCT-K8L
产品功能描述工业轨式1-8路开关量LoRa透传设备
业务端口描述1-8路开关量接口;1路百兆以太网电口,1路LoRa接口
电源DC电源:
冗余双电源输入DC9-70V 或AC7-50V功耗<5W
过载保护:支持;反接保护:支持;冗余保护:支持
接入端子:4芯5.08mm间距插入式端子
AC内置电源:
AC~85-265V交流,或DC110-300V直流宽范围输入功耗<5W
过载保护:支持;
接入接口:三位梅花AC座
产品尺寸(110mm(长) x 86mm(宽) x 40.5mm(高)

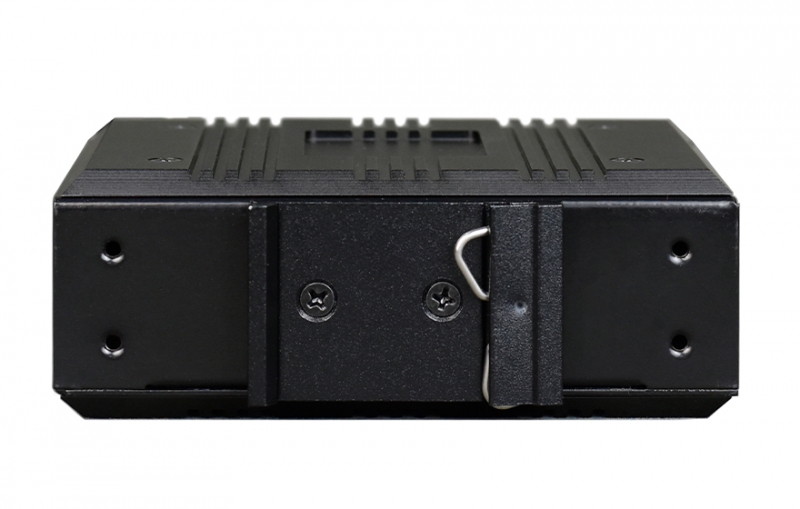

安装方式:导轨安装、壁挂式安装
重量0.45Kg/台


应用方案

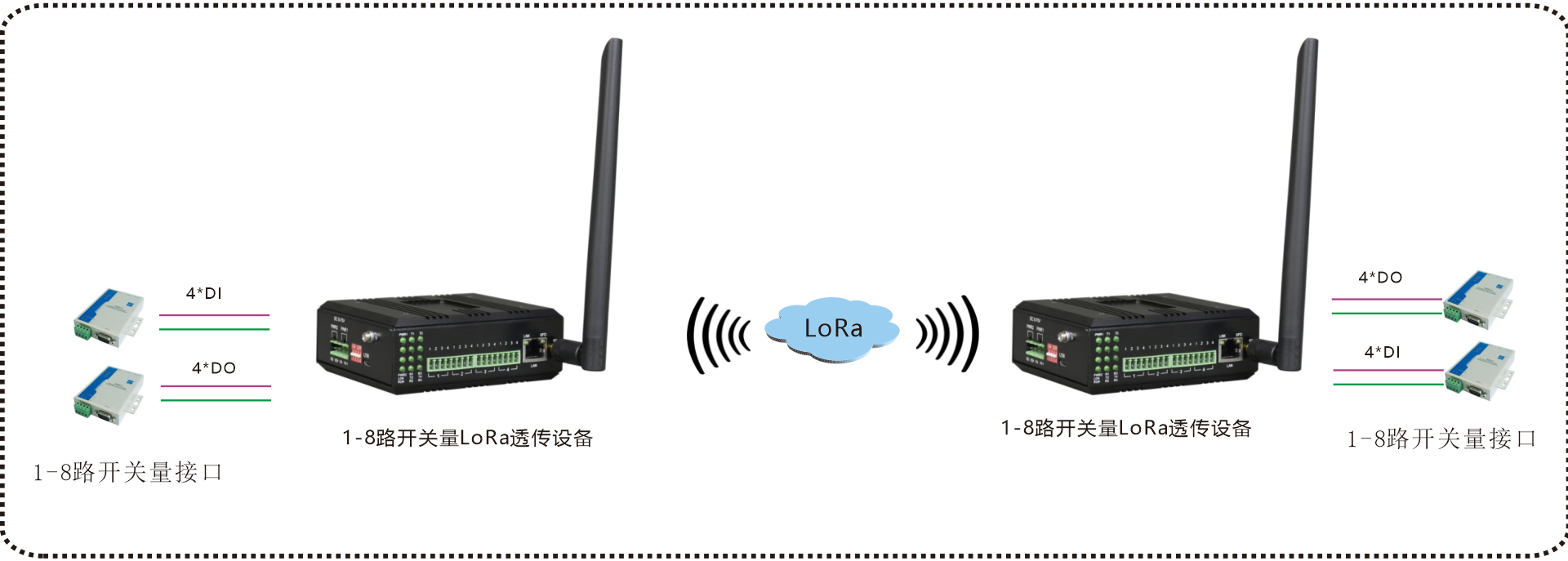

双向4路开关量通过LORA透传
