产品描述

16通道本光端机 提供2路串口光纤中传输,第1路为RS485接口,第2路为RSS32接口,该产品突破了传统串行接口通讯距离与通讯速率的矛盾,同时,也解决了电磁干扰、地环干扰和雷电破坏的难题,大大提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制、过程控制和交通控制等场合,特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。

功能特点

基于自主知识产权的集成电路;

提供最多2路串口;串口1支持RS485,串口2支持RS232接口(3线TXD,RXD,GND);

RS485/422通道可以传输异步从0-512kbps波特率自适应的串口数据,RS232通道可以传输异步从0-256kbps波特率自适应的串口数据;

串口防雷达到IEC61000-4-5(10/700μS)差模:6KV, 阻抗(40Ω);共模:6KV,阻抗(40Ω)标准;

电源支持,过载保护;符合工业四级电磁兼容性要求;

电源支持超强防雷功能:防雷击,可抗感应高压,防浪涌等;无风扇高效散热,降低修复时间;

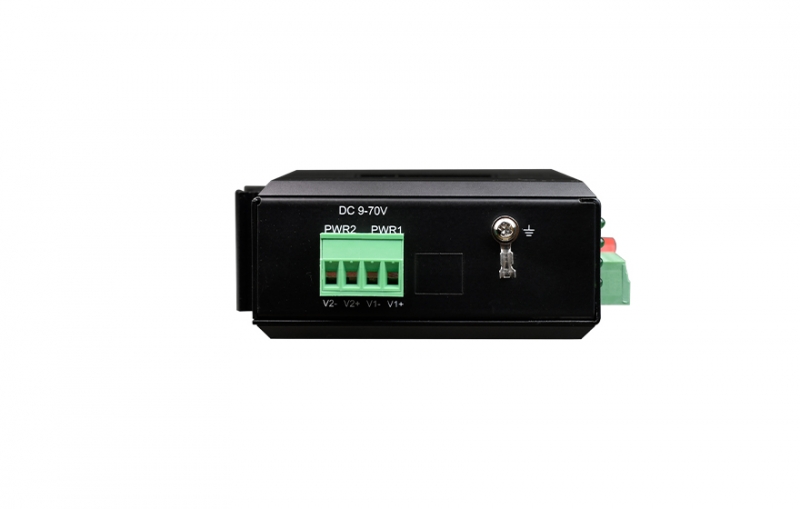

双DC供电时(5.08接线端子):

   可以DC9-55V或AC7-50V宽范围电源供电,电源具备极性自动检测功能,安装时无需区分正负极;

   支持内部隔离,冗余双电源输入;防反接保护;

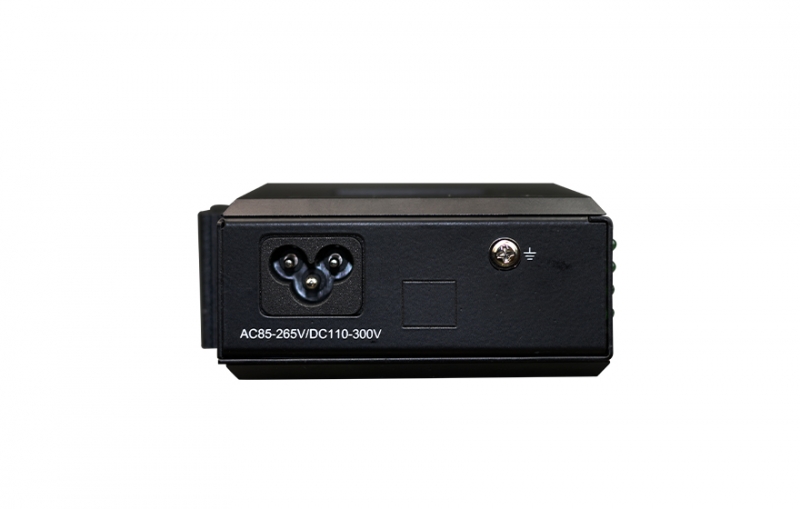

AC供电时(三位梅花AC座):

   支持AC~85-265V交流,或DC110-300V直流宽范围输入;

提供DIN 35mm轨式安装,或壁挂式安装方式;

技术参数

◆ 光纤部份

光口:1

光纤:单纤双纤

光纤接口:FC/SC/ST可选

波长:850nm/1310nm多模;1310nm/1550nm单模

无中继传输距离:20~120Km

典型发射功率:

单模1310/1550nm: ≥ -9dBm

多模850nm:-18dBm

多模1310nm: -25dBm

接受灵敏度范围:-28dBm~- 40dBm

◆ 串行接口

标准

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面:

RS-485 2 wires: A(对应TX+) B(对应TX-) GND

RS-232: RXD TXD GND

◆ 环境指标

工作温度:-40℃ —— +85℃

储存温度:-40℃ —— +85℃

工作湿度:0% —— 95%(无凝结)

MTBF: >100000小时
◆ 产品规格

产品功能描述在光纤上同时传送1路RS485串口,与1路RS232串口
业务端口描述1个光纤接口;1路RS485串口1路RS232串口
电源DC电源:
冗余双电源输入DC9-70V 或AC7-50V功耗<5W
过载保护:支持;反接保护:支持;冗余保护:支持
接入端子:4芯5.08mm间距插入式端子
AC内置电源:
AC~85-265V交流,或DC110-300V直流宽范围输入功耗<5W
过载保护:支持;
接入接口:三位梅花AC座
产品尺寸(110mm(长) x 86mm(宽) x 40.5mm(高)
安装方式:导轨安装、壁挂式安装
重量0.495Kg/台

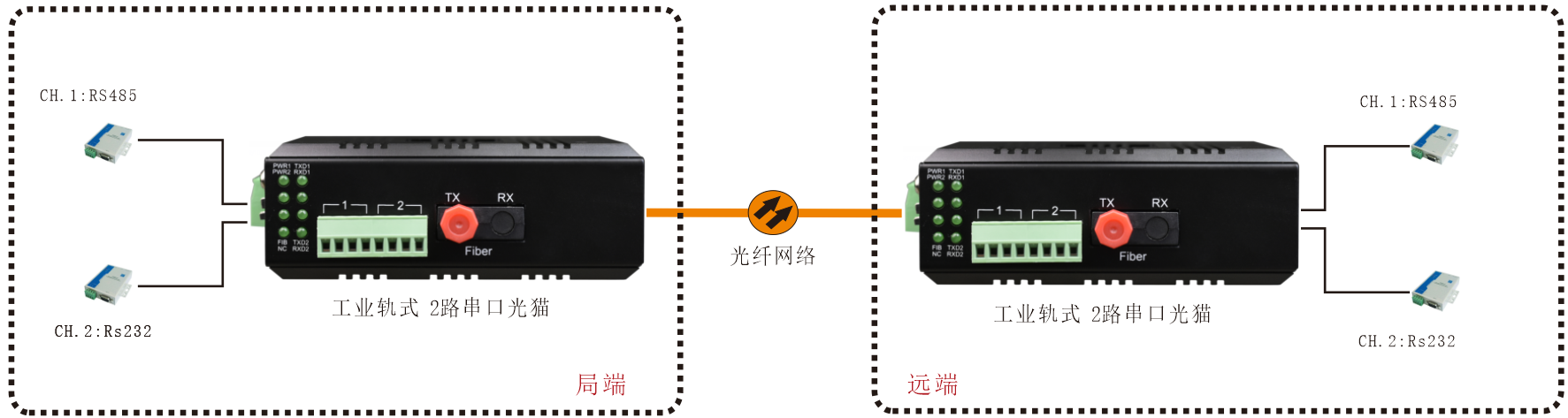

应用方案
