产品描述

本系列采用工业级设计,大规模FPGA设计,提供1-4路串口,每路端口同时支持RS232/422/485三种业务接口。该设备是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择,具有很高的性能价格比。有效通信距离可达0-120KM,串行口的通信速率可达0-115.2KBPS。

由于采用了光纤作为传输介质,可以完全避免恶劣环境下雷电、浪涌、电磁干扰等对通信设备的威胁,同时省去了原来使用铜线时的雷电浪涌保护设备投资,工业轨式设计IP40防护等级。

功能特点

提供1-4路串口,每路串口同时提供RS232/422/485三种串行接口(接口类型可以通过DIP开关设置),方便现场开通业务;

可以自动检测、控制RS-485数据流 不必要用握手信号来控制数据流向;

具备自动侦测串口信号波特率的能力;

自动检测设备收无光时是对端设备断电,或是光纤断线,并在LED上指示;

可以提供网管,机架式设备网管接口采用SNMP;

串行数通道可以传输异步从300-115.2Kbps波特率自适应的串口数据;

串行口接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准;

支持宽范围交直流输入支持内部隔离,冗余双电源输入电源支持过载保护、防反接保护;

符合工业四级电磁兼容性要求;

超强防雷功能:防雷击,可抗感应高压,防浪涌等;

无风扇高效散热,降低修复时间;

IP40外壳防护等级,能够经受住恶劣环境的考验;

导轨或壁挂式安装;

宽温型:工作温度-40℃~ +85℃;

所有型号皆通过100%烤机测试,保修期:5年。

技术参数

◆ 光纤部分

   光纤:单纤双纤

   光纤接口:FC/SC/ST/LC(SFP)

   波长:850nm/1310nm 多模;1310nm/1550nm 单模

   无中继传输距离:20~120Km

   典型发射功率:

   单模1310/1550nm:<-9dBm

   多模850nm:-18dBm

   多模1310nm: -25dBm

   接受灵敏度范围:-28dBm~- 40dBm

◆ RS232/422/485接口

   标准

   EIA/TIA-232 RS-232 (ITU-T V.28)

   EIA/TIA-422 RS-422 (ITU-T V.11)

   EIA/TIA-485 RS-485 (ISO/IEC8284)

   串口界面:

   RS-422: TxD+ TxD- RxD+ RxD-

   RS-485 4 wires: TxD+ TxD- RxD+ RxD-

   RS-485 2 wires: A(对应Txd+) B(对应Txd-)  Signal Ground

   RS-232: RXD TXD Signal Ground

    连 接 器:凤凰端子

◆ 电源

   冗余双电源输入:  DC9-48V 功耗<5W

   过载保护:支持

   反接保护:支持

   冗余保护:支持

   接入端子:4芯5.08mm间距插入式端子

◆ 机械与产品尺寸

   外壳:IP40防护等级,铝合金材质

   尺寸:133mm(长) x 120mm(宽) x 40.0mm(高)

   安装方式:导轨安装、壁挂式安装

   重量:0.685kg/台

◆ 工作环境

   工作温度:-40℃ ~85℃

   工作湿度:5% ~ 95% (无凝露)

   存储温度:-40 ℃~ 90℃

   存储湿度:5%~ 95% (无凝露)

应用方案

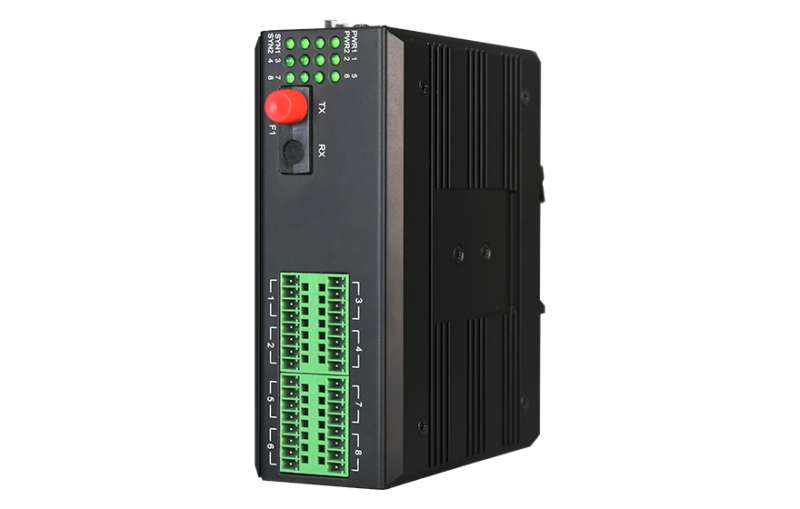

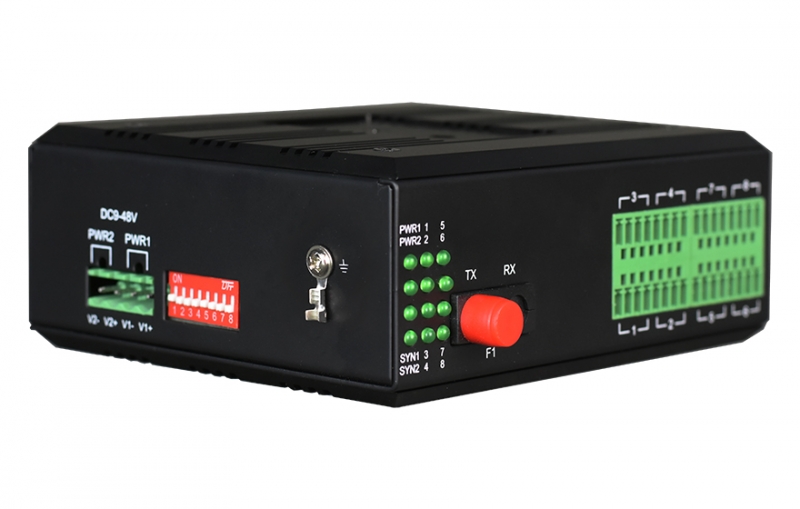

工业轨式1-4路RS232/422/485光端机
