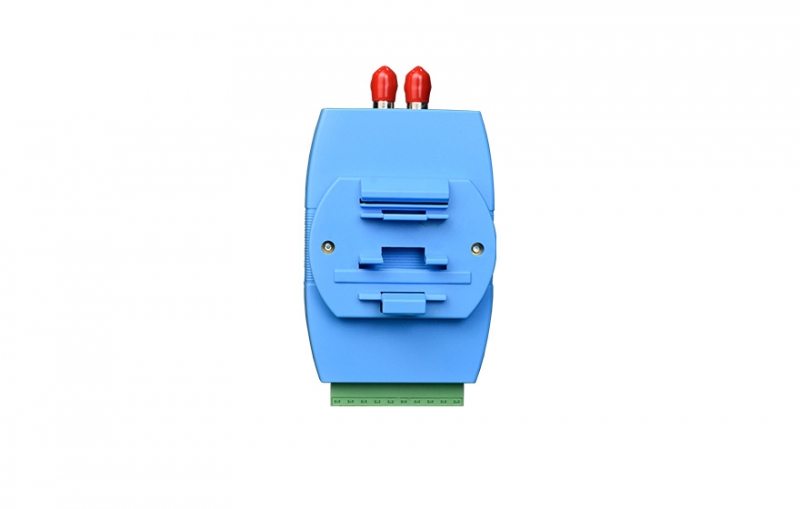

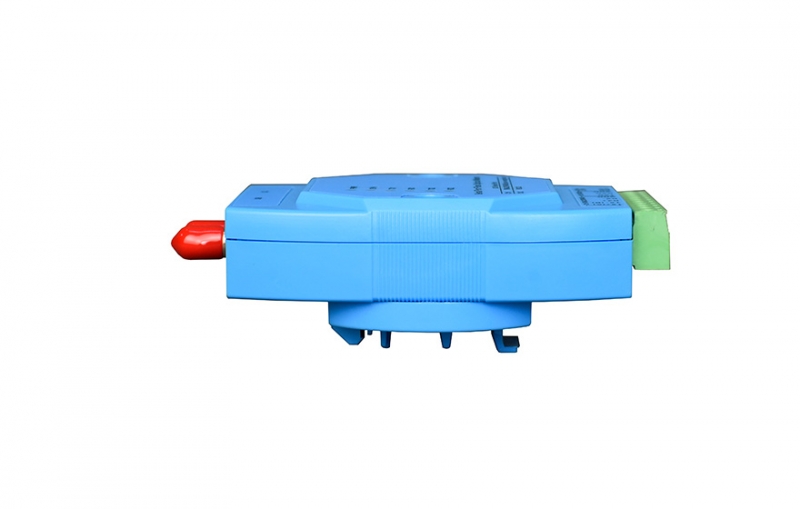

产品描述

       本光纤MODEM 提供2路串口光纤中传输,第1为支持RS422/485接口,第2路为RSS32接口,该产品突破了传统串行接口通讯距离与通讯速率的矛盾,同时,也解决了电磁干扰、地环干扰和雷电破坏的难题,大大提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制、过程控制和交通控制等场合,特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。

功能特点

基于自主知识产权的集成电路;

提供最多2路串口;

串口1支持RS485/422(二种数据接口自动识别),串口2支持RS232接口,3线RS232 (TXDRXDGND);

RS485/422通道可以传输异步从0-512kbps波特率自适应的串口数据,RS232通道可以传输异步从0-256kbps波特率自适应的串口数据;

可以当成RS232/422/485三种业务接口同时选择使用,方便现场开通业务;

串口防雷达到IEC61000-4-5(8/20μS)差模:6KV 阻抗(2Ω);共模:6KV,阻抗(2Ω)标准;

DC9-55V或AC7-50V宽范围电源供电,电源具备极性自动检测功能,安装时无需区分正负极;

电源支持过载保护、防反接保护;符合工业四级电磁兼容性要求;

超强防雷功能:防雷击,可抗感应高压,防浪涌等;无风扇高效散热,降低修复时间;

提供DIN 35mm轨式安装,或壁挂式安装方式;

技术参数

◆ 光纤部份

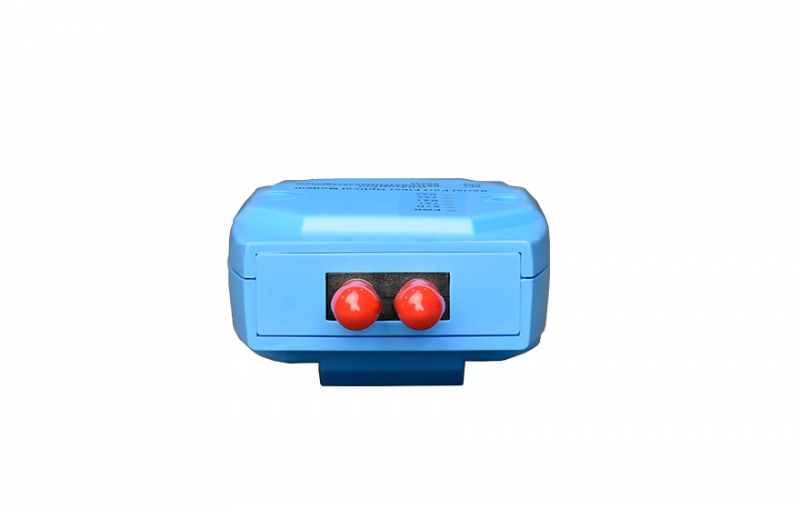

光口:1

光纤:单纤双纤

光纤接口:FC/SC/ST可选

波长:850nm/1310nm多模;1310nm/1550nm单模

波长:850nm/1310nm多模;1310nm/1550nm单模

典型发射功率:

       单模1310/1550nm:≥-9dBm

       多模850nm:-18dBm

       多模1310nm: -25dBm

接受灵敏度范围:-28dBm~- 40dBm

◆ 串行接口

标准:

       EIA/TIA-232 RS-232 (ITU-T V.28)

       EIA/TIA-422 RS-422 (ITU-T V.11)

       EIA/TIA-485 RS-485 (ISO/IEC8284)

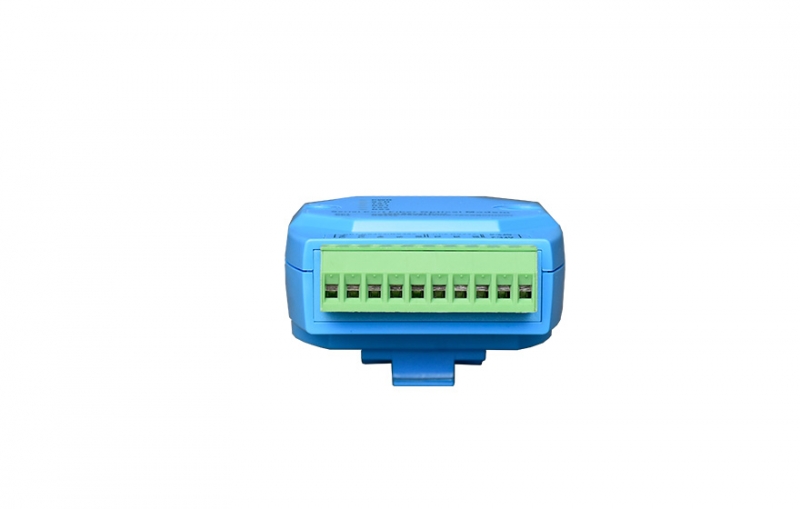

串口界面:

       RS-422: TxD+ TxD- RxD+ RxD- GND

       RS-485 4 wires: TxD+ TxD- RxD+ RxD- GND

       RS-485 2 wires: A(对应TX+) B(对应TX-) GND

       RS-232: RXD TXD GND

◆ 电气和机械特征

系统电源: AC7V~50V;DC9-55V;

功耗: ≤5W

外观结构: (长×宽×高) 72*125*26mm亚当模块

◆ 环境指标

工作温度:-40℃—+85℃

储存温度:-40℃—+85℃

工作湿度:0%—95%(无凝结)

MTBF: >100000小时

◆产品规格

产品功能描述在光纤上同时传送1路RS422/485串口,与1路RS232串口
业务端口描述1个光纤接口;1路RS422/485串口1路RS232串口
电源AC7V~50V;DC9-55V;
产品尺寸(长×宽×高) 72*125*26mm亚当模块
重量0.15Kg/台

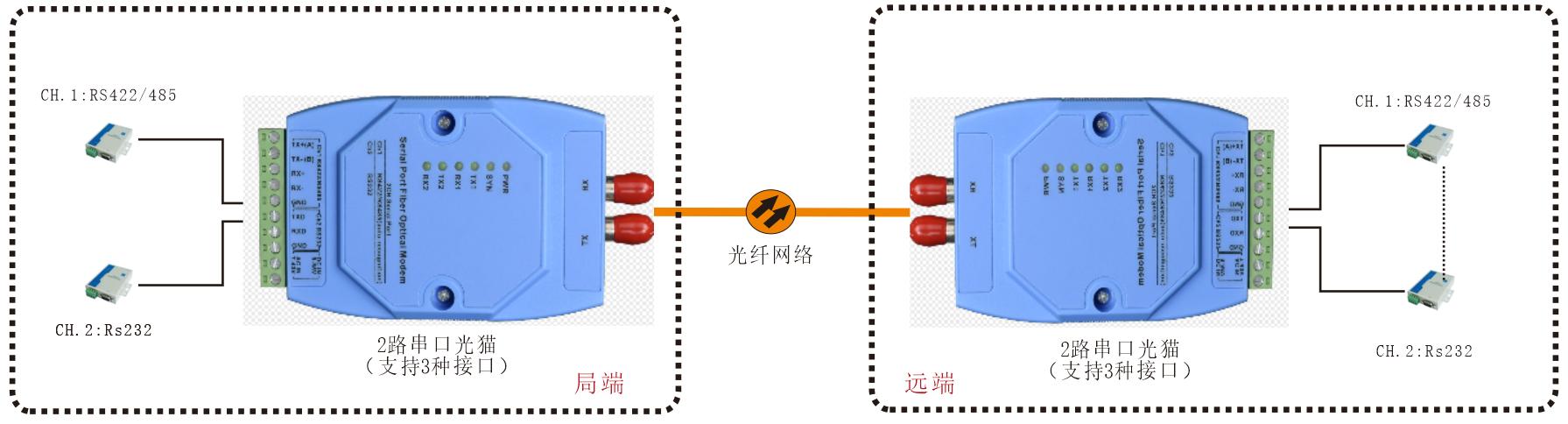

应用方案

7

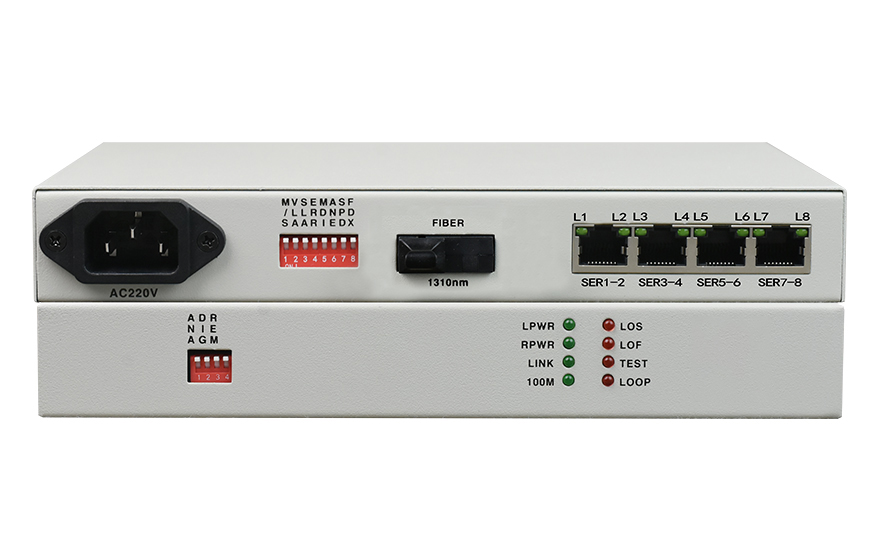

推荐产品
