产品描述

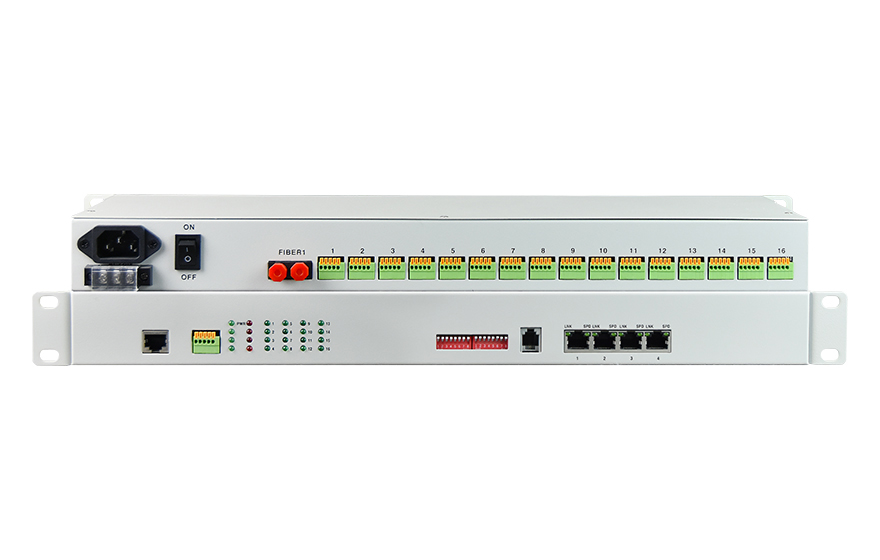

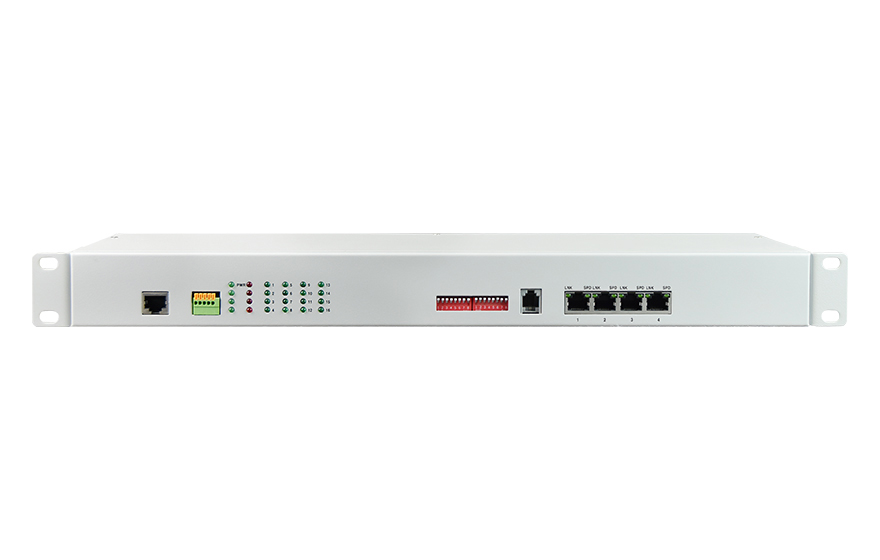

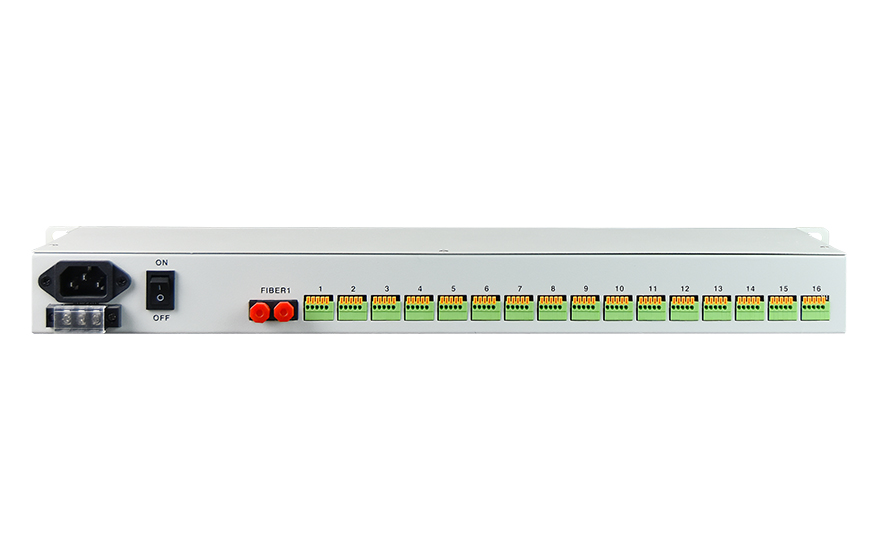

16路RS232/485/422 光纤MODEM 提供16路RS232/485/422在光纤中传输,该产品突破了传统串行接口通讯距离与通讯速率的矛盾,同时,也解决了电磁干扰、地环干扰和雷电破坏的难题,大大提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制、过程控制和交通控制等场合,特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。RS232/RS485/RS422通道可以传输异步从0-115200波特率自适应的串口数据。

功能特点

基于自主知识产权的集成电路;

16路串口每1路接口类型RS232/RS485/RS422可选;

具备自动侦测串口信号波特率的能力;

串行口接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准;

串行数通道可以传输异步从300-57.6Kbps波特率自适应的串口数据;

光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式,SC/ST/FC/LC接口可选;

内置电源多种电源方式可选:AC220V、DC-48V/DC+24V/DC+V12等;支持AC+DC;AC+AC;DC+DC等双电源模式。

技术参数

◆ 光纤部分

   光纤:单纤双纤

   光纤接口:FC/SC/ST/LC(SFP)

   波长:850nm/1310nm 多模;1310nm/1550nm 单模

   无中继传输距离:20~120Km

   典型发射功率:

   单模1310/1550nm:<-9dBm

   多模850nm:-18dBm

   多模1310nm: -25dBm

   接受灵敏度范围:-28dBm~- 40dBm

◆ 串行接口

   标准

   EIA/TIA-232 RS-232 (ITU-T V.28)

   EIA/TIA-422 RS-422 (ITU-T V.11)

   EIA/TIA-485 RS-485 (ISO/IEC8284)

   串口界面:

   RS-422: TxD+ TxD- RxD+ RxD-

   RS-485 4 wires: TxD+ TxD- RxD+ RxD-

   RS-485 2 wires: A(对应Txd+) B(对应Txd-)  Signal Ground

   RS-232: RXD TXD Signal Ground

   物理接口:RJ45

◆ 电源需求

   系统电源:AC180V ~ 260V;DC -48V;DC +24V

   功   耗:   ≤3W

◆ 尺寸大小

   19英寸1U:483(宽)X138(深)X44(高)mm

◆ 工作环境

   工作温度:-10℃ ~50℃

   工作湿度:5% ~ 95% (无凝露)

   存储温度:-40 ℃~ 80℃

   存储湿度:5%~ 95% (无凝露)

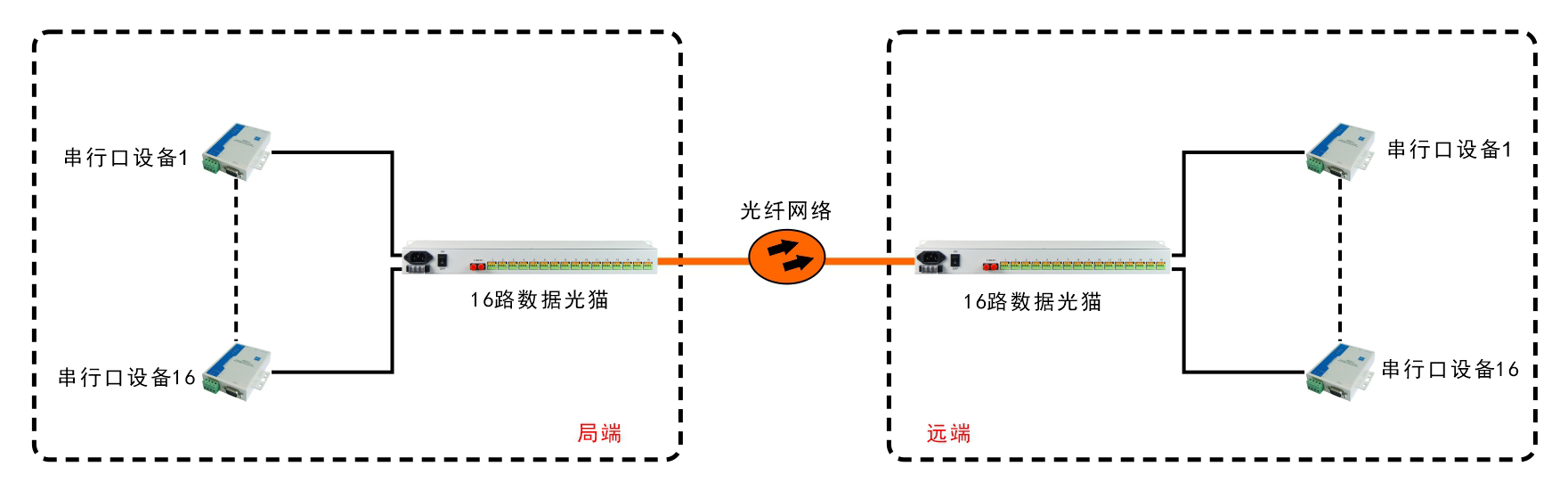

应用方案

16路RS232/422/485光端机
