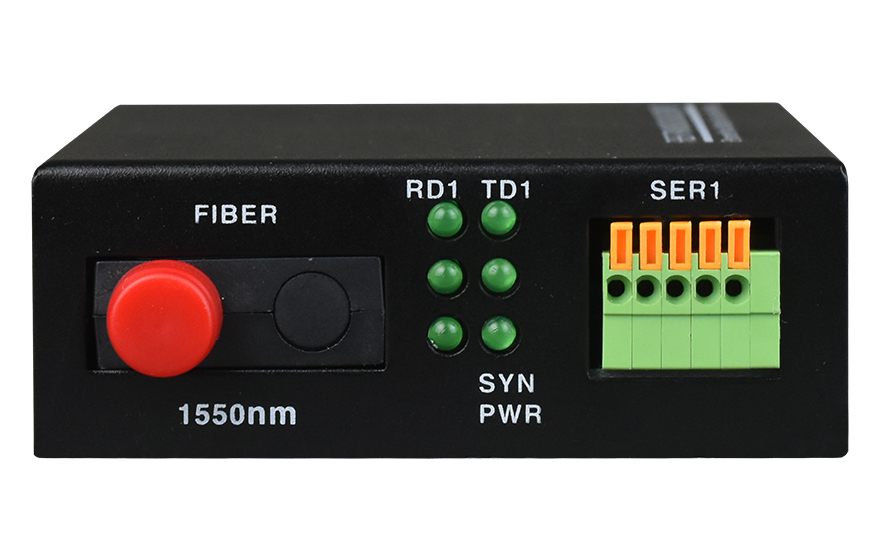

产品描述

袖珍型RS485光猫采用大规模FPGA设计,支持异步RS485通信接口的光纤MODEM。该设备是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择,具有很高的性能价格比。使用普通的多模光纤,有效通信距离达2KM,使用普通的单模光纤,有效通信距离可达120KM以上,串行口的通信速率可达921.6KBPS。

由于采用了光纤作为传输介质,可以完全避免恶劣环境下雷电、浪涌、电磁干扰等对通信设备的威胁,同时省去了原来使用铜线时的雷电浪涌保护设备投资。

功能特点

基于自主知识产权的集成电路;

物理接口为免插拔接线端子;

具备自动侦测串口信号波特率的能力,串行数通道可以传输异步从300-500K波特率自适应的串口数据,并可以定制300-921.6Kbps速率的串口版本;

RS485零时延自动转发、并判别和控制数据传输方向;

RS-485支持32点轮询(可定制128点);

串行口接口防雷达到IEC61000-4-5(8/20μS) 差模:6KV,阻抗(2Ω);共模:6KV,阻抗(2Ω)标准;

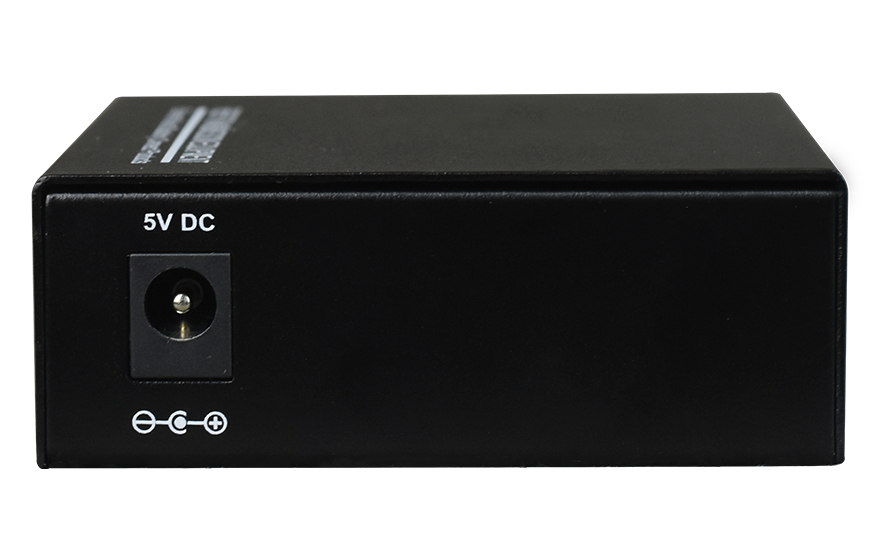

设备电源可以为外置AC220V/5V电源适配器,也可以电源内置,多种电源方式可选:AC220V、DC-48V/DC24V等;

应用范围:工业自动化控制,门禁,一卡通,停车场等系统。

技术参数

◆ 光纤部分

光纤:单纤/双纤

光纤接口:FC/SC/ST/LC(SFP)

波长:850nm/1310nm 多模;1310nm/1550nm 单模

无中继传输距离:0~2Km(多模);20~120Km(单模)

典型发射功率:

单模1310/1550nm:<-9dBm

多模850nm:-18dBm

多模1310nm: -25dBm

接受灵敏度范围:-28dBm~- 40dBm

◆ 数据接口

数据接口: RS-485

速率: 110bps-921.6Kbps

物理接口: 免插拔接线端子

◆ 电气和机械特性

系统电源:     AC180V ~260V;DC -48V;DC +24V

功耗: ≤5W

外观结构:       (长×宽×高) 93*70*25mm 袖珍型

◆ 环境指标

工作温度: -10℃~+60℃

储存温度: -40℃~+85℃

工作湿度: 0%~95%(无凝结)

MTBF: >100000小时

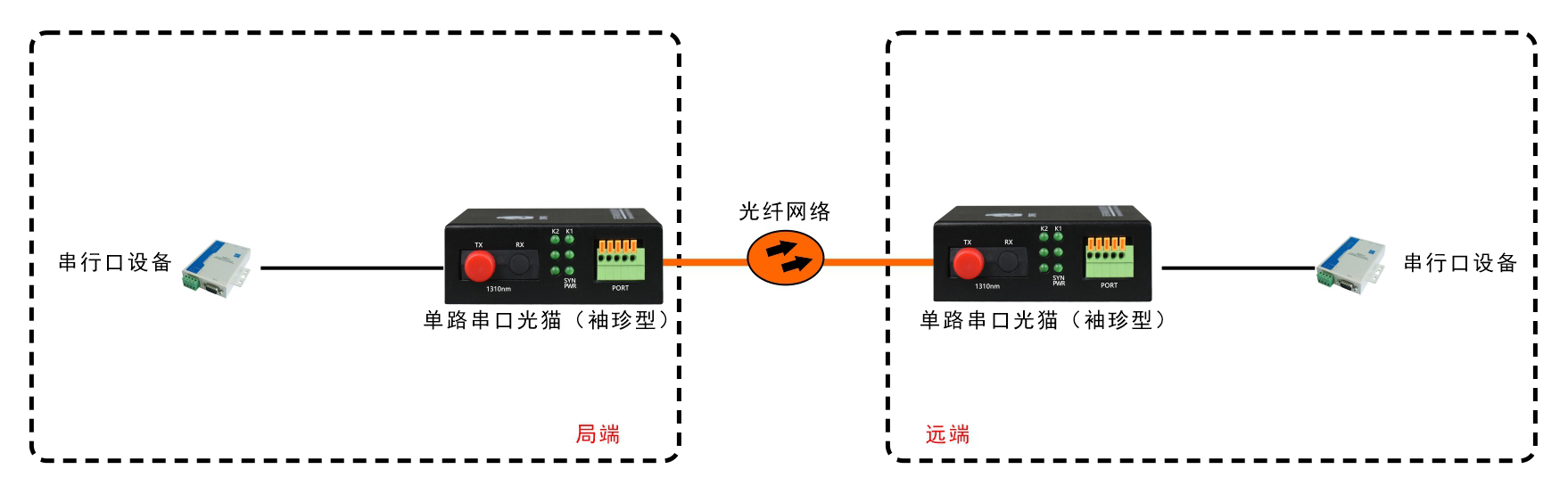

应用方案

袖珍型单路串口光猫
