产品描述

袖珍型RS485光猫采用大规模FPGA设计,支持异步RS-485通信接口的光纤MODEM。该设备是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择,具有很高的性能价格比。使用普通的多模光纤,有效通信距离达4KM,使用普通的单模光纤,有效通信距离可达40KM以上,串行口的通信速率可达921.6KBPS。

由于采用了光纤作为传输介质,可以完全避免恶劣环境下雷电、浪涌、电磁干扰等对通信设备的威胁,同时省去了原来使用铜线时的雷电浪涌保护设备投资。

功能特点

基于自主知识产权的集成电路;

可以自动检测、控制RS-485数据流 不必要用握手信号来控制数据流向;

具备自动侦测串口信号波特率的能力;

自动检测设备收无光时是对端设备断电,或是光纤断线,并在LED上指示;

机架式设备网管接口采用SNMP;

串行数通道可以传输异步从300-921.6Kbps波特率自适应的串口数据;

串行口接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准;

可以组成E1串口转换器(A)---E1光纤Modem(B)---光纤串口 Modem(C)的拓扑结构;

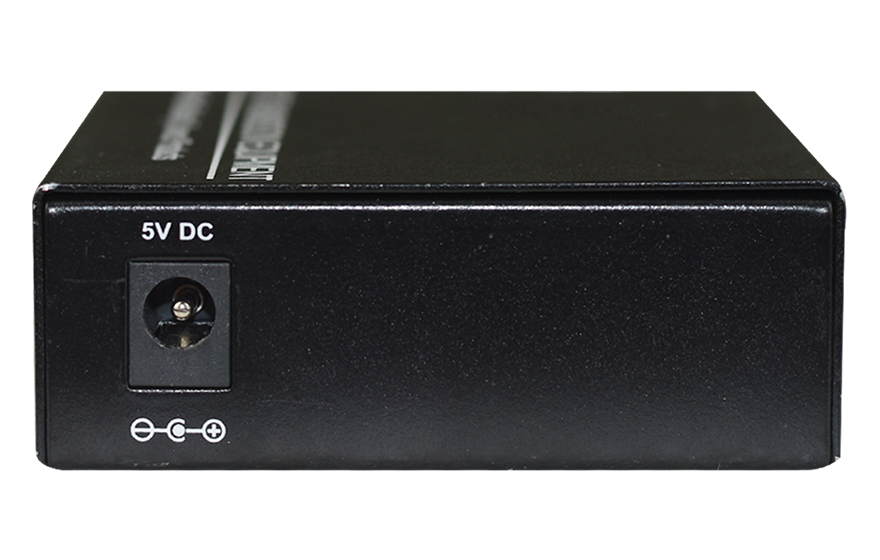

外置AC220/5V电源适配器,也可配置DC-48V/5V电源适配器;

内置电源多种电源方式可选:AC220V、DC-48V/DC24V等,支持AC+DC双电源备份模式。

技术参数

◆ 光纤部分

   光纤:单纤双纤

   光纤接口:FC/SC/ST/LC(SFP)

   波长:850nm/1310nm 多模;1310nm/1550nm 单模

   无中继传输距离:20~120Km

   典型发射功率:

   单模1310/1550nm:<-9dBm

   多模850nm:-18dBm

   多模1310nm: -25dBm

   接受灵敏度范围:-28dBm~- 40dBm

◆ 串行接口

   标准

   EIA/TIA-232 RS-232 (ITU-T V.28)

   EIA/TIA-422 RS-422 (ITU-T V.11)

   EIA/TIA-485 RS-485 (ISO/IEC8284)

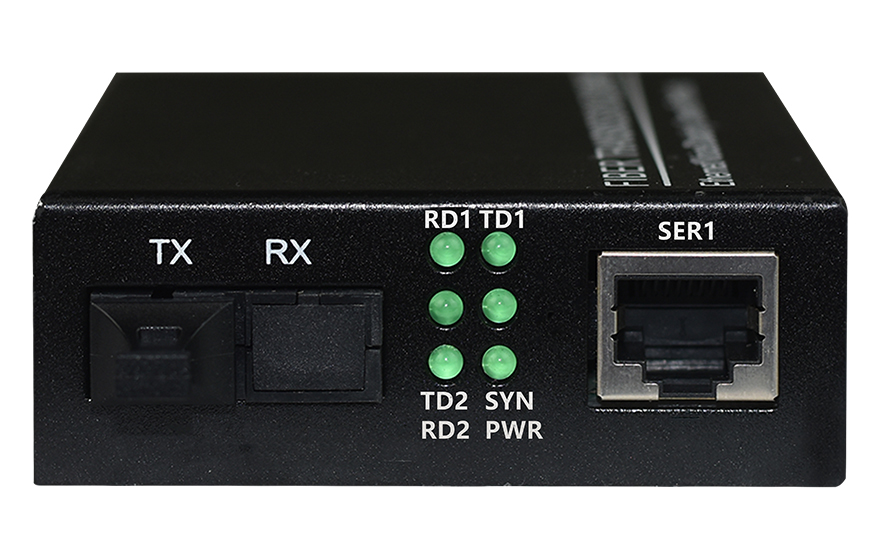

   串口界面:

   RS-422: TxD+ TxD- RxD+ RxD-

   RS-485 4 wires: TxD+ TxD- RxD+ RxD-

   RS-485 2 wires: A(对应Txd+) B(对应Txd-)  Signal Ground

   RS-232: RXD TXD Signal Ground

   物理接口:RJ45

◆ 电源需求

   系统电源:AC180V ~ 260V;DC -48V;DC +24V

   功   耗:≤3W

◆ 尺寸大小

   外观结构: 93  (宽)X70  (深)X25(高)mm (电源外置)

   外观结构: 140(宽)X110(深)X30(高)mm (电源内置)

◆ 工作环境

   工作温度:-10℃ ~50℃

   工作湿度:5% ~ 95% (无凝露)

   存储温度:-40 ℃~ 80℃

   存储湿度:5%~ 95% (无凝露)

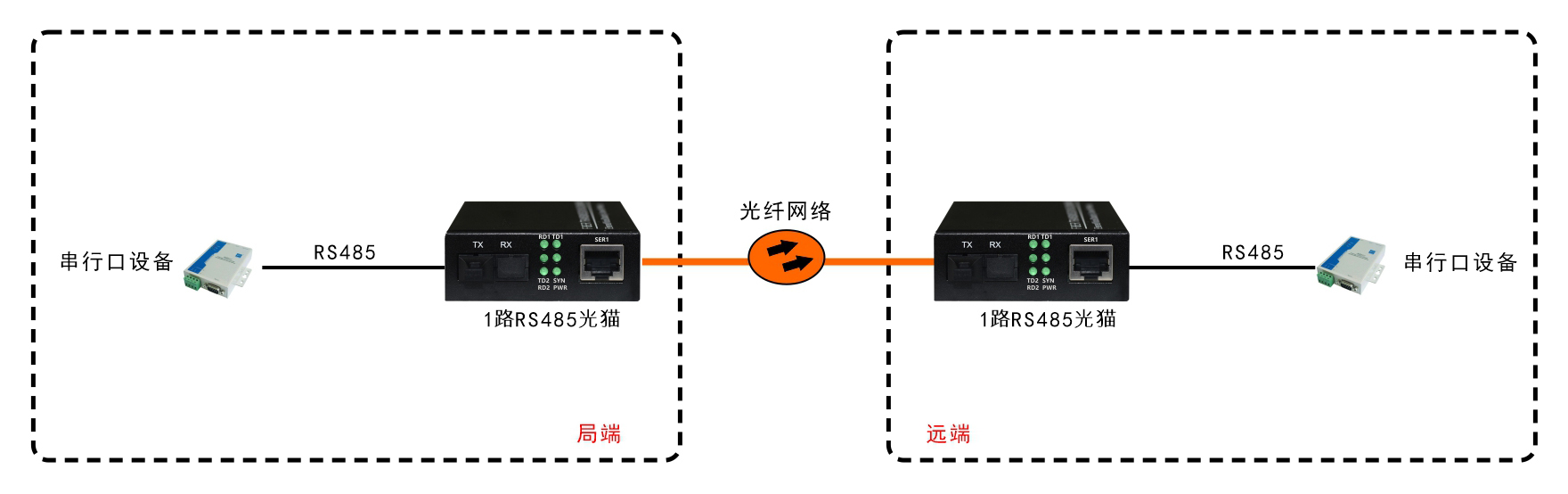

应用方案

袖珍型RS485光端机/光猫
