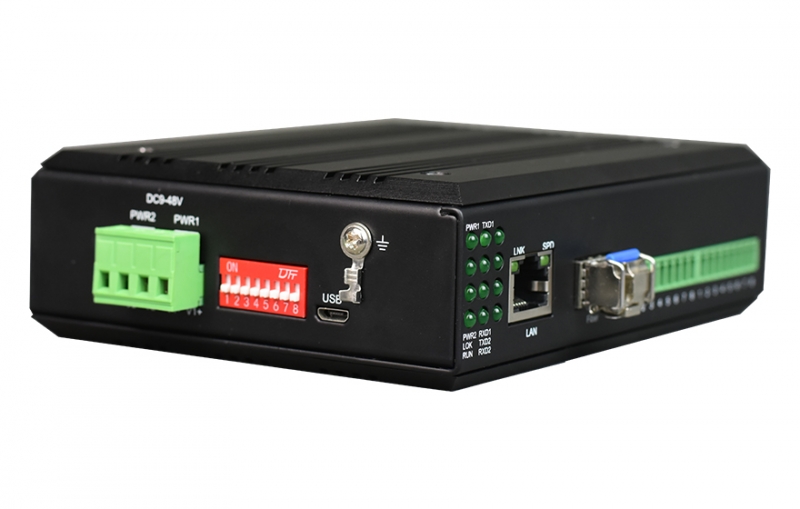

产品描述

       本工业轨式串口服务器是为IP40防护等级,是一款能让串口设备立即具备联网能力的串口联网服务器,可以把分散的串行设备、主机等通过网络来集中管理。该产品支持1-4路RS-232/RS-422/RS-485转1路百兆以太网Comb口(提供1路百兆电口或1路百兆光口),可以采用35mm轨式与壁挂式安装方式,能满足不同应用现场的需求。

       串口服务器支持多种网络协议,如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP协议;拥有完善的管理功能,支持访问控制、快速配置、在线升级等;每路串口支持4路TCP或UDP会话连接,支持Modbus TCP、TCP Server、TCP Client、UDP Server、UDP Client,等多种工作模式;支持WEB访问方式。另外,配套提供的基于Windows平台的管理配置工具,能够一步一步引导用户对设备进行管理配置,通过简单的设置实现串口设备立即联网。网管系统界面设计友好,操作简单方便,能带给您良好的用户体验。

       硬件采用无风扇、低功耗、宽温宽压设计,通过符合行业标准的严格测试,能够适应对EMC有严酷要求的工业现场环境,可广泛应用于PLC控制与管理、楼宇自控、医疗保健自动化系统、测量仪表及环境动力监控系统等。

       可以用于许多嵌入式网络控制应用产品:

       - 工业自动化生产

       - 安防门禁:网络门禁、报警设备、红外探测报警、远程读卡器

       - 智能家居设备:智能家居网关、智能插座、智能开关

       - 网络 IO 控制器:工业远程 IO 输入、远程继电器控制

       - 建筑智能和能源监控

       - 医疗监控设备

功能特点
采用ARM Cortex -M4 ,主频 192MHz处理器;
支持1路百兆以太网Comb口(提供1路百兆电口或1路百兆SFP光口),支持SFP光模块DDM管理;
以太网支持10/100base-T(X)自适应以太网接口;支持自动协商(Auto-Nego Full&half duplex)支持自动交叉线检测(MDI/MDIX);
串口支持300bps-921600bps线速无阻塞通信,支持波特率自动扫描匹配,支持客户自定义波特率;
串行数据接口有两种模式:
   每路提供RS-232/RS-485/RS-485三种接口中一种,可以出厂时任意配置;
   每路提供RS-232/RS-485/RS-485三种接口都有,可以在现场通过拨码来设置不同的接口方式;
支持支持Modbus TCP ,TCP Server、TCP Client、UDP Server、UDP Client,等多种工作模式;
完成Modbus-RTU到Modbus-TCP透明转换,实现通过网络方式读取串口设备数据;
支持串口状态和串口参数监视,通信状态一目了然;
支持过网关,跨路由通信;支持虚拟串口驱动访问模式和网络中断自动恢复连接功能;
灵活的串口数据分帧设置,满足用户各种分包需求;
支持标准TCP/IP SOCKET应用程序访问TCP支持多连接,满足4个以内用户同时监控或管理串口设备;
UDP方式下支持单机或多机通讯,满足多个用户同时监控或管理串口设备;
支持Windows配置工具、串口和WEB等多种配置形式、支持SNMP网管;
支持本地和远程的系统固件升级;
支持宽范围9-55V交流与直流电源输入;
支持内部隔离,冗余双电源输入;
电源支持过载保护、防反接保护;
符合工业四级电磁兼容性要求;
超强防雷功能:防雷击,可抗感应高压,防浪涌等;
无风扇高效散热,降低修复时间;
阳极氧化铝合金外壳,IP40防护等级,能够经受住恶劣环境的考验;

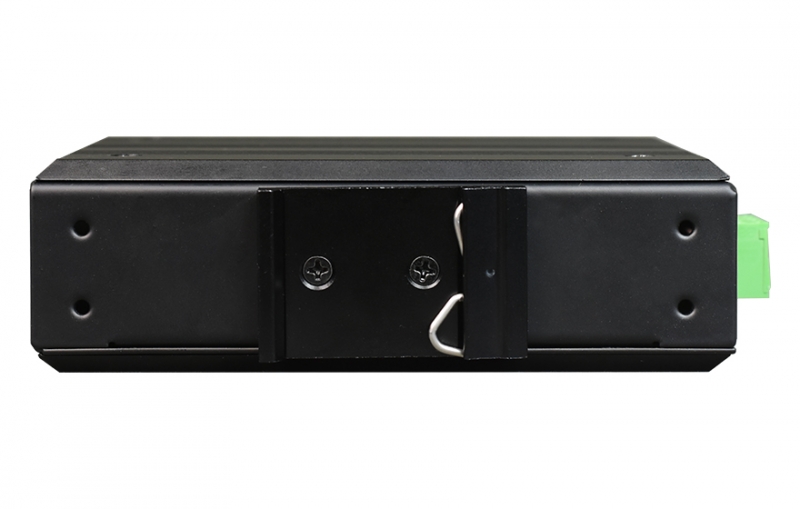

导轨或壁挂式安装;
宽温型:工作温度-40℃~ +85℃;
所有型号皆通过100%烤机测试;
技术参数

◆ 10/100M以太网接口

协    议:符合IEEE 802.3ab,IEEE 802.3z

速    率:10/100自适应m全/半双工自适应

MAC地址表:可以学习4096个MAC地址

物理接口:RJ45座 支持Auto-MDIX

◆ 串行接口

标准

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面:

RS-422: TxD+ TxD- RxD+ RxD- GND

RS-485 4 wires: TxD+ TxD- RxD+ RxD- GND

RS-485 2 wires: A(对应TX+) B(对应TX-) GND

RS-232: RXD TXD GND

◆ 环境指标

工作温度:-40℃—+85℃

储存温度:-40℃—+85℃

工作湿度:0%—95%(无凝结)

MTBF:   >100000小时

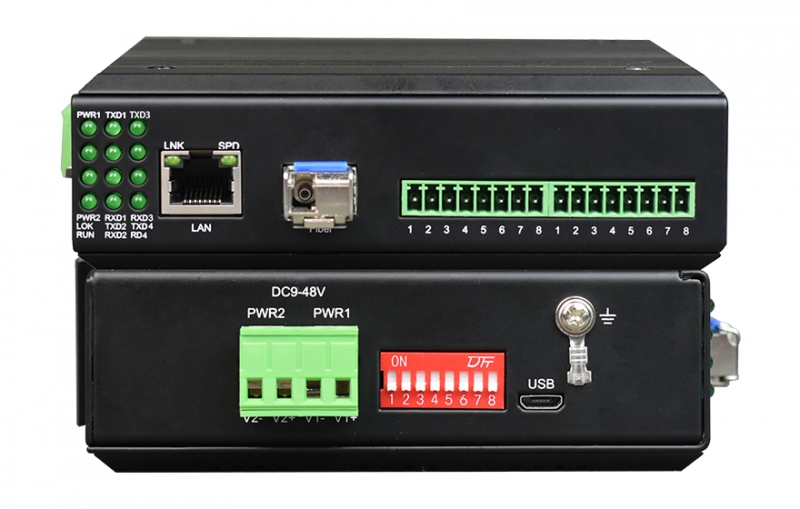

◆ 产品规格

产品型号 FCT-401
产品功能描述 在以太网上传输4路RS232/422/485串口,工业轨式

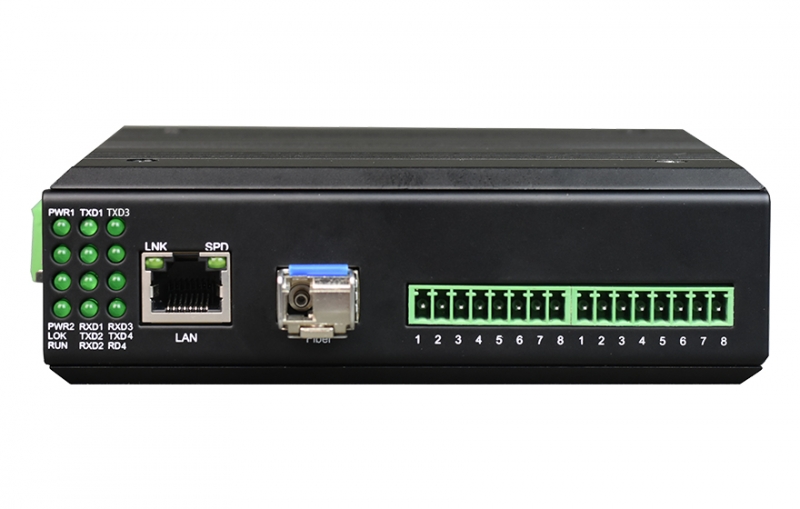

业务端口描述 4个RS232/422/485串行接口;1路百兆以太网电口/1路百兆以太网光口

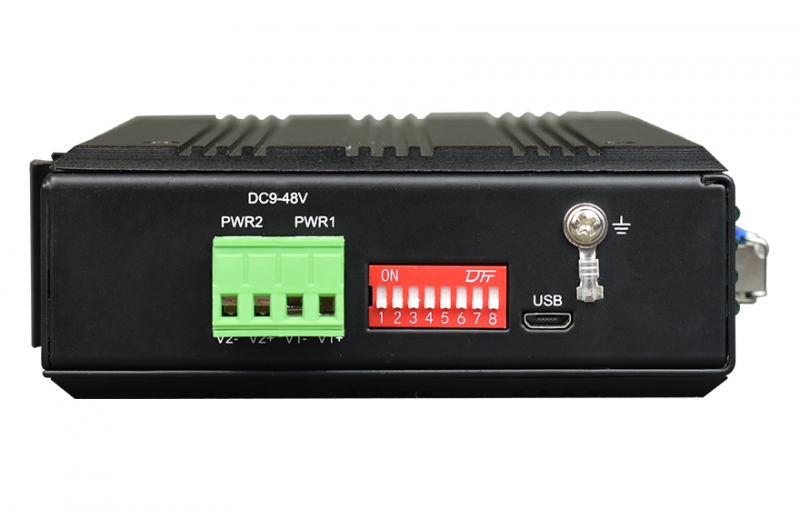

电源 冗余双电源电源输入DC9-55V 或AC7-43V功耗<5W
过载保护:支持;反接保护:支持;冗余保护:支持
接入端子:4芯5.08mm间距插入式端子
产品尺寸 外壳:IP40防护等级,铝合金材质
尺寸:133mm(长) x 120mm(宽) x 40.0mm(高)
装方式:导轨安装、壁挂式安装
重量 0.65Kg/台


应用方案

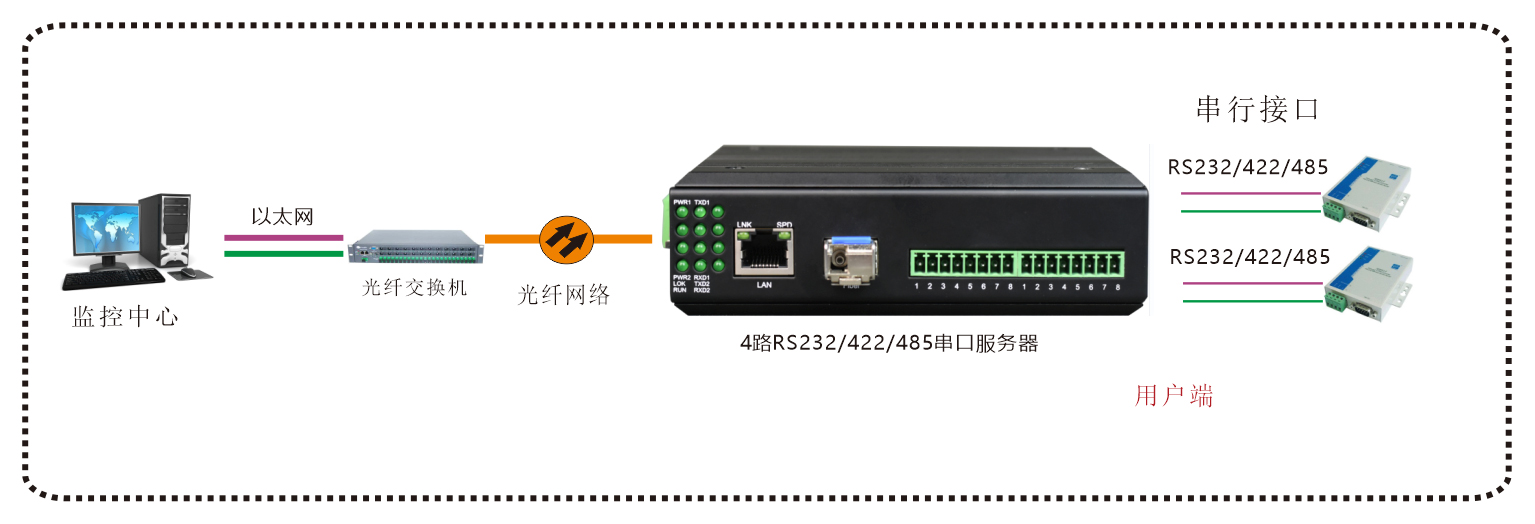

案例一:单台应用

工业轨式1-4路串口服务器-方案图一

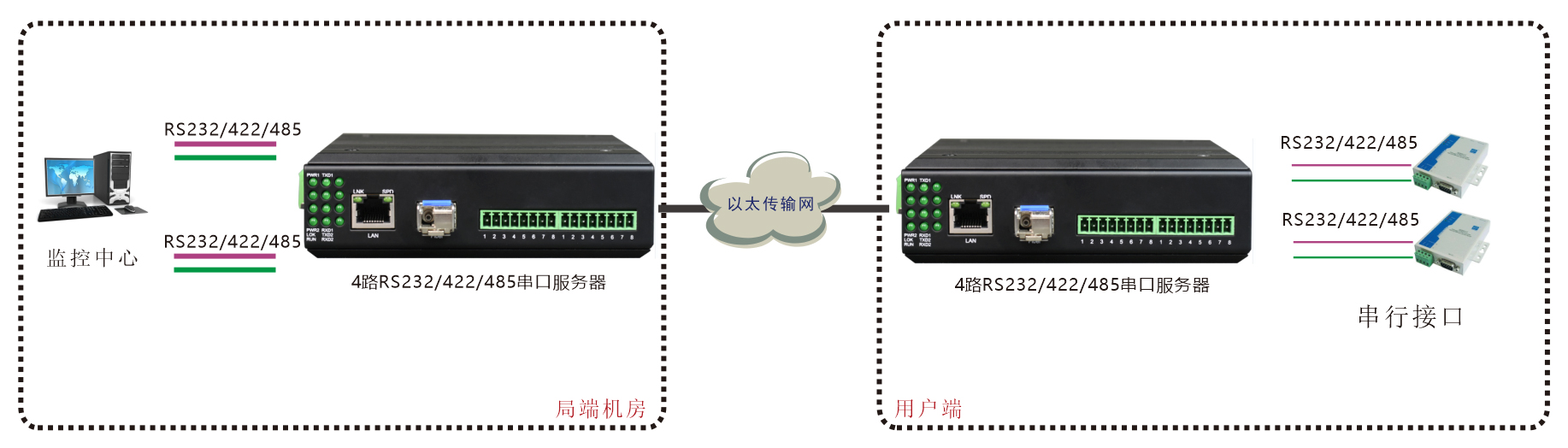

案例二:成对应用
