产品描述

本系列产品采用工业冗余环网设计,每台设备有两个用于组成环网的光纤端口,通过手拉手的级联方式组成环形的网络拓扑结构,工业冗余环网(FC-Ring)设计是为了实现在恶劣环境下,数据传输的稳定性、可靠性和实时性。其工作原理是物理连接上成环型结构,工作时网络信号成链状结构,一旦传输光缆某处节点断路,设备以极短的时间自动切换到备用线路上传输。冗余环网结构不仅减少了数据信号传输风险,更简化了工程安装,降低了工程成本。

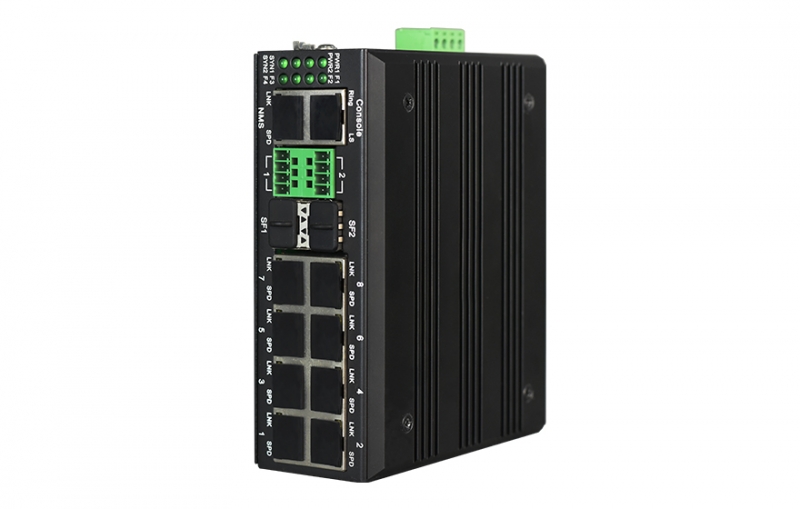

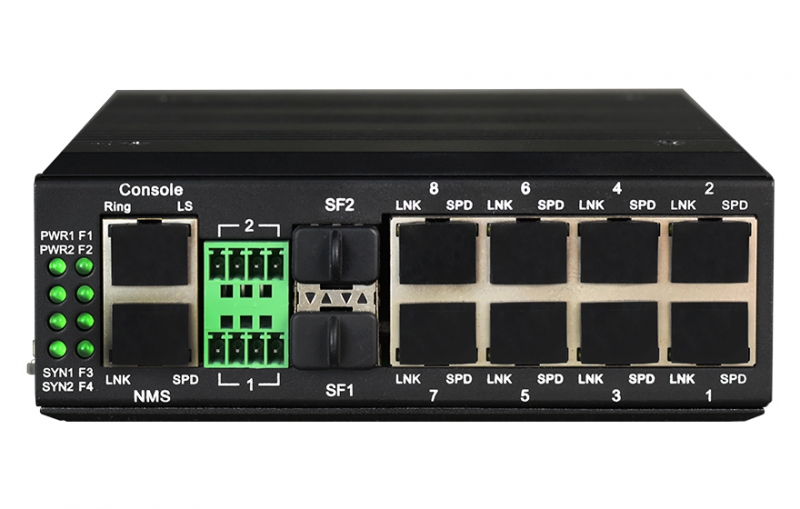

此产品提供:2个千兆SFP以太光口;4个百兆以太电接口;4路串口为独立设计,每路串口为主从设计,一个是主控制节点,其它都是从节点。

功能特点

工业导轨式设计,专为严酷苛刻的工业环境而设计;

提供两光纤条线路,在线路故障时可自动切换,保证通信正常;

支持多种光纤网络结构:点对点、星型、链型、环网冗余,并可组合为更复杂的网络拓扑结构支持多种光纤网络结构;

设备提供8路百兆以太网电口,2路千兆环网光接口,环网总的传输带宽为线速1000M;

交换机内建1Mbit MP-SSRAM高速内存,无阻塞设计,最大背板带宽32GBit/S;

基于FPGA+ARM设计,快速缩短自愈环回建立时间,支持“FC-Ring”冗余环网(自愈时间<20ms);

支持VLAN超长数据包的传输,可以与支持IEEE802.1Q协议的交换机产品匹配使用;

具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能;

10/100Mbps 自适应,电口 MDI/MDI-X 自适应无需手动调整;

以太接口与串行数据带防雷保护,防雷达到GB/T17626.5(IEC61000-4-5)短路电流波8/20μs,开路峰值输出电压6KV标准;

设备自带WEB管理平台可以在线软件升级,在主机端可以管理每台从机的设备的工作状态;

支持宽范围交直流输入(9V-48V)支持内部隔离,冗余双电源输入电源支持过载保护、防反接保护;

符合工业四级电磁兼容性要求;

超强防雷功能:防雷击,可抗感应高压,防浪涌等无风扇高效散热,降低修复时间;

IP40外壳防护等级,能够经受住恶劣环境的考验导轨或壁挂式安装;

宽温型:工作温度-40℃~ +85℃。

技术参数

◆ 光纤部分

   光纤:单纤双纤

   光纤接口:FC/SC/ST/LC(SFP)

   波长:850nm/1310nm 多模;1310nm/1550nm 单模

   无中继传输距离:20~120Km

   典型发射功率:

   单模1310/1550nm:≥-9dBm

   多模850nm:-18dBm

   多模1310nm: -25dBm

   接受灵敏度范围:-28dBm~- 40dBm

◆ 10/100M以太网接口

   协    议:符合IEEE 802.3,IEEE 802.1Q(VLAN)

   速    率:10/100M自适应,全/半双工完全自适应

   MAC地址表:可以学习4096个MAC地址

   物理接口:RJ45座 支持Auto-MDIX(交叉/直通线自适应)

◆ 10/100/1000M以太网接口

   协    议:符合IEEE 802.3z,IEEE 802.3ab

   速    率:10/100/1000M自适应,全/半双工完全自适应

   MAC地址表:可以学习4096个MAC地址

   物理接口:RJ45座 支持Auto-MDIX(交叉/直通线自适应)

◆ 串行接口

   波特率:0-115.2K

   接口特性:EIA-RS232/EIA-RS422/EIA-RS485

   物理接口:接线端子

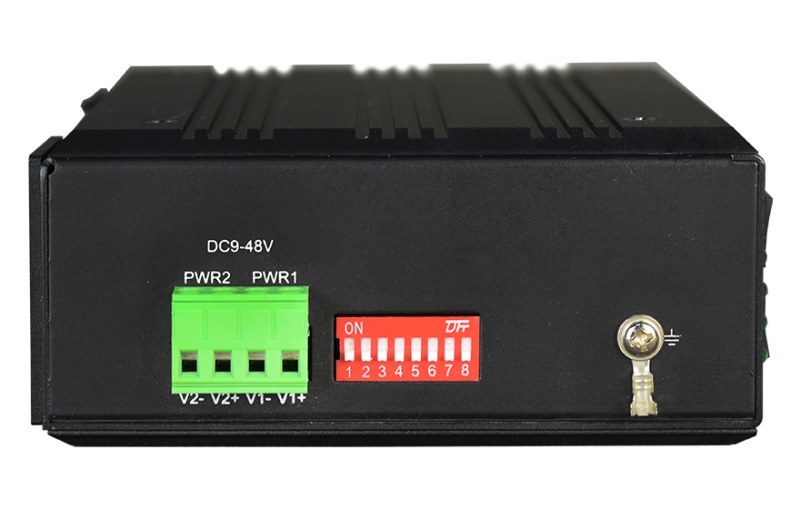

◆ 电源

   冗余双电源输入:DC9-48V 功耗<5W

   过载保护:支持

   反接保护:支持

   冗余保护:支持

   接入端子:4芯5.08mm间距插入式端子

◆ 机械与产品尺寸

   外壳:IP40防护等级,铝合金材质

   尺寸:133mm(长) x 120mm(宽) x 50.0mm(高)

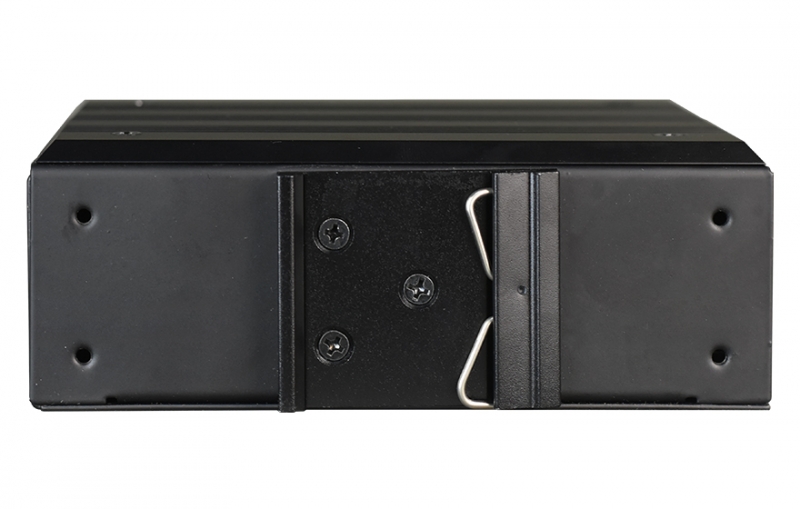

   安装方式:导轨安装、壁挂式安装

   重量:0.85kg/台

◆ 环境指标

   工作温度:-40℃—+85℃(工业级)

   储存温度:-40℃—+85℃

   工作湿度:0%—95%(无凝结)

   MTBF:    >100000小时

应用方案

方案应用图例一

产品支持多种光纤网络拓扑结构:点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构,

并可在此基础上组网为更复杂的网络拓扑结构

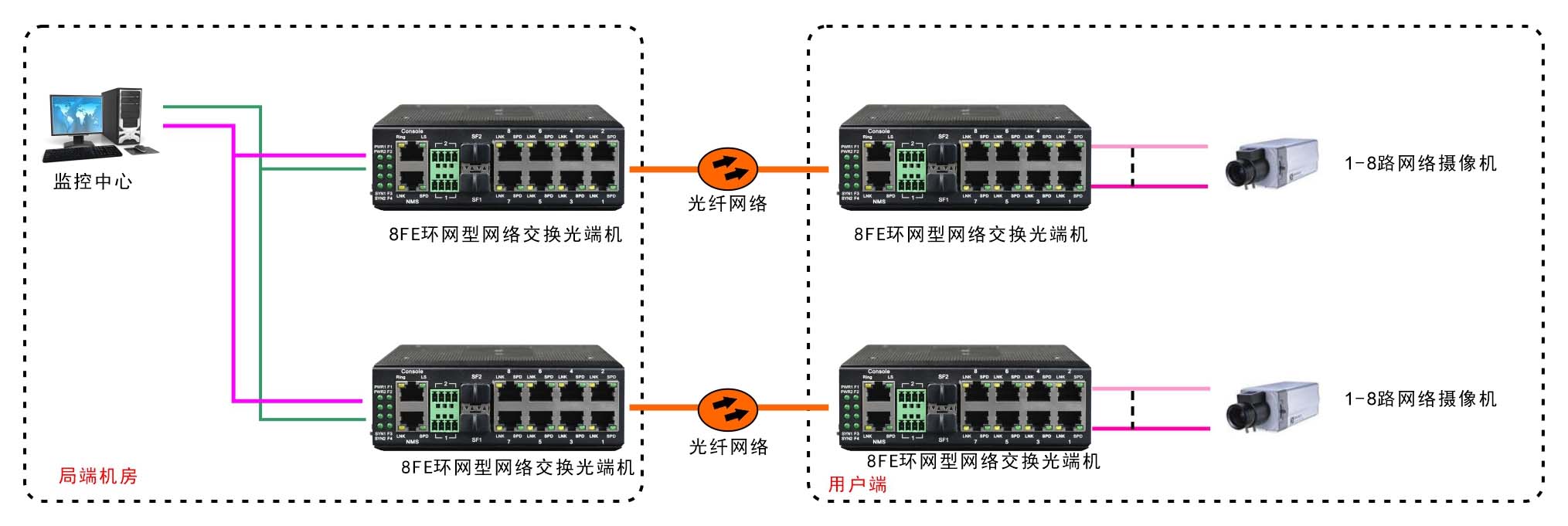

点对点(Point to Point) 应用场合:

应用方案图例一

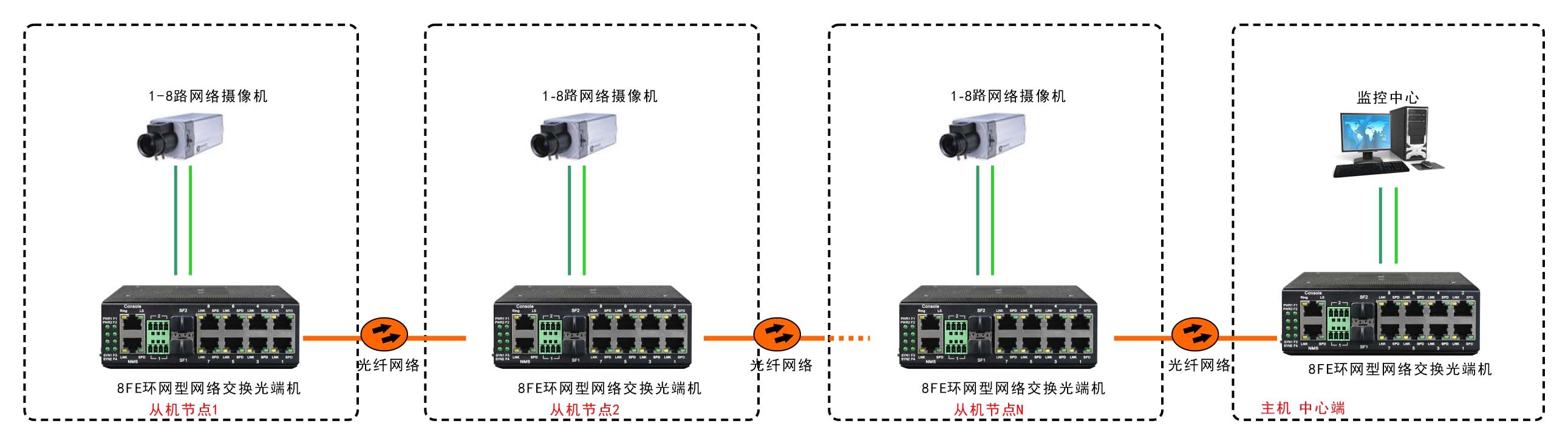

链型(Line) 应用场合:

应用方案图例二

应用方案图例二

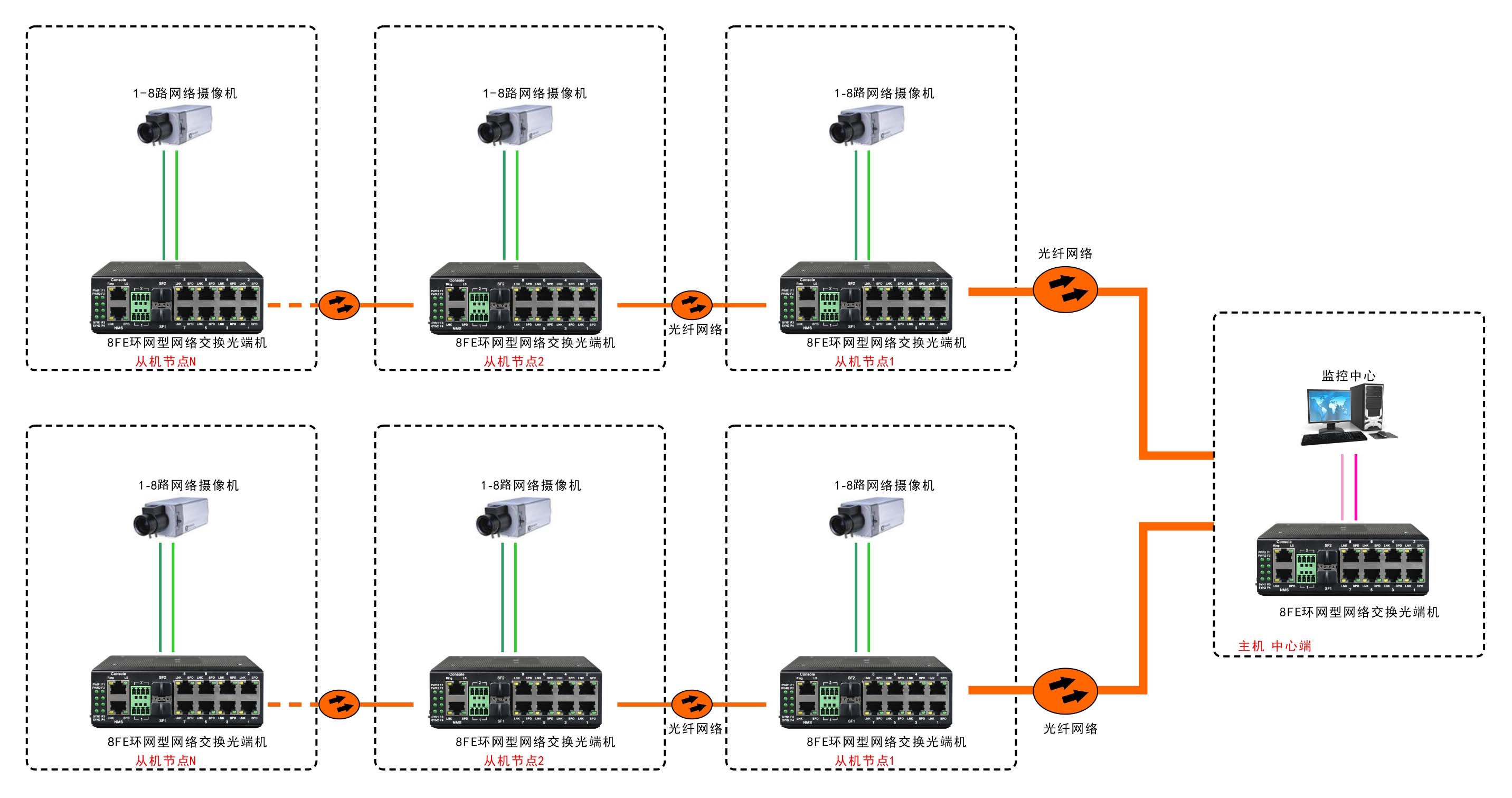

星型(Star)应用场合:

应用方案图例三

应用方案图例三

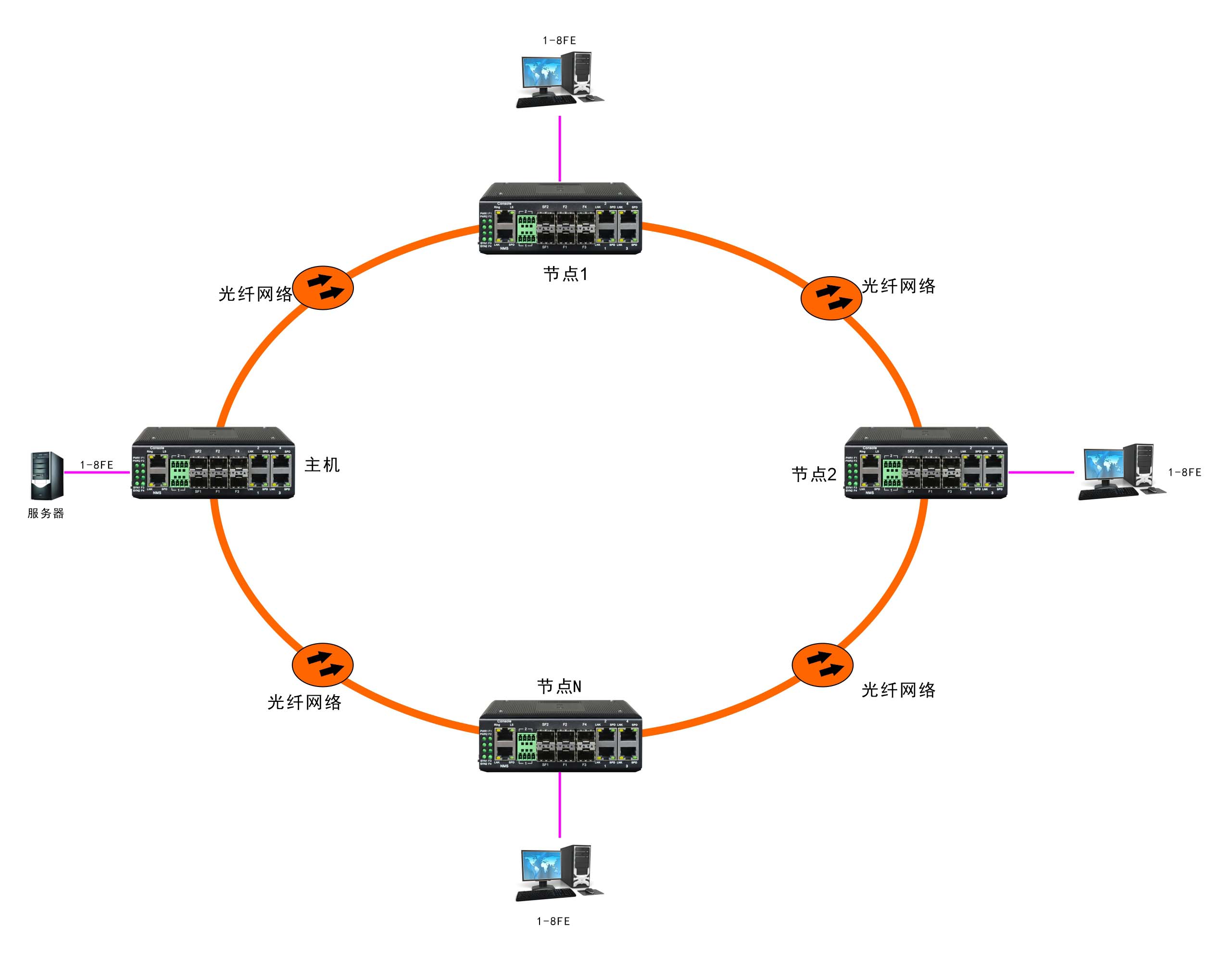

环形(Circle):应用场合:多个节点间需要提供冗余光纤链路保障总线可靠通讯时

应用方案图例四

应用方案图例四

本系列产品应用灵活,同时,该系列产品可采用双光口实现双纤环网冗余功能,当某处光纤故障时,系统会在20ms内重建网络链路,保障系统的正常通信,实现对总线信号传输的自愈保护功能,网络故障排除后系统会自动恢复。
