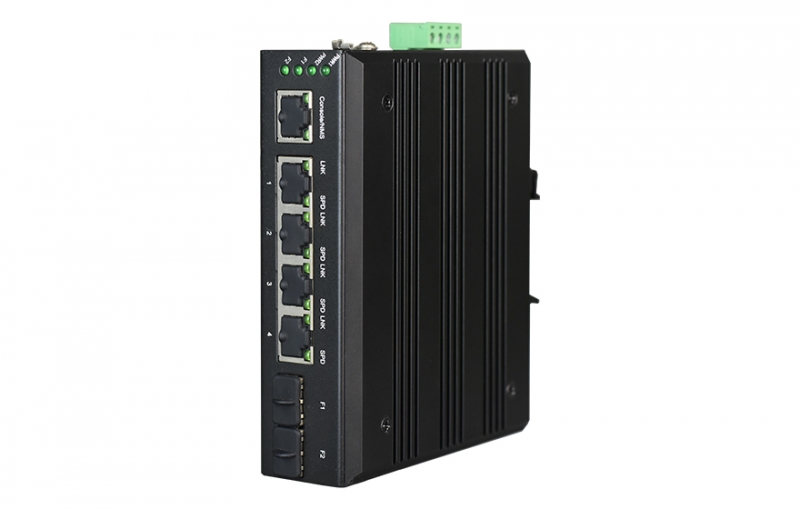

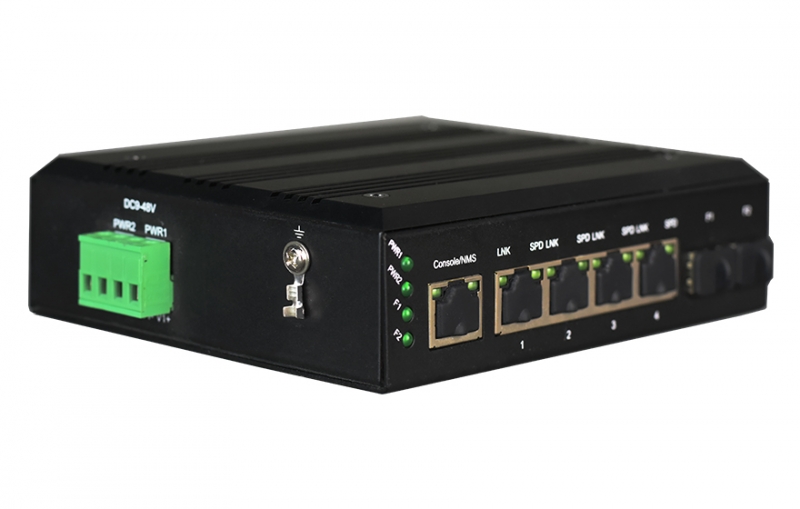

产品描述

本系列产品采用工业轨式设计 4千电+2千光交换机是新一代多业务接入型网管千兆冗余以太网交换机,具有集成度高,功能丰富,简单方便等特点,代表行业内最高水平。含有4路千兆电口和2路千兆光口,特别适用于视频传输等数据流较大的场合。支持丰富的工业交换机应用所需的二层管理协议,支持 ITU G.8032 冗余环网协议,组成级联方式单环网络等拓扑结构, 自愈时间<20ms,保障了网络的实时性和稳定性。交换机是采用成熟的技术和开放的网络标准,适应低温高温,抗电磁干扰强,防盐雾,抗震防抖,满足工业现场的严苛工作环境要求,为工业物联网提供高效、可靠、快捷的解决方案。

功能特点

工业导轨式设计,专为严酷苛刻的工业环境而设计;

可支持 4 路千兆电口和 2 路千兆SFP光接口;

每个电口或光口都支持标准的 ERPS 环网协议,自愈时间小于 20ms ;

支持端口带宽限制、端口流量控制、广播风暴抑制 ;

支持 Web、CLI、Telnet 管理功能 ;

掉电告警、环路告警 ;

提供 Console 调试 ;

可支持做 POE(POE+)设备;

管理功能:

   支持 CLI、WEB、SNMP 管理方式

   支持基于 ingress/egress 的端口限速,支持半双工背压式流控以及 802.3X 全双工流控

   支持基于广播、组播、未知单播的风暴抑制功能

   支持 IEEE 802.1Q 4K VLAN,支持 QINQ

   支持端口镜像,支持 Syslog,支持 Ping 命令等

   支持 COS、DSCP,8 个队列,支持 WRR、SP、WFQ 调度模式,策略 QOS

   支持端口流量统计、在线升级

   支持 STP/RSTP、MSTP,支持 EAPS、ERPS

   支持 IGMP Snooping V1/V2/V3,支持 GMRP

   支持手工聚合,支持静态/动态 LACP 协议

   支持一路继电器告警,支持 RMON 管理,TRAP 告警

   支持 DHCP Snooping,Option 82,支持 802.1X

   支持用户分级管理,支持 ACL 访问控制列表

   支持 DDOS,支持基于端口的 MAC 过滤/绑定

以太接口带防雷保护,防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs,开路峰值输出电压6KV标准;

支持宽范围交直流输入(9V-48V)支持内部隔离,冗余双电源输入电源支持过载保护、防反接保护;

符合工业四级电磁兼容性要求;

超强防雷功能:防雷击,可抗感应高压,防浪涌等无风扇高效散热,降低修复时间;

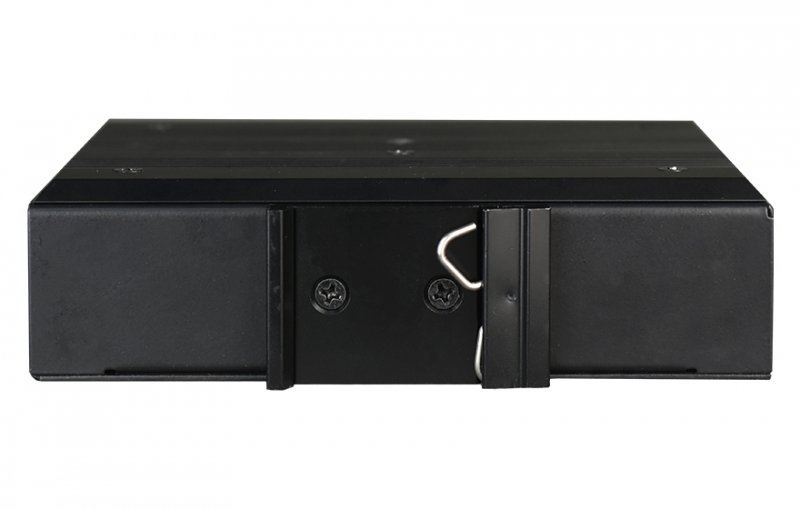

IP40外壳防护等级,能够经受住恶劣环境的考验导轨或壁挂式安装;

宽温型:工作温度-40℃~ +85℃。

技术参数
支持的协议IEEE802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3x、IEEE802.1q、IEEE802.1p、IEEE802.1z、IEEE802.1d、IEEE802.1s、IEEE802.1w、IEEE802.1ax、IEEE802.1ak
最大帧长度10K

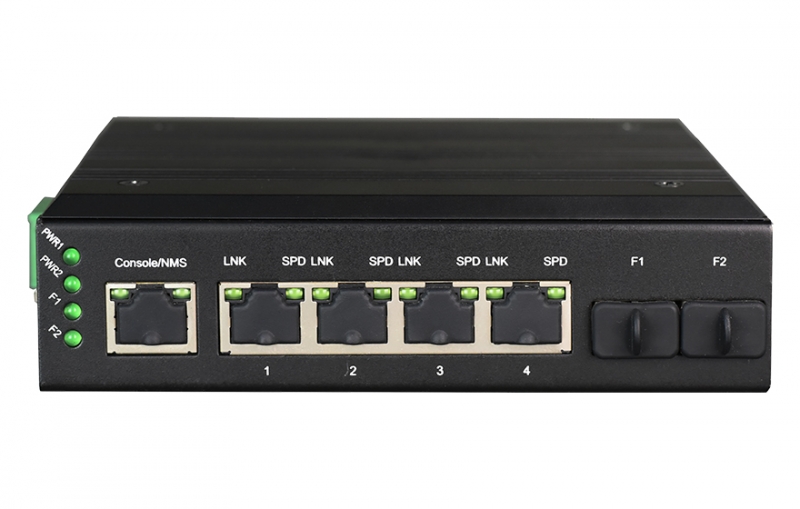

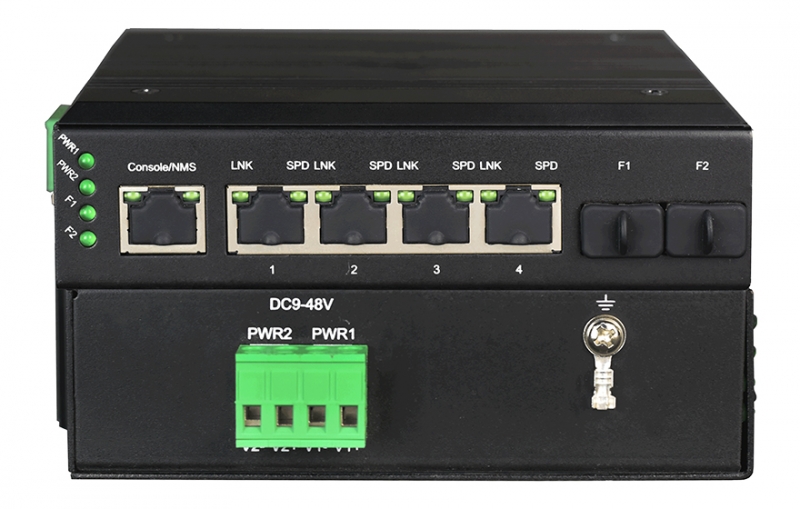

端口数4个10/100/1000M RJ45电口、2个100M/1000M 与SFP光接口,1个Console口
网络介质1000base-LX:使用长波长激光(1310nm)越过多模式和单模式光纤,多模式光纤的最大距离是 550m,单模式是 20-120km。

1000base-SX:62.5μm多模光纤的最大传输距离为275m,使用50μm多模光纤的最大传输距离为550米。

10base-T:3类或3类以上UTP;(支持最大传输距离200m)

100base-TX:5类UTP;(支持最大传输距离100m)

1000base-T:CAT-5E UTP或6类UTP(支持最大传输距离100m)
VLAN地址表4K
MAC地址表8K
缓存4Mbits
背板带宽56Gbit
过滤和转发速率10Mbps:14880pps

100Mbps:148800pps

1000Mbps:1488000pps
使用环境存储温度:-40℃~85℃;存储湿度0%~90%不凝结

工作温度:-40℃~85℃;工作湿度0%~90%不凝结
MTBF>100000小时

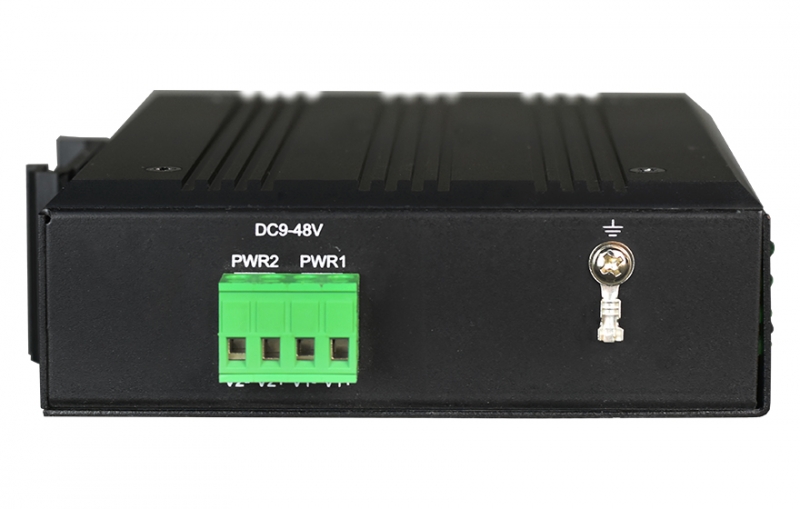

电源冗余双电源输入DC9-48V/AC9-48V 功耗<15W
过载保护:支持;反接保护:支持;冗余保护:支持
接入端子:4芯5.08mm间距插入式端子
功 耗功耗:最大10W
电气和机械特性外观结构: 133mm(长) x 120mm(宽) x 50.0mm(高)
重量1.4Kg/台

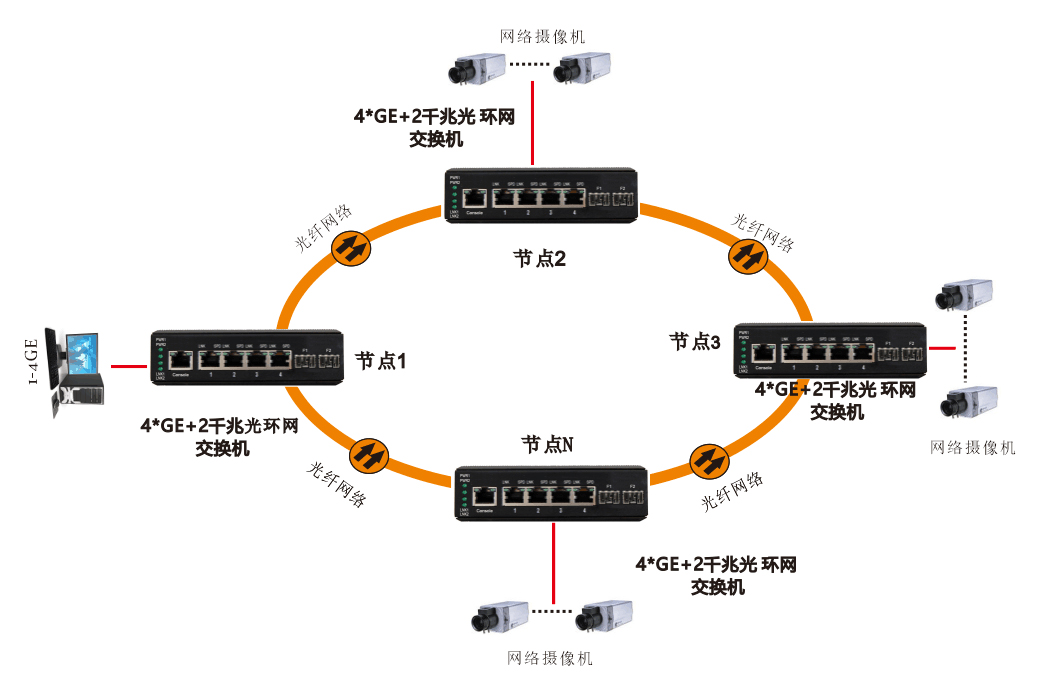

应用方案

网管型-4千兆电口+2路千兆光(SFP)-环网光纤交换机
