产品描述

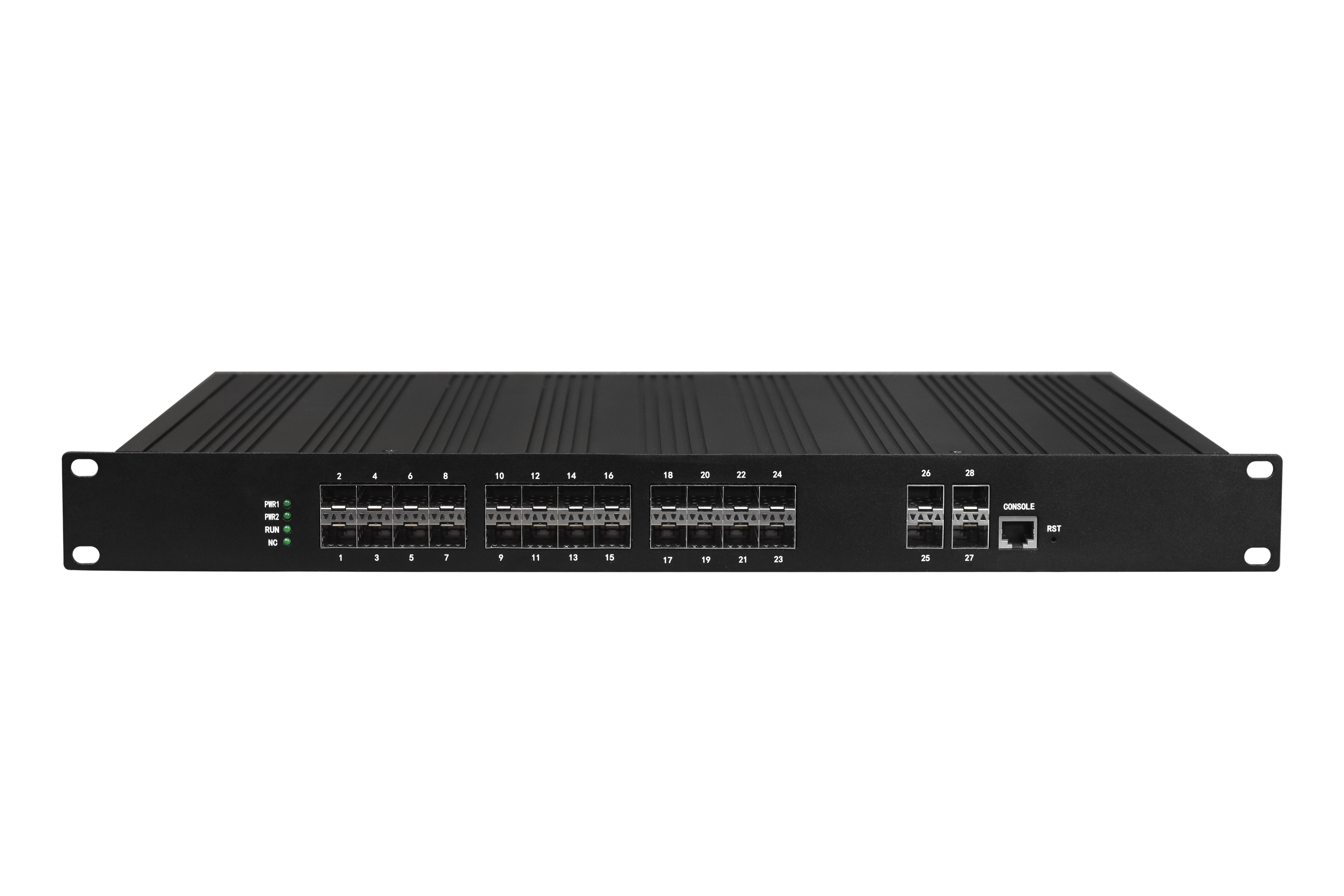

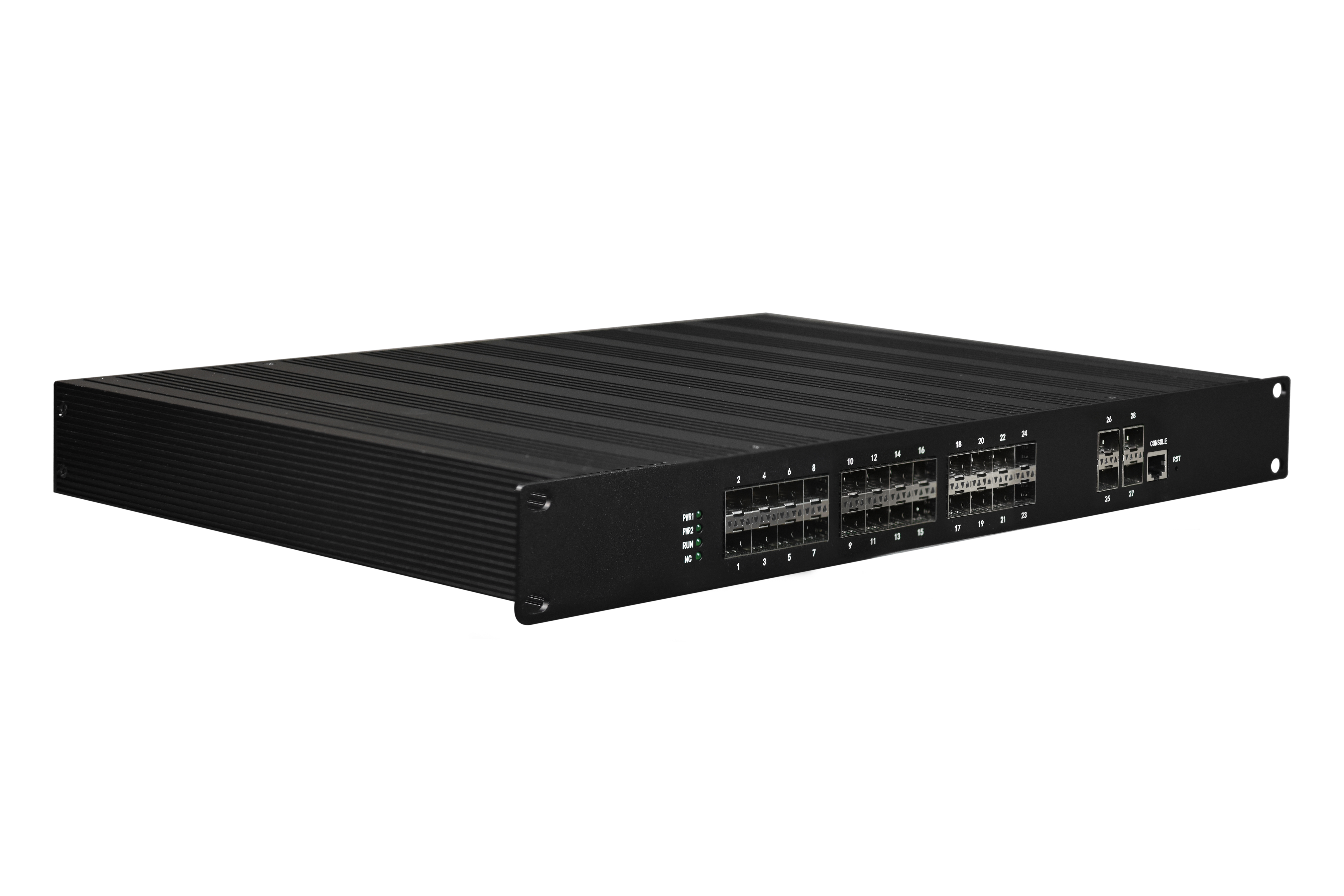

4万兆光+24千兆光是我司自主研发的一款强三层管理型工业轨式万兆以太网交换机,支持 4个100/1000/10000M SFP/SFP光口+24个 100/1000SFP光口 。

完全遵循工业产品设计与用料,外壳采用全铝合金外壳,通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术,提供了耐高/ 低温、防雷等卓越的工业级品质;支持 WEB 管理、VLAN、QoS、SNMP、IGMP 侦听、ACL控制表、静态路由、IP路由和其它网络功能; 支持以太网快速环网保护STP/RSTP/MSTP 生成树环网和ERPS快速环网;工业级的三级 ESD 保护其适合多种场合,例如智能交通、室外监控、工业网络、平安城市和其他恶劣环境中的部署要求。


功能特点

◆全铝合金19英寸外壳,良好散热特性,金氧极氧化工艺,IP40防护等级,专为严酷苛刻的工业环境而设计;
◆支持WEB/HTTP/HTTPS/SSH/Telnet/SNMP/CLI/CONSOLE/ROM多样化的管理和维护方式
◆支持IPV4/IPV6网络管理接口和网络邻居管理
◆支持DHCP服务器,DHCPL2/L3中继代理,DHCPV6服务
◆支持DNS主机和客户端配置管理
◆支持SNMP V1/V2C/V3和Trap消息配置管理
◆支持LLDP和LLDP-MED配置管理,ISDP配置管理
◆支持交换机定时计划管理
◆支持端口模式,端口带宽限速、速率控制、流量控制等各种管理,端口状态面板信息显示
◆支持8组静态和动态lacp汇聚
◆支持单播/组播/广播风暴抑制
◆支持STP/RSTP/MSTP/ERPS 生产树协议和环路保护协议,支持CST和MST配置,消除二层环路、实现链路备份
◆支持端口VLAN IEEE 802.1Q VLAN, Voice VLAN, VLAN双标记QinQ 配置。
◆支持MAC地址老化和静态MAC地址配置
◆支持 IGMP和MVR组播协议,支持 IGMP Snooping/ MLD Snooping,满足多终端高清视
◆频监控和视频会议接入需求。
◆支持Auto-VoIP和UDLD端口配置
◆支持IP路由和L3端口路由管理
◆支持ARP/RIP/OSPF/OSPFV3/BGP/Router Discovery/VRRP/ Route-Map/BFD三层路由
◆支持QOS 802.1P和IP DSCP优先级端口队列管理
◆支持Diffserv差分服务质量管理,包括Class View/Policy View/IPv6 Class View
◆支持Radius/TACACS+服务器和802.1x/Enable级/HTTP/HTTPs/Dot1x认证
◆支持防止DOS攻击配置管理
◆支持端口访问安全管理配置和状态查询
◆支持基于IGMP Snooping/ IPSG/动态ARP检验的端口IP安全管理
◆支持IPV4/IPV6/MAC绑定的ACL管理
◆支持系统日志/端口统计/端口连接/端口电缆测试/SFP光模块信息/EAP包文监测管理
◆支持交换机重启/复位/固定升级/配置导入导出/IMG双固件管理/IP诊断/中英文软件互换
◆支持交换机硬件模块/ CPU温度系统占用查看支持软件功能设置和SNTP时间设置
◆用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A)、轻松了解设备工作状态。
◆符合工业四级电磁兼容性要求;
◆超强防雷功能:防雷击,可抗感应高压,防浪涌等无风扇高效散热,降低修复时间;
◆宽温型:工作温度-40℃~ +85℃;
◆多种电源方式可选:AC220VDC-48V/DC+24V/ DC+12V等;支持AC+DC;AC+AC;DC+DC等双电源备份模式

技术参数

接口

防护

业务接口

4*100/1000/10G Base-X SFP/SFP+自适应,

24*10/100/1000 Base-X SFP

IP等级

IP40

管理接口

1个Console RJ45控制口

电源浪涌防护

IEC 61000-4-5/Level 3(4KV/2KV)(8/20us)

电源接口

DC接线端子,DC品字头

网口浪涌防护

IEC 61000-4-5/Level 3(6KV/2KV)(10/700us)

LED灯

电源指示灯:PWR(绿色) ;系统指示灯:SYS(绿色);光口指示灯:绿色(SFP插槽中间)

辐射抗扰

IEC 61000-4-3/Level 3 (10V/m)

线缆类型及距离

瞬间脉冲抗扰

IEC 61000-4-4/Level 3 (1V/2V)

双绞线

0-100m(CAT5e,CAT6)

传导抗干扰

IEC 61000-4-6/Level 3 (10V/m)

单模光纤

20/40/60/80/100KM

电源磁场抗扰

IEC 61000-4-8/Level4(30A/m)

多模光纤

550m/2KM

电压跌落

IEC 61000-4-11/Level3 (10V)

光纤接口

SFP插槽(双纤LC,单纤LC/SC)

EMI

CLASS A

网络拓扑模式

抗静电干扰

IEC61000-4-2/Level4 (15KV)

环形拓扑

支持

自由跌落

0.5m

星型拓扑

支持

电源反接保护

支持

总线拓扑

支持

防雷

4KV/6KV

树形拓扑

支持

网络安全控制

混合式拓扑

支持

访问控制列表(ACL)

支持IP标准和IP扩展列表

电气特性


支持MAC和端口绑定列表

输入电压

DC10-55V 双电,AC85-265V

认证管理



DOS管理

支持802.1x/Enable级/HTTP/HTTPs/Dot1x

功耗

满载(Total power)<70W


支持DOS攻击配置

PoE支持(无)

服务质量(QOS)

支持802.1P优先级

PoE端口

无


支持IP DSCP优先级

PoE协议

无


支持端口队列优先级

PoE引脚分配

无


支持QoS 队列丢弃优先级

PoE管理模式

无

管理功能

二层交换

命令行

支持


应用方案

交换容量

280G

管理串口

支持

包转发率

41.66Mpps

Telnet

支持

MAC地址表

16K

WEB管理

支持

VLAN支持数量

支持4K

SNMP

支持SNMPv1/v2c/V3

报缓冲区

12M

用户管理

支持

交换模式

储存转发

系统日志

支持

转发延迟

<10us

文件升级

支持

端口特性

交叉直连自动翻转

固件升级

支持

流量控制

支持

SFP模块信息

支持

巨型帧

支持10Kbytes

线缆检测

支持

生成树协议

支持STP/RSTP/MSTP

环境条件

服务器配置

Radius/DHCP/ TACACS+

工作温度

-30℃~+85℃

链路聚合

支持8组

储藏温度

-40℃~+95℃

组播

支持IGMP /MVR

运输温度

-40℃~+95℃

端口镜像

支持

相对湿度

5%~95% 不支持凝露

风暴抑制

支持单播/组播/广播

散热方式

外壳散热

端口流量统计

支持

MTBF

100,000 小时

QINQ

支持

机械结构

LLDP

支持

尺寸

(长×宽×高) 485*300*45mm 机架式

DHCP

支持

安装方式

19英寸机架式

端口限速

支持

外壳材质

全铝

用户配置

支持查看和写入2个级别

重量

2.6KG

MAC地址学习

支持

相关认证

MAC地址绑定

支持IP/VLAN/端口绑定

认证

CE、FCC、RoHS、公安部检测

IPV4/IPV6配置

支持

配套和附件

管理VLAN配置

支持

标准配置

设备,端子,合格证,说明书

三层路由

RIP/OSPF/OSPFV3/BGP/VRRP/BFD

选配配置

DC电源适配器
