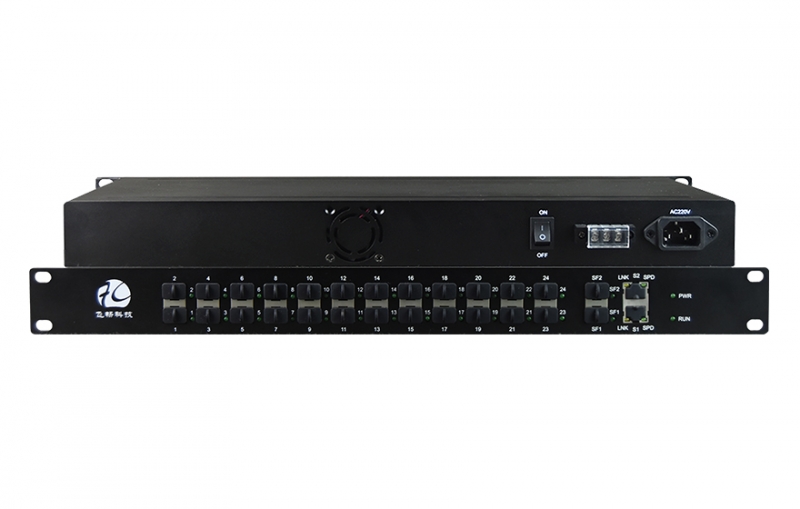

24+2千兆光电复用交换机是一款光纤汇聚型交换机，其具备24个百兆SFP光口、2个千兆光口或复用的2个10/100/1000M自适应以太网电口，以及1个Console口。SFP光口只能是100M全双工模式；而RJ45电口可工作在10M/100M/1000M，全双工或半双工模式。

24+2光纤汇聚型交换机由RJ45电口双绞线接口和SFP光接口组成，分别用来连接双绞线和光纤。SFP接口可按用户需求插入SFP光模块和电模块。它具有良好的稳定性和可靠性。

24+2光纤汇聚型交换机是一种用来将远端的24个光方向百兆光信号集中交换的光电信号交换机。

◆ 基于无阻塞交换芯片设计，背板总带宽高达66Gbit；

◆ 以太网最大包长支持到1632Bytes；

◆ 设备提供24个SFP百兆以太网光口，2个千兆以太网SFP光口与千兆以太网电口复用口；

◆ 24个百兆SFP光槽位可以插入SFP光模块有单模/多模，单纤/双纤，双纤需用二芯光纤才能传输一路以太网信号，而单纤只需一芯光纤就能传输一路以太网信号，传输距离：多模：2Km；单模：20/40/80/120Km；

◆ 千兆电口10/100/1000M，支持全双工和半双工网络通信，带有自动协商能力；

◆ 支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用。

◆ 光纤部分

多模光纤:

50/125um 或 62.5/125um，

传输距离：2Km  多模光纤，衰减(3dbm/km )

波长: 850nm

发射功率: -12dBm (Min) ～ -9dBm (Max)

接收灵敏度: -28dBm (Min)

链路预算: 16dBm

单模光纤:

8/125um 或 9/125um,

传输距离: 20Km  单模光纤，衰减(0.35dbm/km ) (实际如需更大距离需定制)

波长: 1310nm（超长距离传输时选用1550nm波长）

发射功率:  -9dBm (Min) ～-5dBm (Max)

接收灵敏度: -27dBm (Min)

链路预算: 18dBm

◆ 以太网接口

协    议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速    率：10/100/1000M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座, 支持Auto-MDIX（交叉/直通线自适应）

◆ 电气和机械特性

系统电源：AC180V ～260V；DC –48V；DC +24V

功耗：≤5W

外观结构: (长×宽×高)  485*138*45mm 机架式

◆ 环境指标

工作温度：-10℃—+60℃

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF： ＞100,000小时

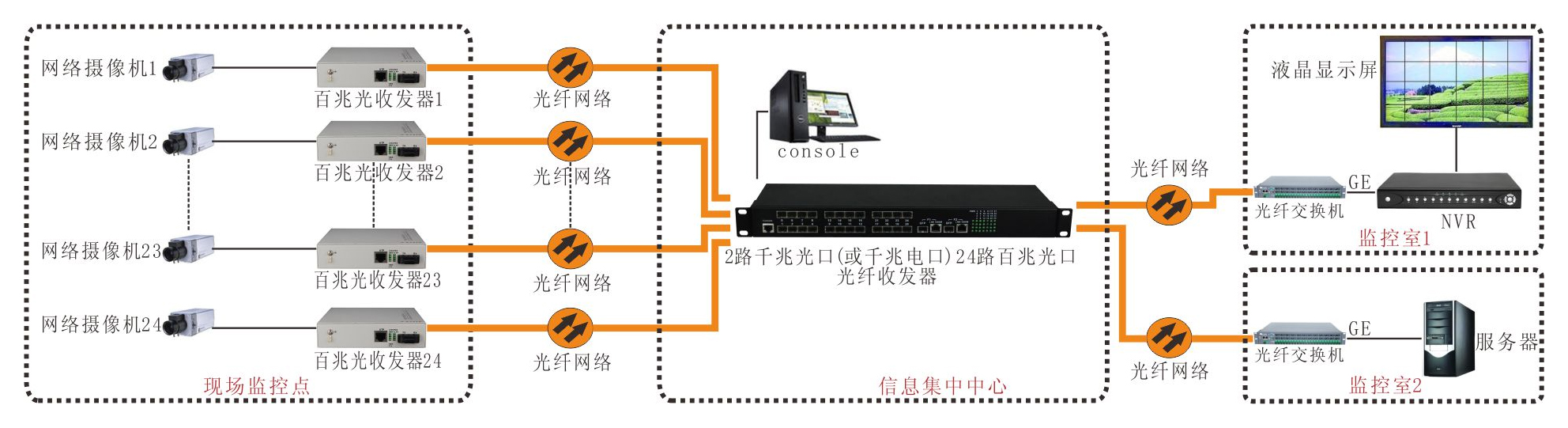

应用方案一：

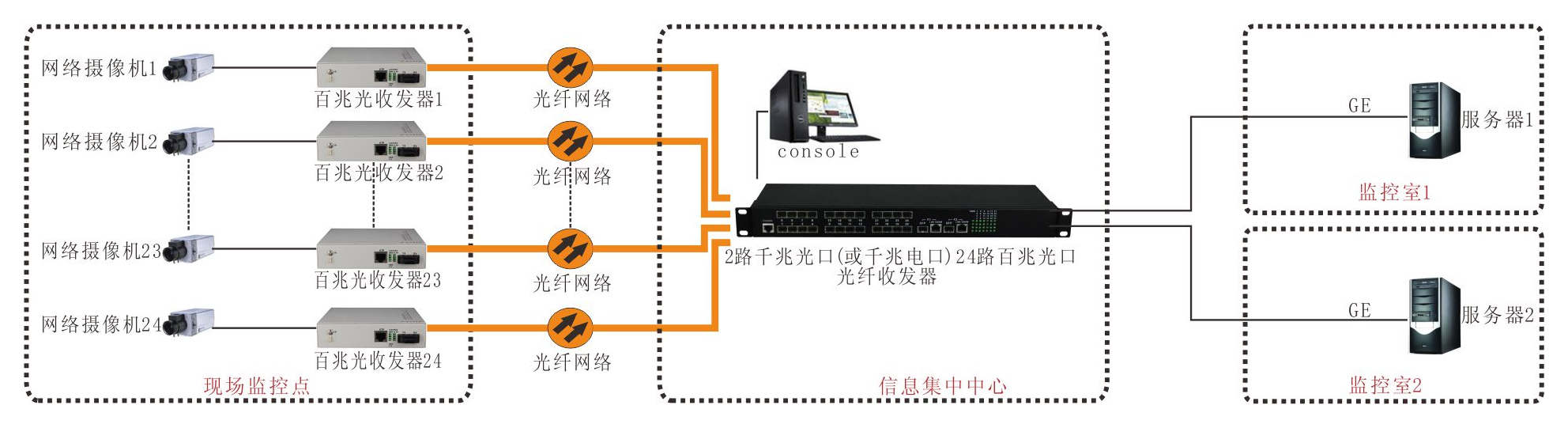

应用方案二：
