产品描述

本系列产品是以太网IEEE802.3介质转换器,能够实现1路千兆光以太转1路百兆电以太+1路RS232/422/485串口支持(20/40/60/80/100公里)传输。

设备基于以太网交换芯片+FPGA方案,带强大的本端与远端管理功能,2U插卡时可以配置SNMP网管卡管理,具备完善的告警功能,整机工作稳定可靠,功耗低,集成度高,体积小。

功能特点

工业导轨式设计,专为严酷苛刻的工业环境而设计;

设备提供1路千兆以太电口,1路RS232/422/485串行接口,1路千兆光以太接口,总的传输带宽为线速1000M;

电口10/100/1000Mbps 自适应,电口 MDI/MDI-X 自适应无需手动调整;

交换机内建1Mbit MP-SSRAM高速内存,无阻塞设计,最大背板带宽16GBit/S;

基于FPGA+ARM设计,带强大的本端与远端管理功能,可以与2U插卡式设备相连,时可以配置SNMP网管卡管理;

支持VLAN超长数据包的传输,可以与支持IEEE802.1Q协议的交换机产品匹配使用,支持最大为10K字节的以太包;

具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能;

以太接口与串行数据带防雷保护,防雷达到GB/T17626.5(IEC61000-4-5)短路电流波8/20μs,开路峰值输出电压6KV标准;

提供1路RS232/485/422接口可选RS232/485/422通道可以传输异步从0-115200波特率的串口数据;,

网管实时查看及管理本端与对端以太网的接口状态与设置;设备带掉电检测功能,能检测当光信号丢失时为对端设备掉电或是光纤不通;

支持宽范围9-55V交流与直流电源输入;

支持内部隔离,冗余双电源输入;

电源支持过载保护、防反接保护;

符合工业四级电磁兼容性要求;

超强防雷功能:防雷击,可抗感应高压,防浪涌等;

无风扇高效散热,降低修复时间;

阳极氧化铝合金外壳,IP40防护等级,能够经受住恶劣环境的考验;

导轨或壁挂式安装;

宽温型:工作温度-40℃~ +85℃;

所有型号皆通过100%烤机测试,保修期:5年。

技术参数

◆ 光纤部分

   光纤:单纤双纤

   光纤接口:FC/SC/ST/LC(SFP)

   波长:850nm/1310nm 多模;1310nm/1550nm 单模

   无中继传输距离:20~120Km

   典型发射功率:

   单模1310/1550nm:≥-9dBm

   多模850nm:-18dBm

   多模1310nm: -25dBm

   接受灵敏度范围:-28dBm~- 40dBm

◆ 10/100/1000M以太网接口

   协    议:符合IEEE 802.3z,IEEE 802.3ab

   速    率:10/100/1000M自适应,全/半双工完全自适应

   MAC地址表:可以学习4096个MAC地址

   物理接口:RJ45座 支持Auto-MDIX(交叉/直通线自适应)

◆ 串行接口

   波特率:0-115.2K

   接口特性:EIA-RS232/EIA-RS422/EIA-RS485

   物理接口:接线端子

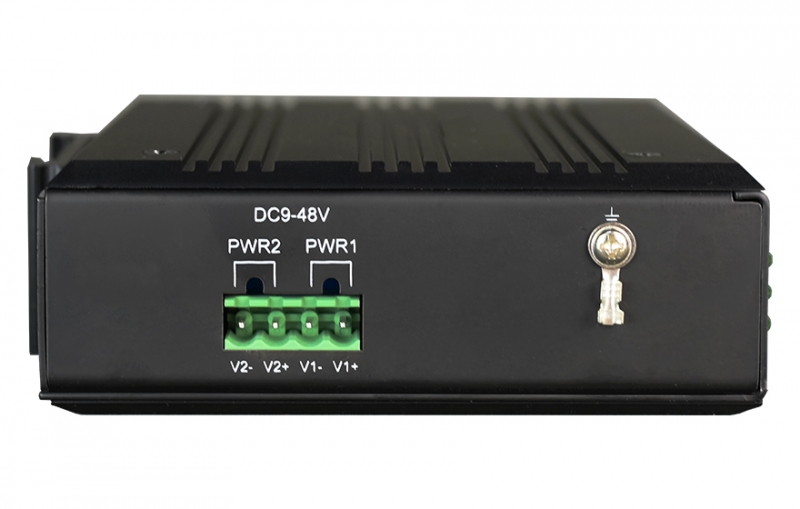

◆ 电源

   冗余双电源输入:DC9-48V 功耗<5W

   过载保护:支持

   反接保护:支持

   冗余保护:支持

   接入端子:4芯5.08mm间距插入式端子

◆ 机械与产品尺寸

   外壳:IP40防护等级,铝合金材质

   尺寸:133mm(长) x 120mm(宽) x 31.0mm(高)

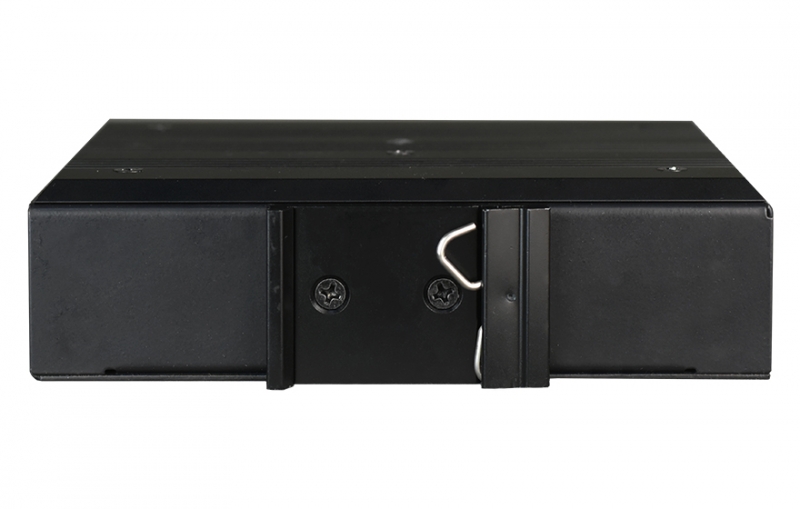

   安装方式:导轨安装、壁挂式安装

   重量:0.685kg/台

◆ 环境指标

   工作温度:-40℃—+85℃(工业级)

   储存温度:-40℃—+85℃

   工作湿度:0%—95%(无凝结)

   MTBF:    >100000小时

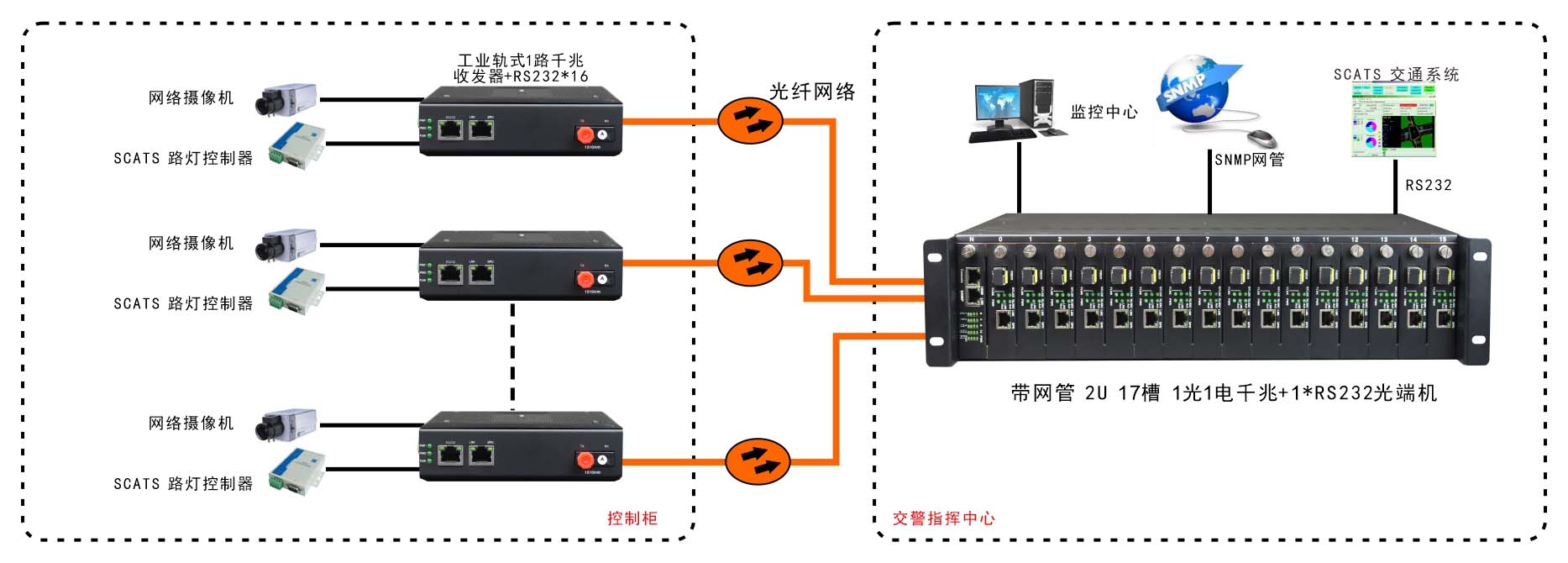

应用方案

网管型 工业级1路千兆光口转1路千兆电+1路串口交换机
