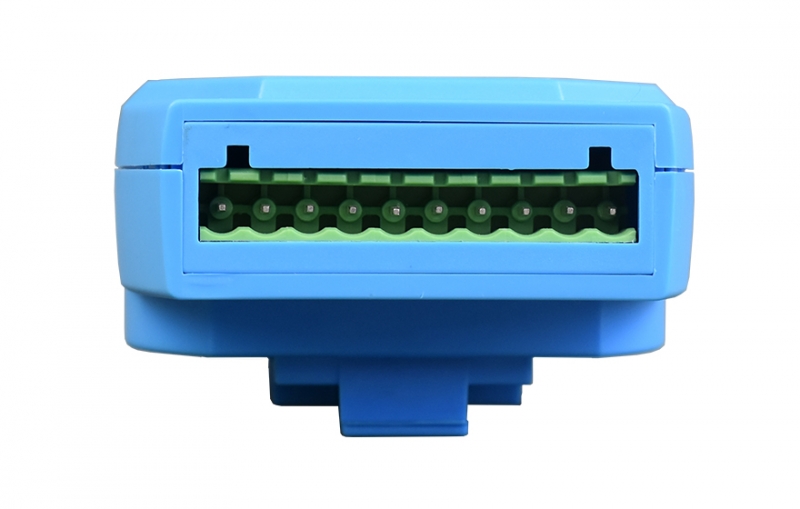

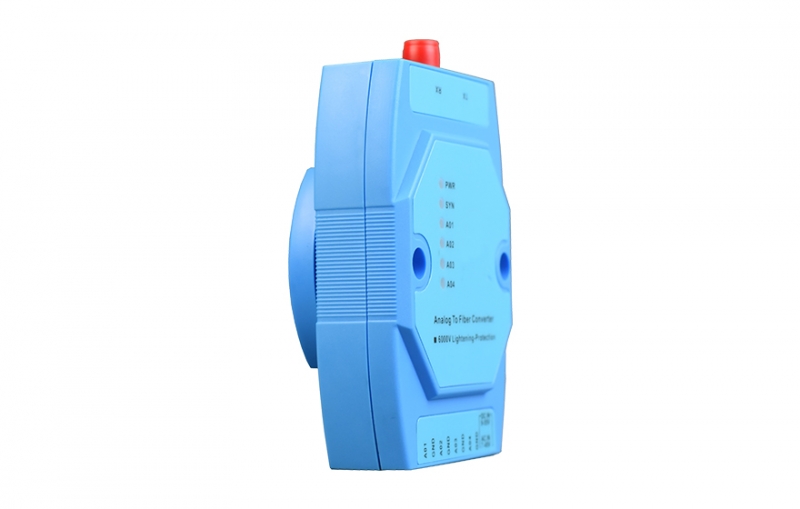

产品描述

本系列设备采用大规模FPGA设计,采用独创技术,可同时支持 1~4 通道模拟量信号(电流/电压)到光纤中继。该设备采用宽12-55V AC或DC电源供电,高性能FPGA可编程器件无MCU处理,高速转换,采样频率可以到20KHZ,12位 AD 转换芯片,解决了电磁干扰、地环干扰和雷电破坏的难题,大大提高了控制信号可靠性、安全性和保 密性,同时也解决了电缆传输距离受限的问题。

功能特点

该设备配对使用, 本端信号输入,对端信号输出;

支持 4~20mA,1-4路电流量;或支持 0~10V/0~5V,1-4路电压量;4 路模拟量输入输出可任意组合;

4路模拟量的AD/DA 通道采用FPGA并行读写,非MCU顺序读写模式,每路模拟量时延<0.1ms;

每路模拟量通过FPGA读取高速采样数据 ,采样速率为20K 次/秒,远高于市场同类产品;

多模光纤/单模光纤可选,多模可传输 2KM,单模可传输 20KM,ST/SC/FC 接口可选;

具有信号故障保护功能;全方位显示电接口和光纤运行状态 ;

4-20ma接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准;

支持宽范围交直流输入支持内部隔离,电源支持过载保护、防反接保护;

超强防雷功能:防雷击,可抗感应高压,防浪涌等;

无风扇高效散热,降低修复时间;

提供DIN 35mm轨式安装,或壁挂式安装方式;

宽温型:工作温度-40℃~ +85℃;

所有型号皆通过100%烤机测试,保修期:5年。

技术参数

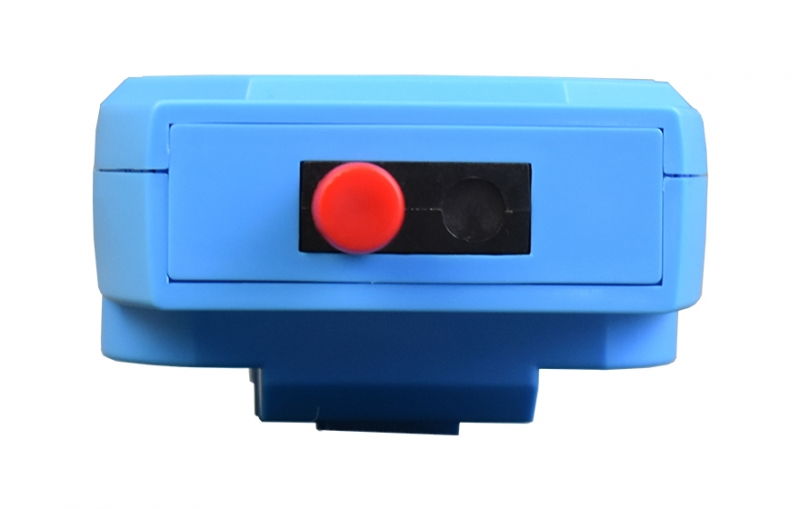

◆ 光纤部份

光口:1

光纤:单纤双纤

光纤接口:FC/SC/ST/LC(SFP)

波长:850nm/1310nm多模;1310nm/1550nm单模

无中继传输距离:20~120Km

典型发射功率:

单模1310/1550nm:<-9dBm

多模850nm:-18dBm

多模1310nm: -25dBm

接受灵敏度范围:-28dBm~- 40dBm

◆ 电流模拟量

输入输出范围: 0~20mA(包含 4~20mA)

分辨率:  12位

采样速率:  20K 次/秒

时间延迟: <0.1ms

最大负载能力: 600Ω;

输入电阻:  125Ω;

精度:  0.4%(常温)

◆ 电压模拟量

输入输出范围: 0~10V(包含 0~5V)

分辨率:  12位

采样速率:  20K 次/秒

时间延迟:  <1ms

最大负载能力: 600Ω;

输入电阻:  100KΩ;

精度:  0.4%(常温))

◆ 环境指标

工作温度:-40℃~+85℃

储存温度:-40℃~+85℃

工作湿度:0%~95%(无凝结)

MTBF:   >100000小时

应用方案

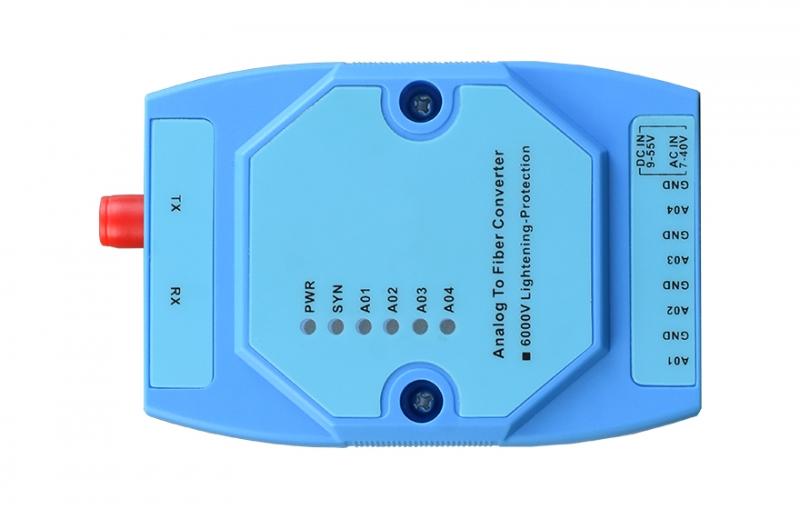

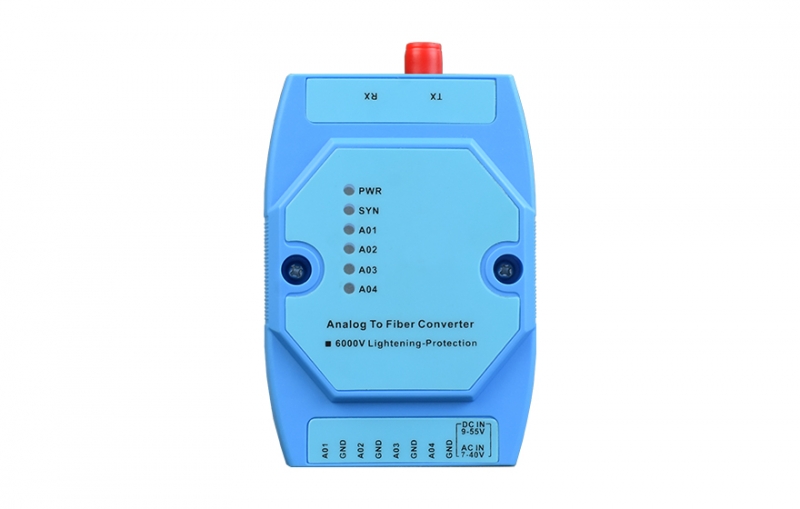

亚当模块 工业级1-4路 4-20mA 模拟量光端机
