产品描述

提供1-32路单向开关量或16路双向开关量在光纤中传输,该产品解决了电磁干扰、地环干扰和雷电破坏的难题,提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制 、过程控制和交通控制等场合,特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。

功能特点

可以支持单向32路开关量与双向16路开关量;开关量类型支持干结点与湿节点;

每路有开关量开与闭的指示灯状态指示;输入开关量开与闭自动检测,当输入什么状态,开关量输出即为什么状态;

开关量在开机状态或光纤没有接入时其开关状态稳定,不会出现乱动作状态;

开关量输入接口自带滤波器,滤除干扰脉冲,保证输出端的稳定输出开关量信号;

可以设置每路开关量输出在光纤没有接通时的常开与常闭的状态;

开关量接口防雷达到IEC61000-4-5(8/20μS)差模:6KV 阻抗(2Ω);共模:6KV,阻抗(2Ω)标准;

支持宽范围9-55V交流与直流电源输入;

支持内部隔离,冗余双电源输入;

电源支持过载保护、防反接保护;

符合工业四级电磁兼容性要求;

超强防雷功能:防雷击,可抗感应高压,防浪涌等;

无风扇高效散热,降低修复时间;

阳极氧化铝合金外壳,IP40防护等级,能够经受住恶劣环境的考验;

导轨或壁挂式安装;

宽温型:工作温度-40℃~ +85℃;

所有型号皆通过100%烤机测试。

技术参数

◆ 光纤部份

光口:1

光纤:单纤双纤

光纤接口:SC/FC/ST/LC(SFP)可选

波长:850nm/1310nm多模;1310nm/1550nm单模

无中继传输距离:0~80Km

典型发射功率: 单模100uw — 0.93mw

◆ 开关量接口

输出接口类型:

干节点

1:信号继电器干接点输出;

2:光MOS继电器输出(最大内阻25Ω)

脉冲量:

光MOS继电器输出,0-VCC(VCC为本机供电电源电压)

响应时间:

信号继电器干接点输出:<1.2ms

光MOS继电器输出<0.6ms

开关信号:

信号继电器干接点输出:30VDC/0.5A;

光MOS继电器输出:245VDC/0.12A

最大开关频率: 50HZ

输出浪涌保护:

信号继电器干接点输出:无;

光MOS继电器输出:TVS+固体放电管防护

◆ 电源

冗余双电源输入:AC&DC9-48V 功耗<5W

过载保护:支持

反接保护:支持

冗余保护:支持

接入端子:4芯5.08mm间距插入式端子

◆ 机械与产品尺寸

外壳: IP40防护等级,铝合金材质

尺寸:162mm(长) x 132mm(宽) x 50.0mm(高)

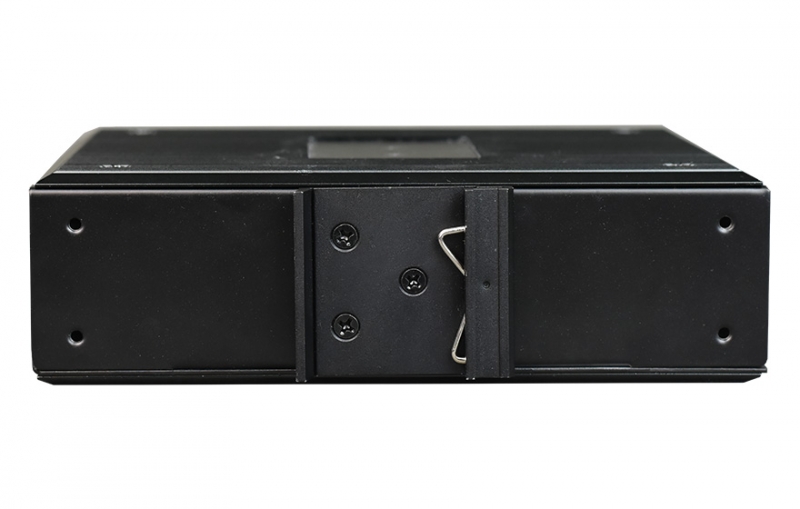

安装方式:导轨安装、壁挂式安装

◆ 环境指标

工作温度:-40℃—+85℃

储存温度:-40℃—+85℃

工作湿度:0%—95%(无凝结)

MTBF:   >100000小时

应用方案

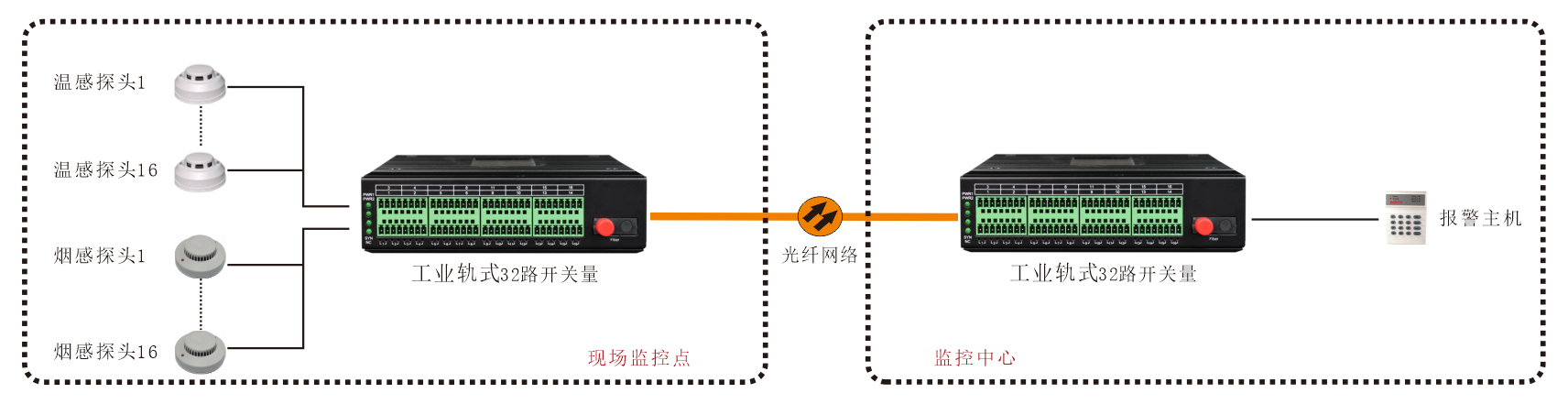

工业轨式-32路开关量光端机方案图
