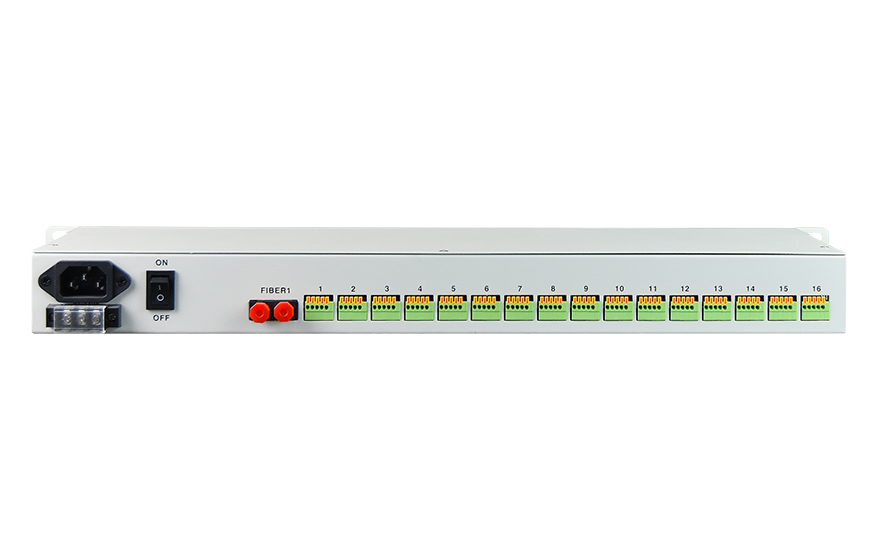

产品描述

1-32路开关量光端机为纯开关量(告警量)光端机 提供1-32路开关量在光纤中传输,该产品解决了电磁干扰、地环干扰和雷电破坏的难题,提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制、过程控制和交通控制等场合,特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。

开关量接口支持干接点与脉冲量的湿接点两种类型。

功能特点

基于自主知识产权的集成电路;

开关量接口支持信号继电器干接点与支持光MOS继电器的脉冲量湿接点两种类型;

可以配置成1路/2路/4路/16路/32路 单向开关量或1路/2路/4路/8路/16路 双向开关量模式;

输入开关量常开常闭自动检测,当输入什么状态,开关量输出即为什么状态,方便工程开通;

开关量在开机状态或光纤没有接入时其它开关状态稳定,不会出现乱动作状态;

每路有开关量开与闭的指示灯;

开关量接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准;

多种电源方式可选:AC220V、DC-48V/DC24V等;支持AC+DC;AC+AC;DC+DC等双电源备份模式。

技术参数

◆ 光纤部分

   光纤:单纤双纤

   光纤接口:FC/SC/ST/LC(SFP)

   波长:850nm/1310nm 多模;1310nm/1550nm 单模

   无中继传输距离:20~120Km

   典型发射功率:

   单模1310/1550nm:<-9dBm

   多模850nm:-18dBm

   多模1310nm: -25dBm

   接受灵敏度范围:-28dBm~- 40dBm

◆ 开关量接口(干接点)

   接口类型:信号继电器接口

   响应时间:< 1.2ms

   开关信号输出:30VDC/0.5A

   最大开关频率:50HZ

◆ 开关量接口(脉冲量/湿接点)

   接口类型:光MOS继电器接口

   响应时间:< 0.5ms

   开关信号输出:0-VCC/0.12A(VCC为本机供电电源电压)

   最大开关频率:50HZ

   输出浪涌保护:TVS + TSS防护

◆ 电气和机械特性

   系统电源:AC180V ~260V

   功耗:<5W

   外观结构: 485(长)X140(宽)X45(高)mm 19英寸 1U机架式

◆ 环境指标

   工作温度:-10℃~+60℃(商业级)/-40℃~+85℃(工业级)

   储存温度:-40℃~+85℃

   工作湿度:0%~95%(无凝结)

   MTBF:>100,000小时

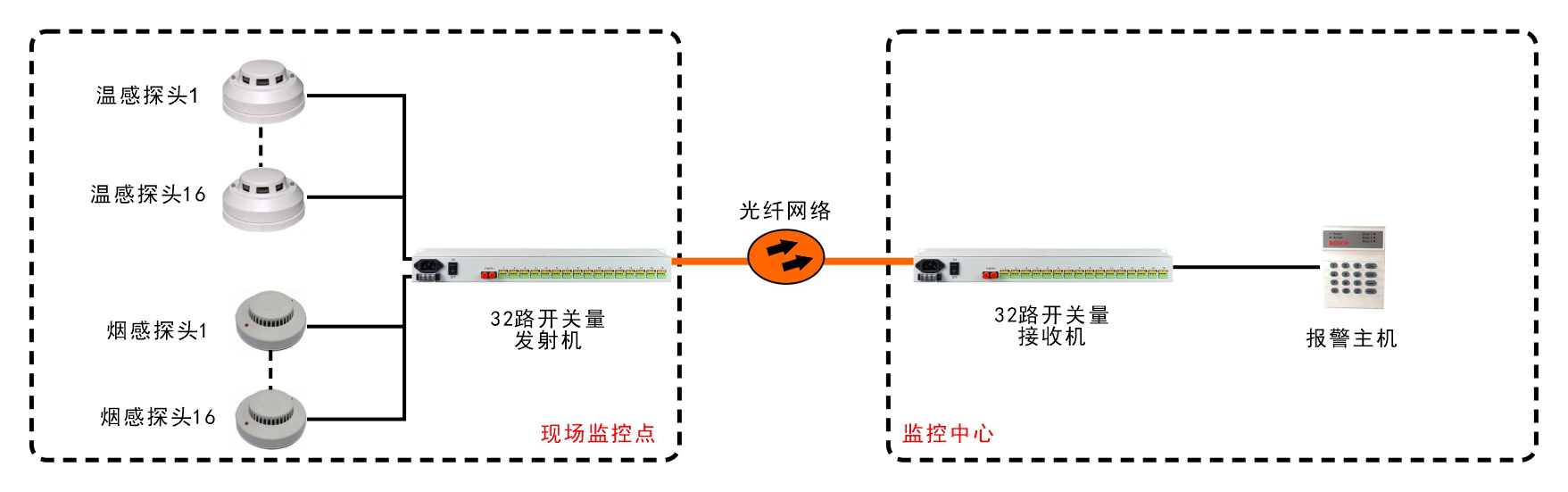

应用方案

32路单向/16路双向开关量光端机
