产品描述

本转换器实现RS-232-RS-485/422有源隔离转换,基于FPGA设计,并采用2500V隔离电压DC-DC隔离电源供电不采用串口窃技术,通信信号采用高速光耦隔离。

设备自带线路短路与数据错误侦测功能。RS485/422接口有三级防雷保护,通信距离长达1800米,广泛应用于复杂的工业系统中。

功能特点

基于FPGA设计,能根据发送的数据自动产生生精准RS485收发切换使能信号,可以自动检测、控制RS-485数据流性能远优于普通的斯密特触发器的使能产生方式;

特有接口自适应技术,无需开关设置,随意切换RS-485/RS-422接口;

自带线路短路检测与数据错误侦测功能,能检测RS485时线路A-B短路,或RS422时T+与T-短路和R+与R-短路,并有指示灯指示,并能侦测到接收数据错误(由某些节点故障时接收到的数据连0大于最小波特率(300)的最长连0时间);

RS232-RS485/422波特率300-115.2K 与300-921K自适应两种产品可选;

采用隔离电压2500V DC-DC电源供电不采用串口窃电,提高了设备的适用面,通信信号采用高速光耦隔离;

串行口接口三级防雷保护防雷达到IEC61000-4-5 (8/20μS) 6KV 阻抗(2Ω)标准;

输入电压宽范围(DC9-55V,AC7-43V),并能自动检测输DC电源的极性,并内置自恢复保险丝;支持过载保护、防反接保护;

符合工业四级电磁兼容性要求;

超强防雷功能:防雷击,可抗感应高压,防浪涌等;

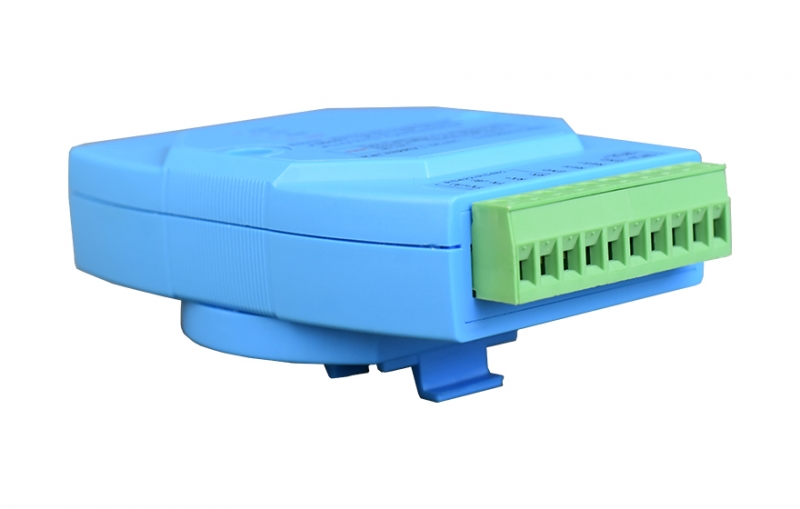

导轨或壁挂式安装;

宽温型:工作温度-40℃~ +85℃;

所有型号皆通过100%烤机测试。

技术参数

◆ 串行接口

标准

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面:

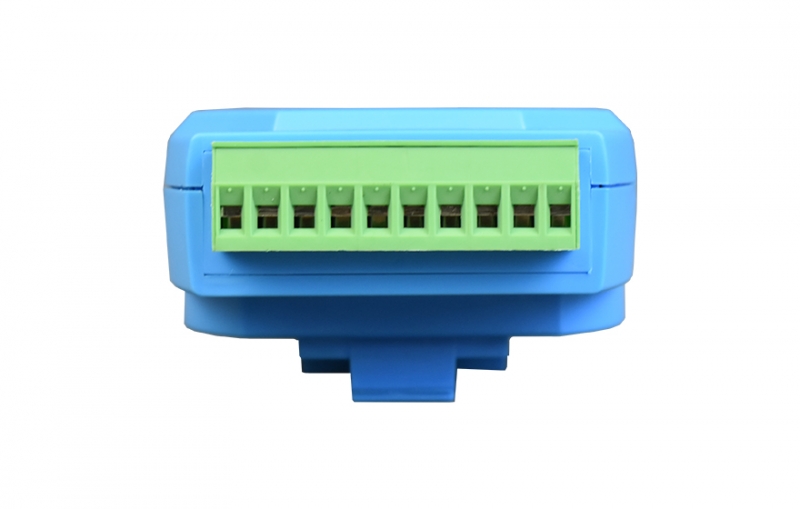

接口:

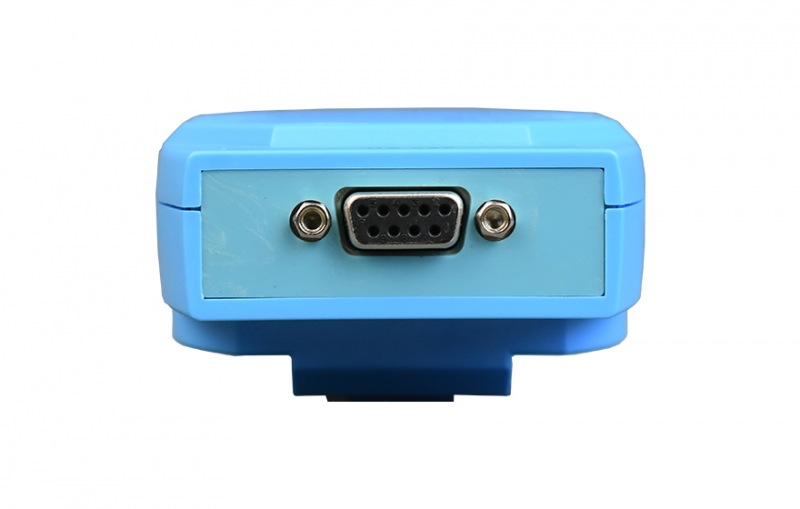

RS-232:孔式DB9;

RS-422:4-wires;

RS-485:2/4-wires

以下:SG  = Signal Ground

RS-232:TxD(DB9-2) RxD(DB9-3)SG(DB9-5)

内部回路:RTS 到 CTS,DTR 到DSR 和 DCD

RS-422:TxD+ TxD- RxD+ RxD- SG

RS-485 4 wires:TxD+ TxD- RxD+ RxD- SG

RS-485 2 wires: A(对应TX+)B(对应TX-)SG

RES+RES-:终端120欧匹配电阻使能,匹配电阻设备已内置,使用时RES+与RES-短路即可。

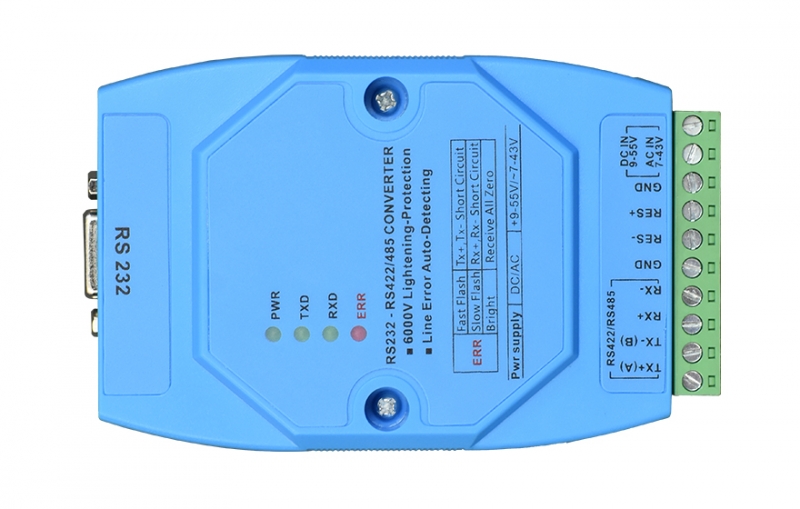

◆ LED 指示灯

名称颜色状态描述
PWR绿色电源已接上


电源没有接上
TXD绿色RS232串口有数据发送出去


RS232串口无数据发送出去
RXD绿色RS232串口有数据接收


RS232串口无数据接收
ERR红色快闪RS422/485的2根数据线Tx+Tx-短路


慢闪RS422 Rx+Rx- 数据线短路


常亮由某些节点故障时接收到的数据连0大于最小波特率(300)的最长连0时间


正常工作

◆ 环境指标

工作温度:-40℃—+85℃

储存温度:-40℃—+85℃

工作湿度:0%—95%(无凝结)

MTBF:>100000小时

应用方案

智能RS232转RS422-485串口转换器-方案图
