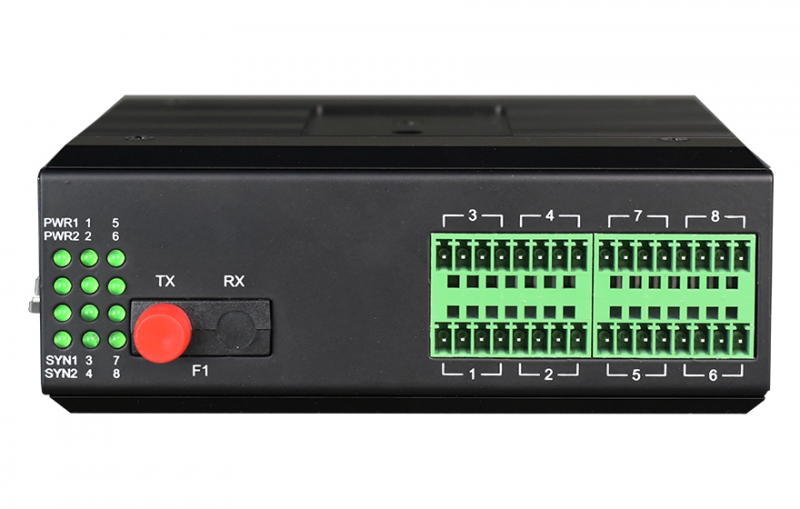

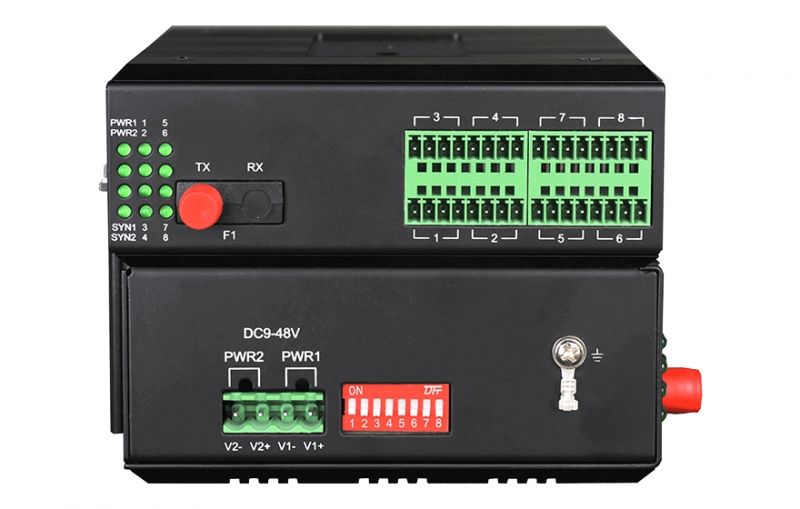

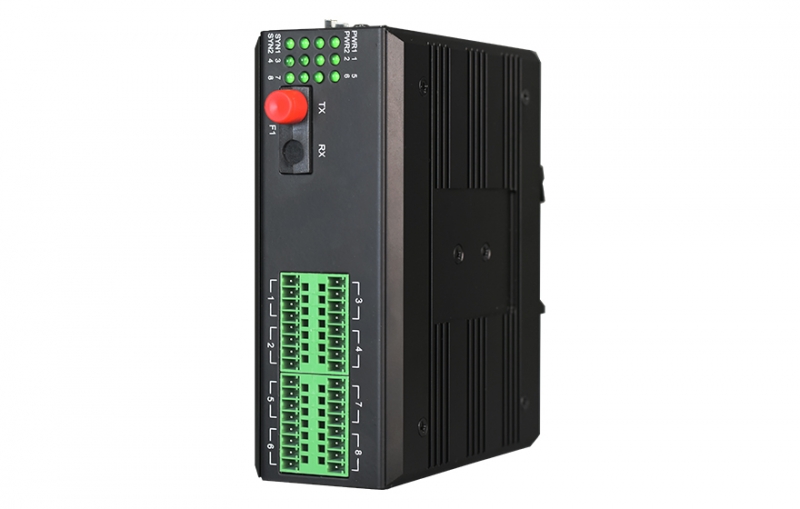

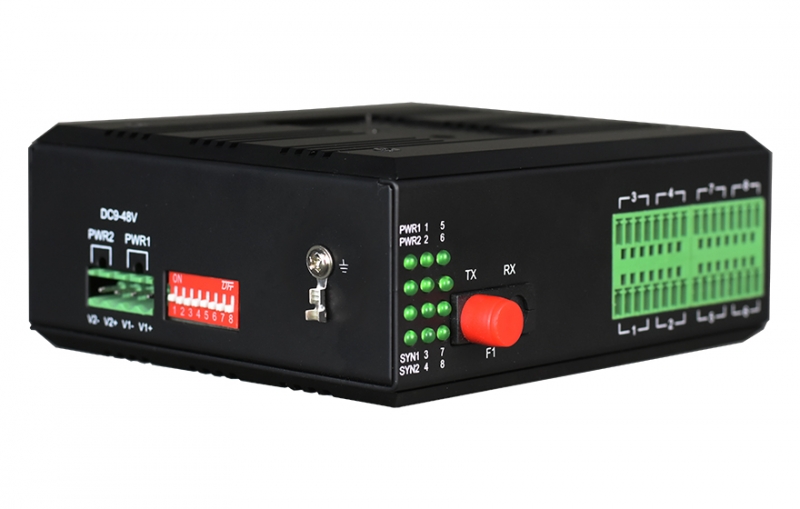

产品描述

本CAN总线光端机能实现CAN总线信号转换为光信号在光纤上传输,起到延长了CAN总线的通信距离的作用,同时由于采用光纤通信,解决了电磁干扰、地环干扰和雷电破坏的难题,大大提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制、过程控制和交通控制等场合,特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。

功能特点

基于自主知识产权的集成电路;

提供1-2个CAN总线接口,1个光口;

CAN数据全透明通讯,波特率自适应无需任何设置;

CAN接口最大节点数128个;CAN接口最大速率0-1Mbps;

CAN接口速符合国际CAN1.0、CAN2.0标准;

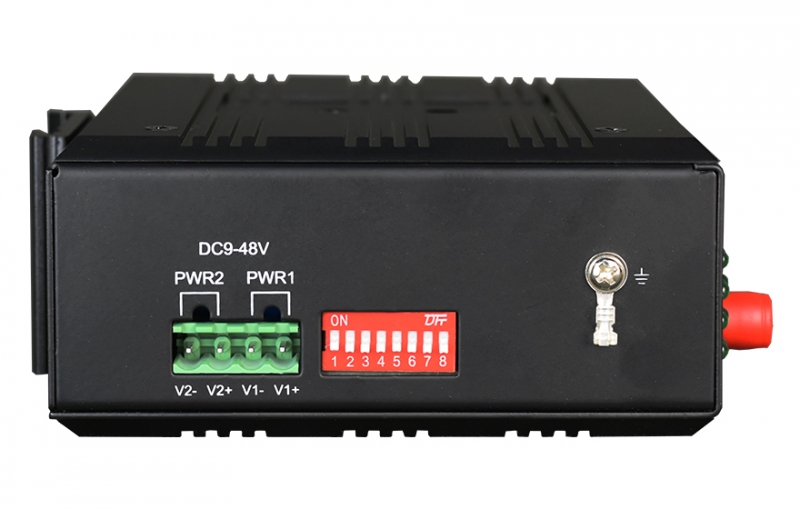

支持宽范围交直流输入支持内部隔离,冗余双电源输入电源支持过载保护、防反接保护;

符合工业四级电磁兼容性要求;

超强防雷功能:防雷击,可抗感应高压,防浪涌等;

无风扇高效散热,降低修复时间;

IP40外壳防护等级,能够经受住恶劣环境的考验;

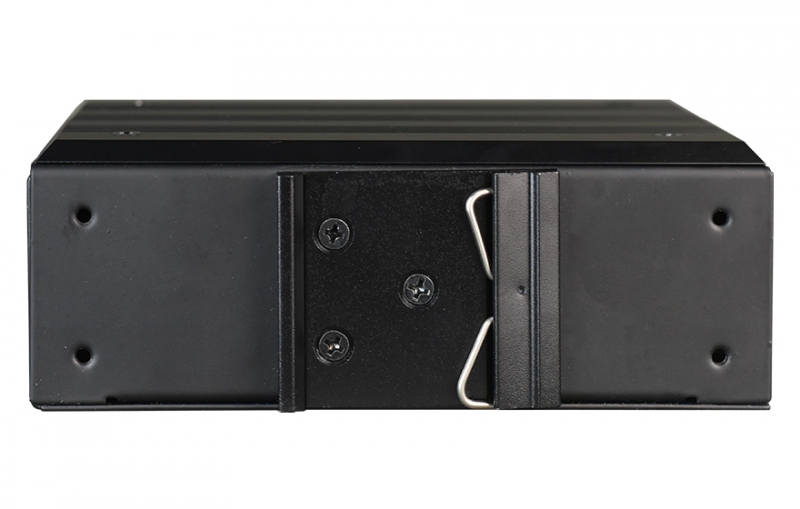

导轨或壁挂式安装;

宽温型:工作温度-40℃~ +85℃;

所有型号皆通过100%烤机测试,保修期:5年;

CAN接口带防雷保护,防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μS开路峰值输出电压6KV标准。

技术参数

◆ 光纤部份

光口:1

光纤:单纤双纤

光纤接口:FC/SC/ST可选

波长:850nm/1310nm多模;1310nm/1550nm单模

无中继传输距离:20~120Km

典型发射功率:

单模1310/1550nm:<-9dBm

多模850nm:-18dBm

多模1310nm: -25dBm

接受灵敏度范围:-28dBm~- 40dBm

◆ CAN总线接口

标准

协议: 符合国际CAN1.0,CAN2.0标准

速率: 0~1000Kbps

物理接口: 工业端子

CAN 定义: CANH, CANL, GND

◆ 电气和机械特征

系统电源: AC7V~50V;DC9-55V;

功耗:  <2W

外观结构: 133mm(长) x 120mm(宽) x 50.0mm(高)

◆ 环境指标

工作温度:-40℃~+85℃

储存温度:-40℃~+85℃

工作湿度:0%~95%(无凝结)

MTBF:   >100000小时

应用方案

工业级1-2路CAN总线光端机
