产品描述

本系列产品采用工业轨式设计,设备为点对点结构设计,实现在恶劣环境下,数据传输的稳定性、可靠性和实时性。工作时网络信号成链状结构,更简化了工程安装,降低了工程成本。

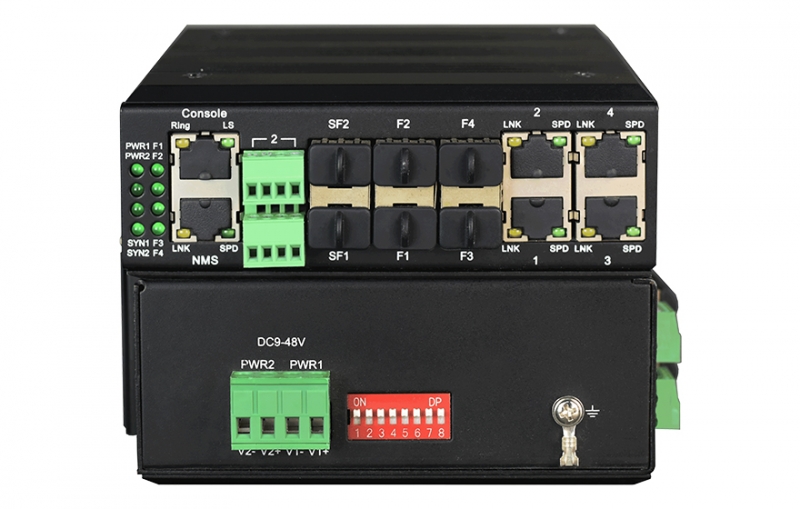

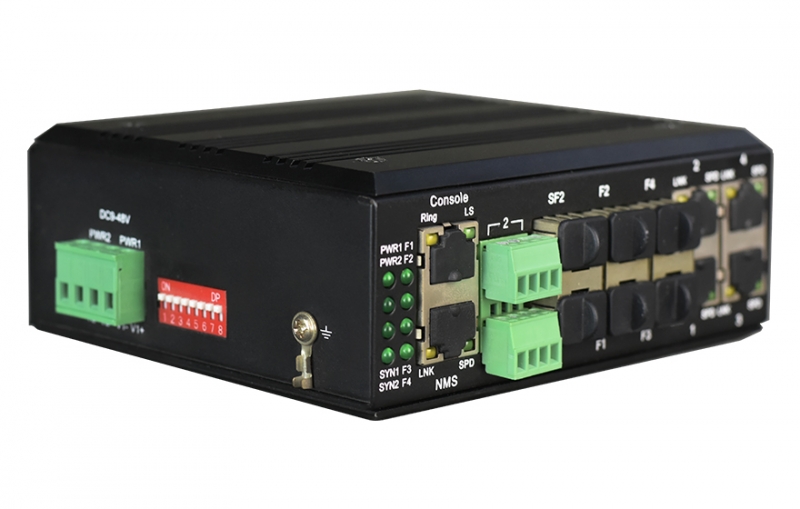

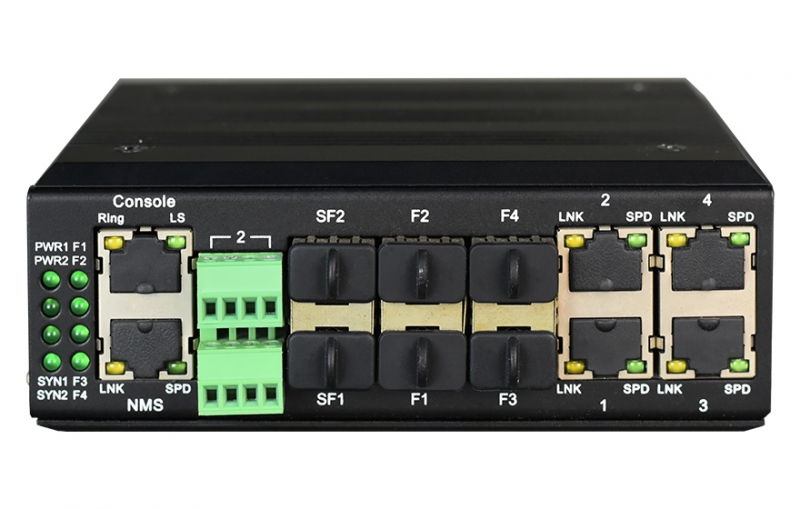

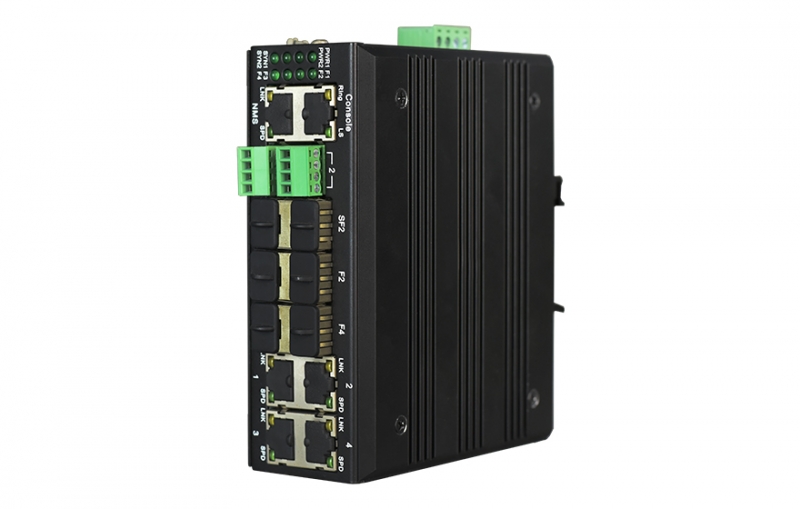

此产品提供:1个千兆SFP以太光口;4个百兆以太电接口4个SFP百兆以太光接口。

功能特点

工业以太网系列,专为严酷苛刻的工业环境而设计;

设备提供4路百兆以太网电口,4路SFP百兆以太网光口,1路千兆光口并共享千兆带宽,1个Console口;

电接口(RJ45接口)支持10/100M自适应、全/半双工方式、MDI/MDI-X自动侦测;

SFP光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式;

具有广播风暴保护、平衡流量、隔离冲突、检测差错及死机自复位等功能,适合于视频传输等大流量数据应用;

收发器内置1MBits高速率缓存,能避免IP摄像机在监控画面急速变化的环境下导致的传输画面卡顿现象;

支持VLAN超长数据包的传输,可以与支持IEEE802.1Q协议的交换机产品匹配使用,支持最大为10K字节的以太包;

具备Console管理功能(选配),可设置每路以太的带宽及优先级,可设基于PORT与基于802.1Q的8个以太端口隔离功能;

支持宽范围9-55V交流与直流电源输入;

支持内部隔离,冗余双电源输入;

电源支持过载保护、防反接保护;

符合工业四级电磁兼容性要求;

超强防雷功能:防雷击,可抗感应高压,防浪涌等;

无风扇高效散热,降低修复时间;

阳极氧化铝合金外壳,IP40防护等级,能够经受住恶劣环境的考验;

导轨或壁挂式安装;

宽温型:工作温度-40℃~ +85℃;

所有型号皆通过100%烤机测试,保修期:5年。

技术参数

◆ 光纤部分

   光纤:单纤双纤

   光纤接口:FC/SC/ST/LC(SFP)

   波长:850nm/1310nm 多模;1310nm/1550nm 单模

   无中继传输距离:20~120Km

   典型发射功率:

   单模1310/1550nm:≥-9dBm

   多模850nm:-18dBm

   多模1310nm: -25dBm

   接受灵敏度范围:-28dBm~- 40dBm

◆ 10/100M以太网接口

   协    议:符合IEEE 802.3,IEEE 802.1Q(VLAN)

   速    率:10/100M自适应,全/半双工完全自适应

   MAC地址表:可以学习4096个MAC地址

   物理接口:RJ45座 支持Auto-MDIX(交叉/直通线自适应)

◆ 10/100/1000M以太网接口

   协    议:符合IEEE 802.3z,IEEE 802.3ab

   速    率:10/100/1000M自适应,全/半双工完全自适应

   MAC地址表:可以学习4096个MAC地址

   物理接口:RJ45座 支持Auto-MDIX(交叉/直通线自适应)

◆ 电源

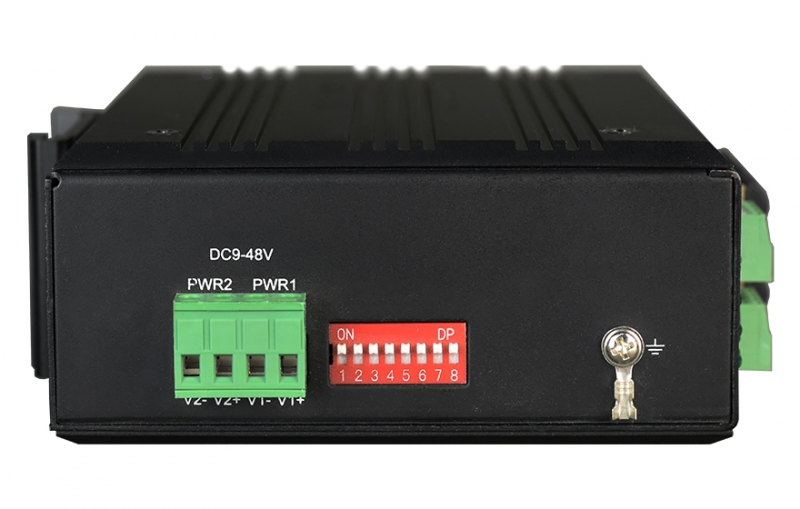

   冗余双电源输入: DC9-48V 功耗<5W

   过载保护:支持

   反接保护:支持

   冗余保护:支持

   接入端子:4芯5.08mm间距插入式端子

◆ 机械与产品尺寸

   外壳:IP40防护等级,铝合金材质

   尺寸:133mm(长) x 120mm(宽) x 31.0mm(高)

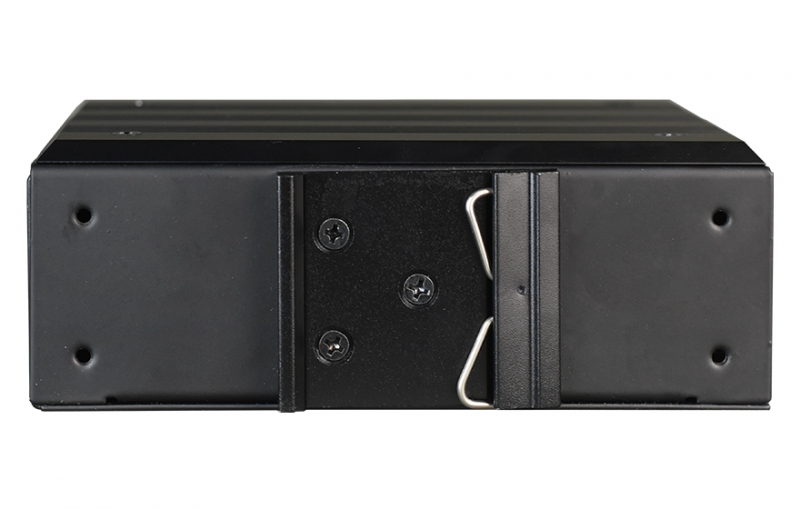

   安装方式:导轨安装、壁挂式安装

   重量:0.685kg/台

◆ 环境指标

   工作温度:-40℃—+85℃(工业级)

   储存温度:-40℃—+85℃

   工作湿度:0%—95%(无凝结)

   MTBF:    >100000小时

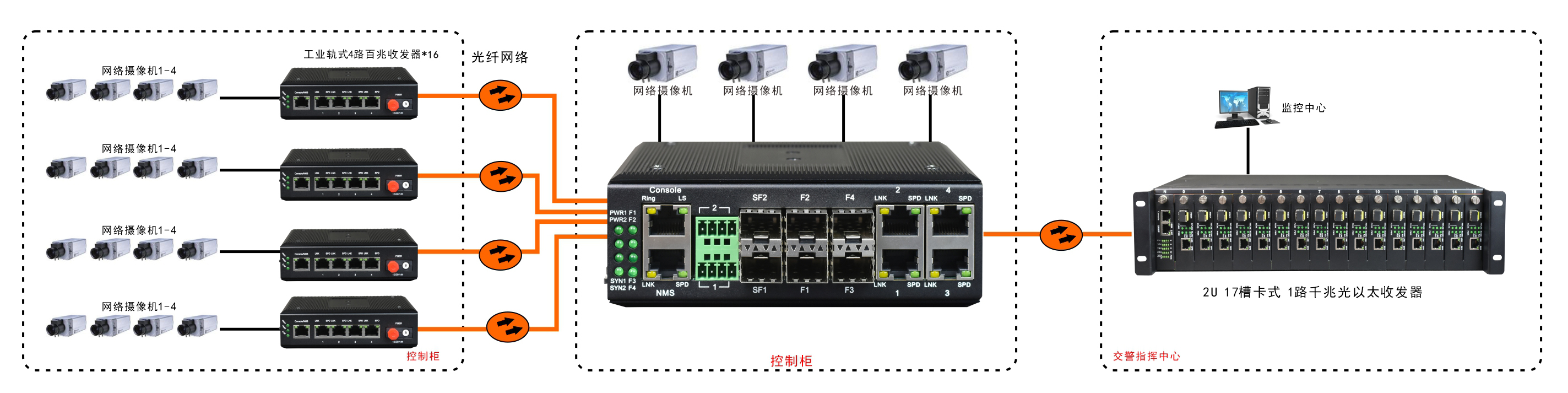

应用方案

非网管 工业轨式4百兆电+4路百兆光+1路千兆光 交换机
