智慧电力远程抄表无线联网解决方案

项目背景
长期以来,电表数据抄送问题都是电力供应部门亟需解决而又得不到切实解决的问题。传统的手工抄表,费时,费力,准确性和及时性得不到可靠的保障,电表出现故障也不会被发现导致用户用电数据丢失。同时在高度信息化的今天,对于相关部门来说用户数据统计和实时监控是一个亟待解决的重大问题。
智慧电力远程抄表无线联网解决方案
传统电力抄表主要有以下几个问题:
1、抄表工作入户难,抄表前需事前和客户沟通好,如客户不在家将无法进行抄表工作;

2、抄表工作量大,市内小区加上附近村庄的工作量难以想象,到村庄工作人员可能还需要爬竿等高危险操作;

3、人工抄表存在误差的几率,如果出现将会造成不必要的麻烦。

针对电力抄表目前存在的问题,云球物联网依托自己在互联网+行业丰富的经验,基于丰富的网络接入产品,为电力行业市场构建了一套基于互联网+的基础解决方案,实现移动电力抄表智能化,有效的解决了电力数据业务的高效、稳定、快速传输的问题,广泛应用热力,环保行业等。根据传统抄表所存在的问题,云球物联网提出用移动网络远程抄表代替人工抄表的理念来解决问题。

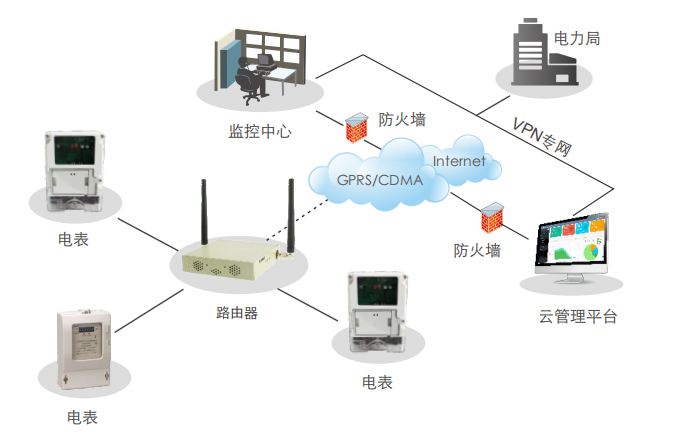

远程电力远程抄表系统由位于电力局的配电中心、GPRS/CDMA远程传输终端(DTU)和位于居民小区的电表数据采集点组成,利用现有的GPRS/GSM网络,电表数据通过GPRS/GSM网络进行传输。居民小区的所有电表首先连接到电表集中器,居民用户的用电数据由复费率电表传到电表集中器,电表集中器通过RS232/RS485口与GPRS远程传输终端连接,电表数据经过协议封装后发送到GPRS/CDMA数据网络,通过GPRS/CDMA数据网络将数据传送至配电数据中心,实现电表数据和数据中心系统的实时在线连接。

云球电力远程抄表解决方案,主要是由终端用户表加集中器,云球2/3/4G DTU远程终端和上位机中心服务器软件组成。

通过云球云球2/3/4G DTU设备,可以随时将每个用户用电情况实时传送到中心服务器软件上,这样就可以准确快速的了解用户的用电情况,避免人工抄表存在的问题。同时也方便管理人员快速对设备故障进行判断,减少维护成本。

方案组成
1、终端层:主要由电力监测计量表和集中器组成,功能电能表、低压电力线载波集中器、负控终端以及采集器等。

2、网络传输层:电力远程抄表系统采用云球2/3/4G DTU进行无线移动方式进行通讯,实现了中心站计算机和各个集中器之间的通信功能。通过对485总线的利用,以及低压电力载波或者无线移动方式等,实现了集中器和各个采集终端、计量表之间的通信功能,因此具有安装便捷、灵活整合的特性,还具备一定的经济性,完全能够满足国内通信环境各异的要求。

3、中心服务器:主要由云管理平台,组态软件,web服务器以及数据库等组成。
智慧电力远程抄表无线联网解决方案
系统功能
现代的楼宇建设已经将很多电表集中放置在一起,这些电表都内置单片机,可以通过单片机读取实际的用电数据,并且可以通过RS-485的通讯方式来与外部通讯。利用云球DTU的RS-485通讯能力,将其与电表并联起来,并通过DTU来实现与移动网络、抄表数据服务中心的连接,这样,抄表数据服务中心就可以直接访问到每一个电表,实现了远程抄表系统。

远程抄表系统由三个部分组成:电表终端、DTU、抄表服务中心。

1)、电表终端:主要完成用户用电量的记录,以及应答外部的读数指令。

2)、DTU:建立数据通讯链路,并在电表与抄表数据服务中心进行数据转发。

3)、抄表服务中心:通过与DTU的通讯,读取电表的数值。

运作方式
1)、一直在线模式:适合抄表频率高的场合,DTU通电后自动连接移动网络与抄表数据服务中心,并保持电表与抄表数据服务中心的链路,任何时候都可以进行抄表;

2)、触发上线模式:适用于抄表频率低的场合,可以节省传输费用开销。实际中,当电表有数据上传时、或抄表数据服务中心通过短信要求抄表时,DTU开始连接移动网络与抄表数据服务中心,完成两者之间的数据传输,当传输完成后,又自动恢复待机状态;

方案价值
对于电力部门来说,远程变电站抄表一直是一件非常头疼的事情,需要投入大量的人力、物力和财力。因为电表数量众多,地理位置分散,给工作人员带来极大的不方便。电力公司也可利用2/3/4G移动数据网络对各重要电力节点进行监控,自动读取相关数据并加以分析,还可进一步进行远程控制或设备维护,可减少人力资源、缩短修护时间并节省专线建设成本。
智慧电力远程抄表无线联网解决方案
典型应用
远程抄表方案解决了布点分散难以管理的问题,是DTU的一种成熟应用方案之一,可以广泛应用于电力抄表、自来水抄表、天然气抄表、输送管道抄表等等。
