交换机SNMP协议详解

SNMP 概述


简单网络管理协议（SNMP），由一组网络管理的标准组成，包含一个应用层协议
（application layer protocol）、数据库模型（database schema）和一组资源对象。该协议能够支持网络管理系统，用以监测连接到网络上的设备是否有任何引起管理上关注的情况。该协议是互联网工程工作小组（IETF，Internet Engineering Task Force）定义的internet 协议簇的一部分。SNMP 的目标是管理互联网 Internet 上众多厂家生产的软硬件平台，因此 SNMP 受 Internet 标准网络管理框架的影响也很大。SNMP 已经出到第三个版本的协议。


SNMP 技术介绍


SNMP 是基于 TCP/IP 协议族的网络管理标准，是一种在 IP 网络中管理网络节点（如服务器、工作站、路由器、交换机等）的标准协议。SNMP 能够使网络管理员提高网络管理效能，及时发现并解决网络问题以及规划网络的增长。网络管理员还可以通过 SNMP 接收网络节点的通知消息以及告警事件报告等来获知网络出现的问题。

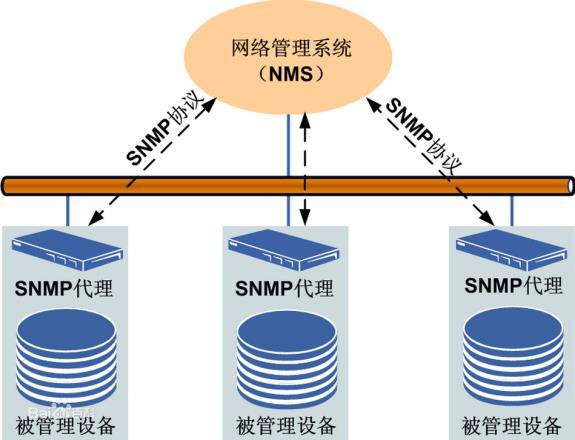

SNMP 管理的网络主要由三部分组成：
     1.被管理的设备
     2.SNMP 代理
     3.网络管理系统（NMS）
它们之间的关系如上图所示：
     1.网络中被管理的每一个设备都存在一个标准的管理信息库（MIB）用于收集并储存管理信息。通过 SNMP 协议，NMS 能获取这些信息。被管理设备，又称为网络单元或网络节点， 可以是支持 SNMP 协议的路由器、交换机、服务器或者主机等。
     2.SNMP 代理是被管理设备上的一个网络管理软件模块，拥有本地设备的相关管理信息， 并用于将它们转换成与 SNMP 兼容的格式，传递给 NMS。
     3.NMS 运行应用程序来实现监控被管理设备的功能。另外，NMS 还为网络管理提供大量的处理程序及必须的储存资源。

基础配置

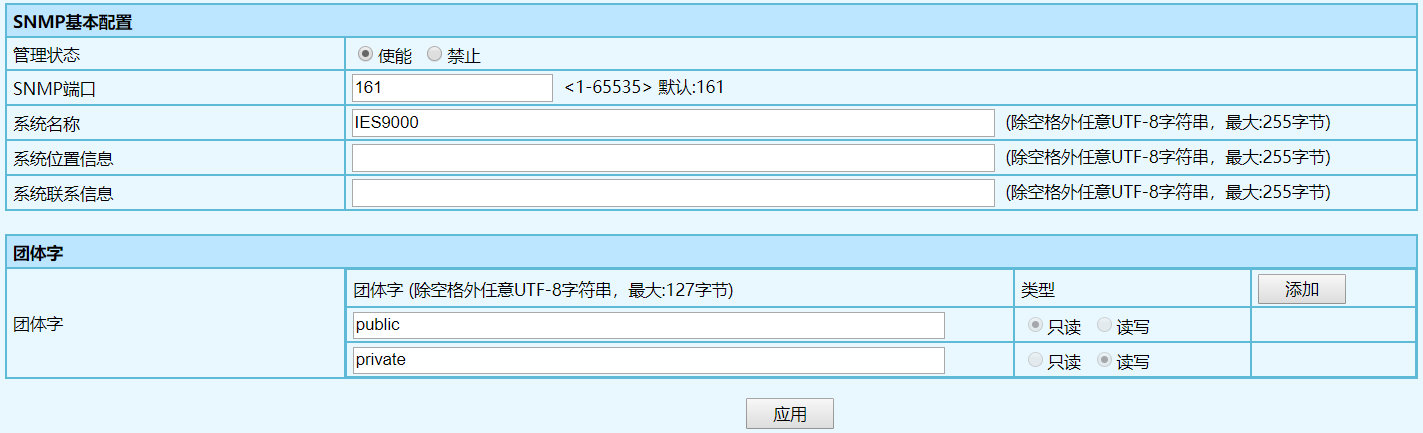

     1．在导航栏中选择[管理设置/SNMP/V1/V2 配置]，进入 SNMP[基本配置]界面。
     2．在 SNMP[基本配置]界面中可以查看当前 SNMP 的基本配置。
     3．如需修改基本配置，可在配置框中修改相应配置，然后单击<应用>生效，如下图所示。
     4. 如需添加团体字，单击<添加>后就会增加一个团体字，设置团体字名称和类型。系统最多支持 8 个团体字，其中第 1 和第 2 个是系统默认的，所以最多还可以添加 6 个团体字。单击<应用>生效。
     5. 如需删除团体字，单击相应条目右侧的<删除>（其中第 1 个和第 2 个是系统默认的，不能被删除），单击<应用>生效。

配置项说明
表1基本配置项说明

trap 设置
配置步骤

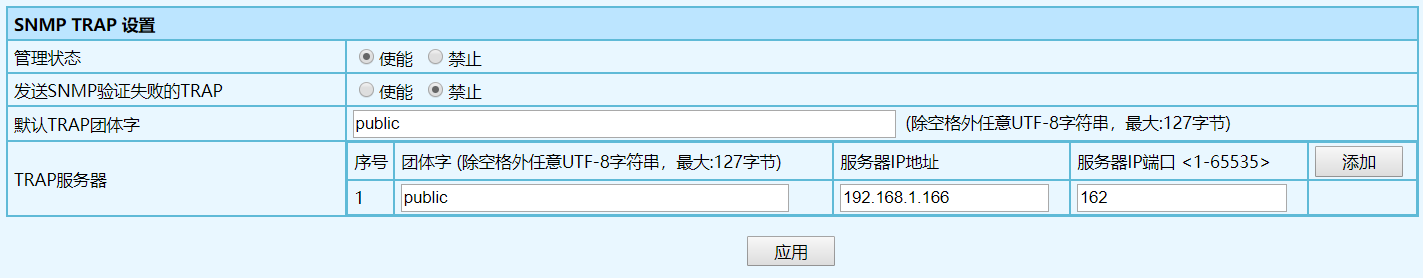

     1．在导航栏中选择[管理设置/SNMP/Trap 设置]，进入 SNMP[Trap 设置]界面。
     2．在 SNMP[Trap 设置]界面中可以查看当前 SNMP 的 Trap 配置。
     3．如需修改 Trap 设置，可在配置框中修改相应配置，然后单击<应用>，如下图所示。、
     4. 如需添加 Trap 服务器，单击<添加>后就会 Trap 服务器条目。系统最多支持 4 组Trap 服务器，其中第 1 组是系统默认存在的，不能被删除，所以最多还可以添加 3 组 Trap 服务器，单击<应用>生效。
     5. 如需删除 Trap 服务器，单击相应条目右侧的<删除>（其中第 1 组是系统默认的， 不能被删除），单击<应用>生效。

配置项说明
表 15.3 SNMP[trap 设置]界面的配置项说明
