LLDP 概述


LLDP 是一个用于信息通告和获取的协议，但是需要注意的一点是，LLDP 发送的信息通告不需要确认，不能发送一个请求来请求获取某些信息，也就是说 LLDP 是一个单向的协议， 只有主动通告一种工作方式，无需确认，不能查询、请求（比如像 ARP 协议那样请求某个IP 的 MAC 地址）


LLDP 技术介绍


LLDP 主要完成如下工作：
l 初始化并维护本地 MIB 库中的信息
l 从本地 MIB 库中提取信息，并将信息封装到 LLDP 帧中。LLDP 帧的发送有两种触发方式，一是定时器到期触发，一是设备状态发生了变化触发。
l 识别并处理接收到的 LLDPDU 帧
l 维护远端设备 LLDP MIB 信息库
l 当本地或远端设备 MIB 信息库中有信息发生变化时，发出通告事件


LLDP 应用


便于网管平台的统一集中管理

集中网管平台拓扑自动识别生成示意图


 以四光八电环网交换机为例，通过配置LLDP将参与环网的4个光口的端口的信息上传至集中网管平台。在平台实现统一管理，需要做的配置如下：

WEB界面配置参数示意图


环网交换机LLDP端口的CLI配置指令如下：

switch(config)# lldp enable （使能LLDP功能）
switch(config)# interface GE/9-GE/12 lldp destMac 0180C2-00000E adminStatus rxtx    （设置GE9-GE12 四个端口管理状态为 发送和接收）
switch(config)# interface GE/9-GE/12 lldp destMac 0180C2-00000E tlvEnable portDescription
（添加GE9-GE12 四个端口上的 端口描述报文）
switch(config)# interface GE/9-GE/12 lldp destMac 0180C2-00000E tlvEnable systemName
 （添加GE9-GE12 四个端口上的 系统名称）
switch(config)# interface GE/9-GE/12 lldp destMac 0180C2-00000E tlvEnable systemDescription
（添加GE9-GE12 四个端口上的 系统描述报文）
switch(config)# interface GE/9-GE/12 lldp destMac 0180C2-00000E tlvEnable systemCapabilities
（添加GE9-GE12 四个端口上的 系统能力报文）

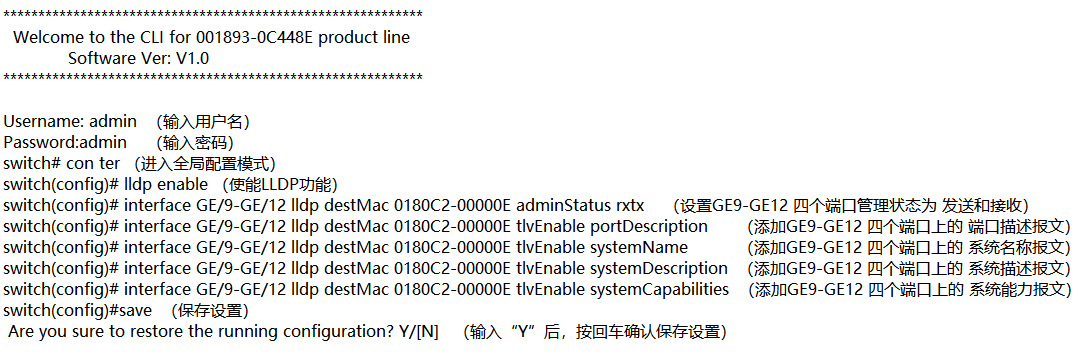

CLI配置命令行
